Материал: Ответы на тест
5.Изображения на чертежах.
5.1.Виды: назначение, изображение, обозначение.
Содержание заданий (Правильные ответы отмечены «*» )

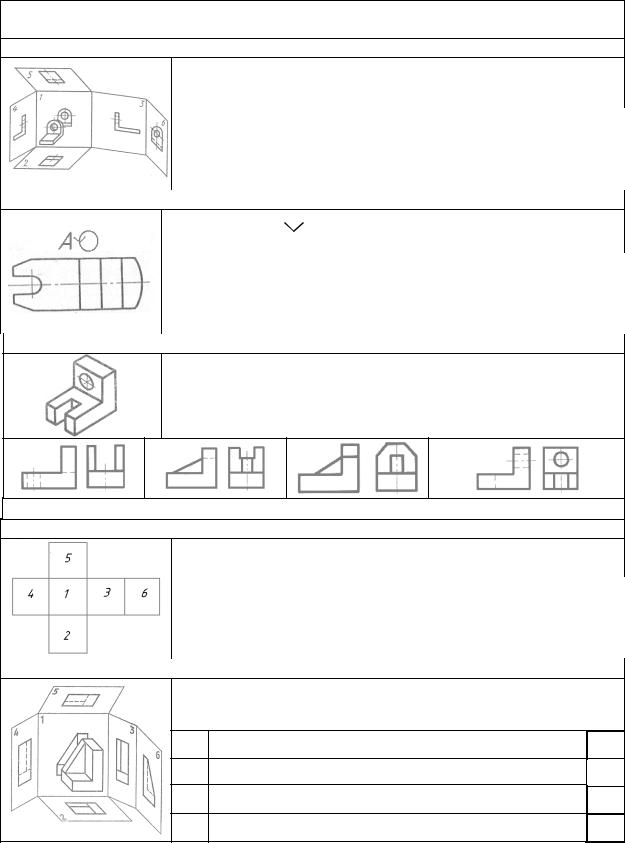

Задание 94
Вид, получаемый при проецировании детали на плоскость проекций 2, называется видом:
|
1) - |
спереди; |
|
|
2) - |
главным; |
|
|
3) - |
сверху; |
* |
|
4) - |
слева. |
|
Задание 95
Условный знак
обозначает, что вид А:
|
1) - |
свободно вращается; |
|
|
2) - |
повернут относительно своего истинного положения; |
* |
|
3) - |
сдвинут влево; |
|
|
4) - |
перенесён. |
|
Задание 96
Деталь имеет сложную форму. Её наглядному изображению на чертеже соответствуют виды:
1 |
2 |
3 |
4 * |
Задание 97
Вид, получаемый при проецировании детали на плоскость проекций 3, называется видом:
|
1) - |
спереди; |
|
|
2) - |
главным; |
|
|
3) - |
сзади; |
|
|
4) - |
слева. |
* |
Задание 98
Главный вид получается при проецировании предмета на плоскость проекций №:
1) - 2;
2) - 1; |
* |
3) - 6;
4) - 3.
Содержание задания
Задание 99
Порядок расположения на чертеже основных видов следующий:
Позиция 1 - ___, Позиция 2 - ___, Позиция 3 - ___.
а) – вид слева |
б) – вид сверху |
в) – вид спереди |
|
|
|
Содержание задания

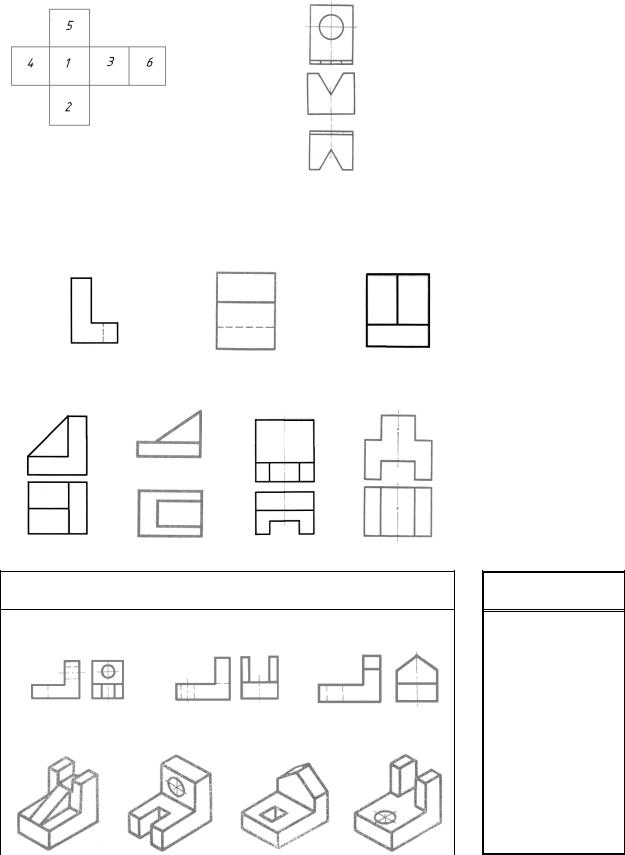

Задание 100
|
|
Порядок расположения на чертеже основных |
|||
|
|
|
видов следующий: |
||
|
|
Позиция 1 - ___, |
Позиция 2 - ___, |
||
|
|
Позиция 3 - ___, |
Позиция 5 - ___. |
||
|
|
|
|
|
|
а) – вид слева |
б) – вид спереди |
в) – вид снизу |
г) – вид сверху |
||
|
|
|
|
|
|
Содержание задания
Задание 101
Порядок именования основных видов на чертеже следующий:
1 - ___, 2 - ___, 3 - ___, 4 - ___, 5 - ___, 6 - ___.
|
а) – вид справа; |
г) – вид сзади; |
|
б) –вид спереди; |
д) – вид снизу; |
|
в) – вид слева; |
е) – вид сверху. |
Правильный
ответ
1- __(в)__,
2- __(б)__,
3- __(а)__.
Правильный
ответ
1- __(б)__,
2- __(г)__,
3- __(а)__,
5- __(в)__.
Правильный
ответ
1- __(б)__,
2- __(е)__,
3- __(в)__,
4- __(д)__,
5- __(а)__, 6 - __(г) __.
Задание 102 |
|
|
|
Правильный |
|

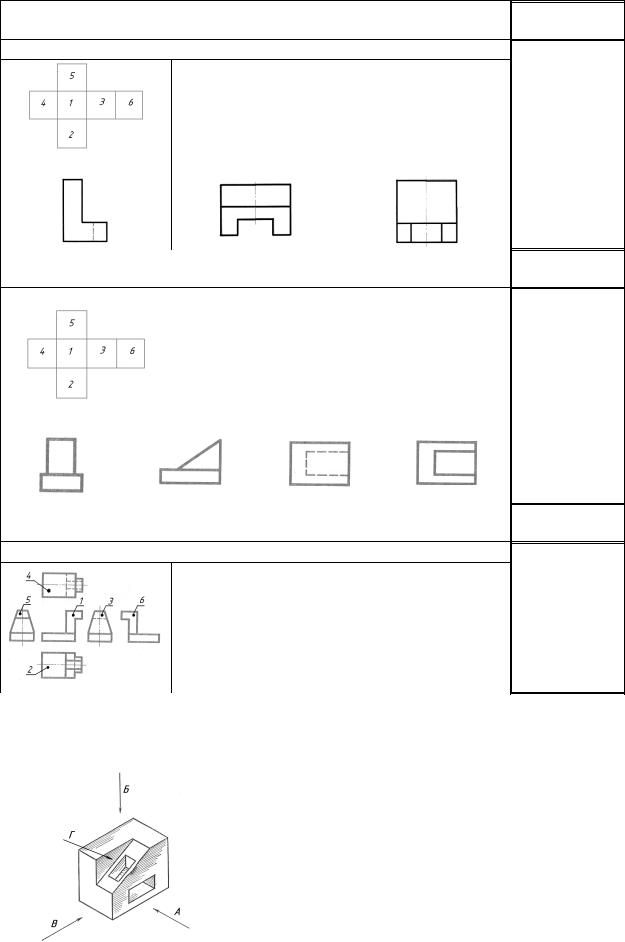

Соответствие направлений проецирования и |
наименований |
||||
получающихся видов на чертеже. |
|
|
|
ответ |
|
|
|
|
|
||
|
|
Наименование |
Направление |
|
|
|
|
|
вида: |
проецирования |
|
|
1 |
|
Сверху - |
1 ? |
1 Б |
|
|
|
|
|
|
|
2 |
|
Слева - |
2 ? |
2 В |
|
|
|
|
|
|
|
3 |
|
Главный - |
3 ? |
3 А |
|
|
|
|
|
|
Задание 103 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Правильный |
Соответствие плоскостей проекций и наименований видов детали на |
|
|||||||||||||
|
ответ |
|||||||||||||
чертеже. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Наименование вида: |
Плоскость |
|
|
|||||||
|
|
|
|
проекций |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
А |
|
Спереди |
|
|
А ? |
|
А 1 |
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Б |
|
Снизу |
|
|
Б ? |
|
Б 5 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
Сверху |
|
|
В ? |
|
В 2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание 104 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Соответствие видов деталей на чертеже. |
|
|
|
|
|
|
|
|||||||
|
|
|
Виды слева |
|
|
|
|
|
Виды спереди и |
|||||
|
|
|
|
|
|
|
|
|
сверху |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 - |
|
2 - |
|
|
|
|
3 - |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Виды спереди и сверху |
|
|
|
|
|
|
1 В |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
|
Б |
|
|
В |
|
|
Г |
|
|
|
|||
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 Г |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 А |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание 105 Соответствие наглядных изображений и чертежей деталей
Чертежи деталей
1 |
2 |
3 |
|
|
|
Наглядные изображения детали
A |
Б |
В |
Г |
|
|
|
|
Виды спереди и сверху
1 Б
2 Г
3 В
5.2. Разрезы: назначение, изображение, обозначение.
Содержание заданий (Правильные ответы отмечены «*» )

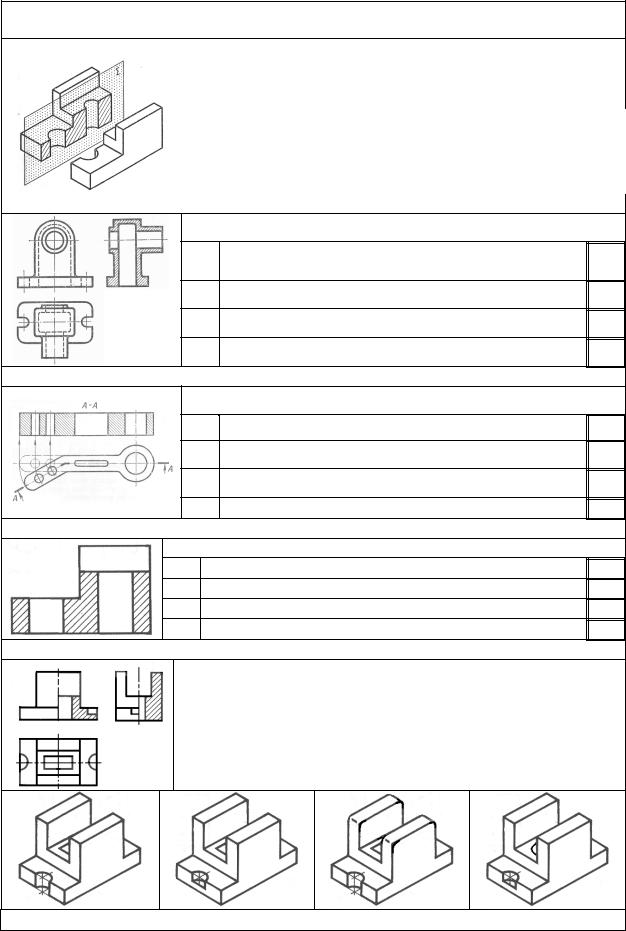

Задание 106
|
Деталь имеет отверстия. Наглядное изображение |
||
|
иллюстрирует принцип образования: |
|
|
|
|
|
|
|
1) - |
Простого фронтального разреза; |
* |
|
2) - |
Простого горизонтального разреза; |
|
|
3) - |
Простого профильного разреза; |
|
|
4) - |
Сложного разреза. |
|
Задание 107
Чертеж детали содержит:
1)- Вид сверху;
2)- Главный вид;
3)- Фронтальный разрез;
4)- Профильный разрез.
Задание 108
Чертеж характеризует построение:
1)- Ломаного разреза;
2)- Вида спереди;
3)- Наклонного разреза;
4)- Местного разреза.
Задание 109
Изображение представляет собой:
1)- Сечение;
2)- Полный разрез;
3)- Соединение вида и разреза;
4)- Местный разрез;
Задание 110
*
*
*
*
*
Деталь имеет сложную форму. Её ортогональному чертежу соответствует наглядное изображение:
1 |
2 * |
3 |
4 |
Содержание заданий (Правильные ответы отмечены «*» )

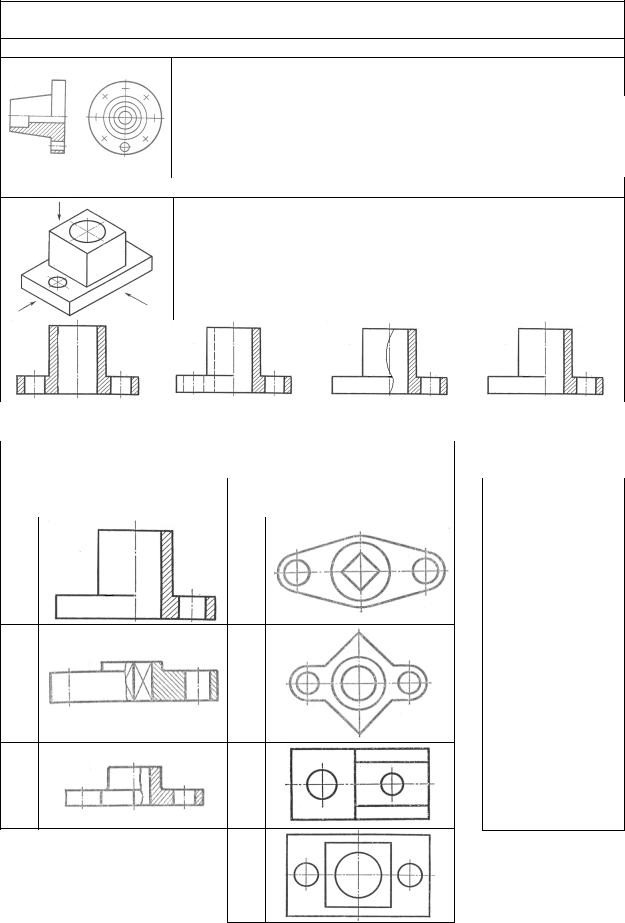

Задание 111
Чертеж содержит соединение половины вида и половины разреза потому, что деталь:
|
1) - |
имеет восемь небольших отверстий; |
|
|
2) - |
имеет сложную форму; |
|
|
3) - |
имеет внутреннее отверстие; |
|
|
4) - |
осесимметрична. |
* |
Задание 112
Деталь симметрична. Её наглядному изображению соответствует изображение на фронтальной плоскости проекций:
|
|
|
|
|
|
|
|
1 |
|
2 |
|
3 |
|
4 * |
|
|
|
|
|
|
|
|
|
Задание 113 |
|
|
|
|
|
|
|
Соответствие изображений деталей на чертеже. |
|
|
|
|
|||
Изображение на фронтальной |
Вид сверху |
|
|
|
Правильный ответ |
||
плоскости проекций |
|
|
|
||||
|
|
|
|
|
|
||
1 |
|
A |
|
|
|
1 Г |
|
|
|
|
|
|
|
|
|
2 |
Б |
2 А |
|
|
|
3 |
В |
3 Б |
|
|
|
Г
