Материал: Ответы на тест
3.4. Взаимное пересечение геометрических тел
Содержание заданий (Правильные ответы отмечены «*» )
Задание 79
Для нахождения линии пересечения конуса и цилиндра целесообразно использовать вспомогательные плоскости:
|
1) - |
общего положения; |
|
|
2) - |
горизонтальные; |
* |
|
3) - |
фронтальные; |
|
|
4) - |
профильные. |
|
Задание 80

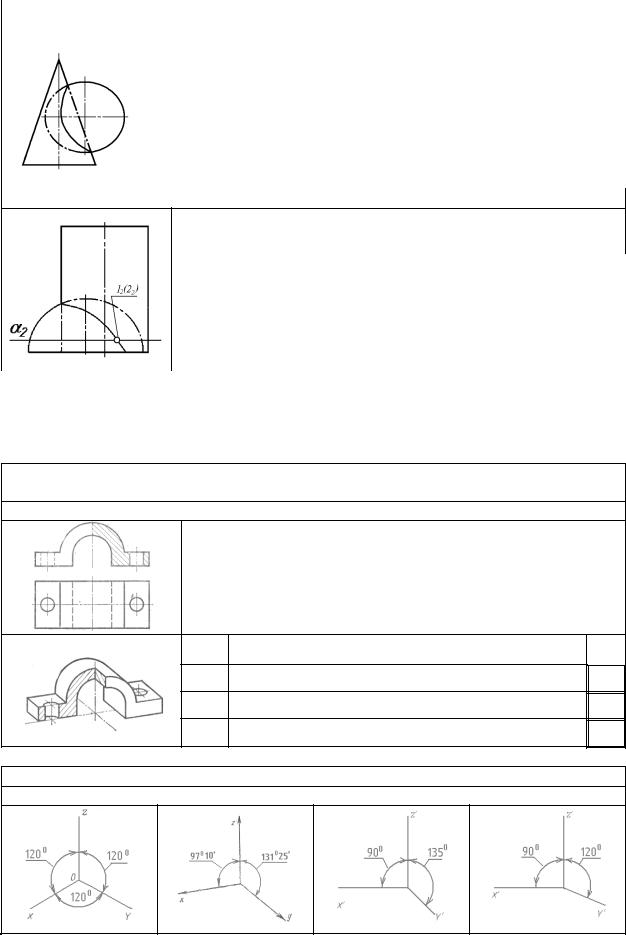

На изображении показаны взаимно пересекающиеся:
|
1) - |
сфера и конус; |
|
|
2) - |
форма и взаимное положение геометрических тел не |
|
|
выявлены; |
|
|
|
3) - |
цилиндр и призма; |
|
|
4) - |
два цилиндра. |
* |
Задание 81
Линия пересечения сферы и цилиндра найдена методом:
|
1) - |
прямоугольного треугольника; |
|
|
|
|
|
|
2) - |
вспомогательных секущих плоскостей; |
* |
|
|
|
|
|
3) - |
вращения; |
|
|
|
|
|
|
4) - |
замены плоскостей проекций. |
|
|
|
|
|

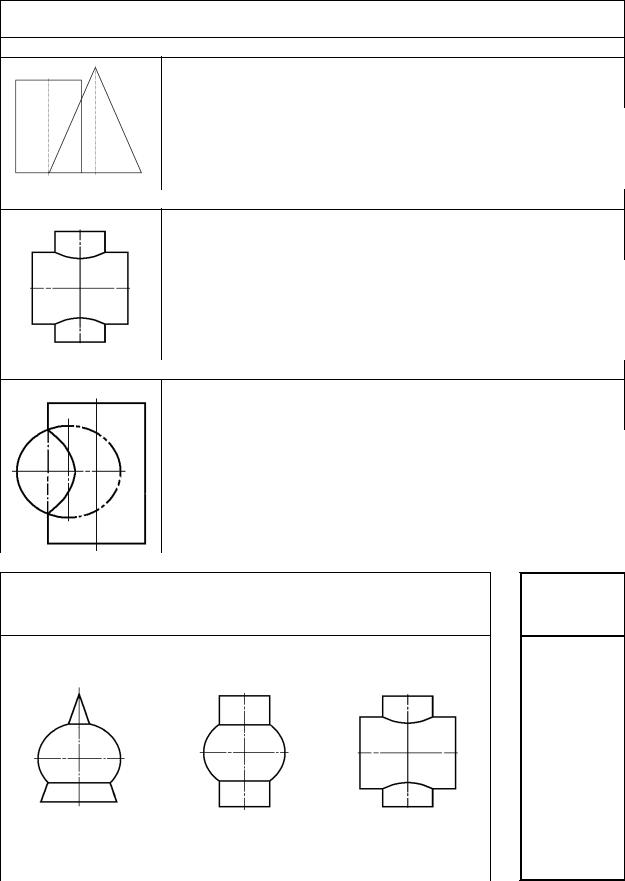

Задание 82 Соответствие изображений и наименований пересекающихся геометрических тел
Изображения:
1 |
2 |
3 |
|
|
|
Наименования:
A |
Цилиндр и сфера |
В |
Конус и сфера |
Б |
Два конуса |
Г |
Два цилиндра |
Правильный
ответ
1 В
2 А
3 Г
|
Содержание задания |
Правильный |
Задание 83 |
ответ |
|
|
Порядок построения линии пересечения конуса и |
|
|
сферы следующий: |
1 - __(б)__, |
|
1 - ___, 2 - ___, 3 - ___. |
2 - __(а)__, |
|
а) – нахождение отдельных точек пересечения; |
|
|
|
|
|
б) – выбор положения секущих плоскостей; |
3 - __(в)__. |
|
в) – вычерчивание линии пересечения. |
|
|
|
|
Задание 84
Линии пересечения вспомогательной секущей плоскости с заданными цилиндром и сферой являются:
|
1) - |
двумя квадратами; |
|
|
|
|
|
|
2) - |
форма линий выявлена быть не может; |
|
|
|
|
|
|
3) - |
двумя окружностями; |
* |
|
|
|
|
|
4) - |
окружностью и прямоугольником. |
|
|
|
|
|
4.Наглядные изображения.
4.1.Аксонометрические проекции.
Содержание заданий (Правильные ответы отмечены «*» )
Задание 85
Соотношения размеров, откладываемых по осям при построении прямоугольной диметрической проекции детали, следующие:
1) - Ось X – 1:1, ось Y – 1:2, ось Z – 1:1; |
* |
|
|
2) - Ось X – 1:1, ось Y – 1:1, ось Z – 1:1;
3) - Ось X – 1:2, ось Y – 1:2, ось Z – 1:1;
4) - Ось X – 1:1, ось Y – 1:2, ось Z – 2:1;
Задание 86
Направление осей в прямоугольной изометрической проекции показано на рис.:
1 * |
2 |
3 |
4 |
Содержание заданий (Правильные ответы отмечены «*» )
Задание 87

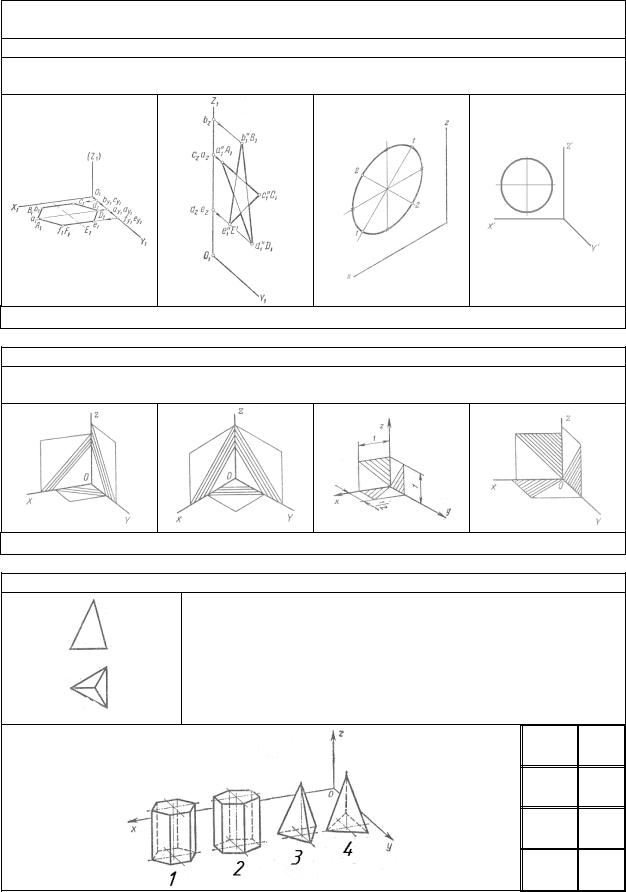

Диметрическое изображение плоской фигуры, расположенной параллельно плоскости проекций П3, показано на рис.:
1 |
2 * |
3 |
4 |
Задание 88
Направление штриховки в прямоугольной диметрической проекции показано на рис.:
1 * |
2 |
3 * |
4 |
Задание 89
Наглядное изображение пирамиды, выполненное в прямоугольной диметрии, обозначено цифрой:
1
2
3
4 *
Содержание задания
Задание 90

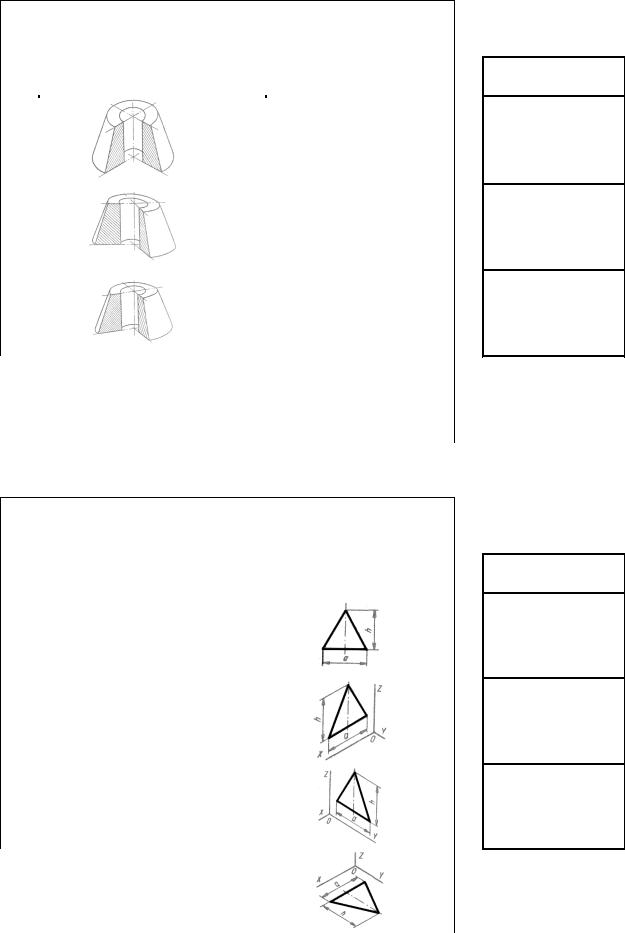

Порядок выполнения изометрической проекции пирамиды следующий:
Этап 1 - ___, Этап 2 - ___, Этап 3 - ___.
а) |
б) |
в) |
|
|
|
Правильный
ответ
1- __(а)__,
2- __(в)__,
3- __(б)__.
Задание 91
Порядок выполнения диметрической проекции цилиндра следующий:
Этап 1 - ___, Этап 2 - ___, Этап 3 - ___.
а) |
б) |
в) |
|
|
|
1- __(б)__,
2- __(в)__,
3- __(а)__.

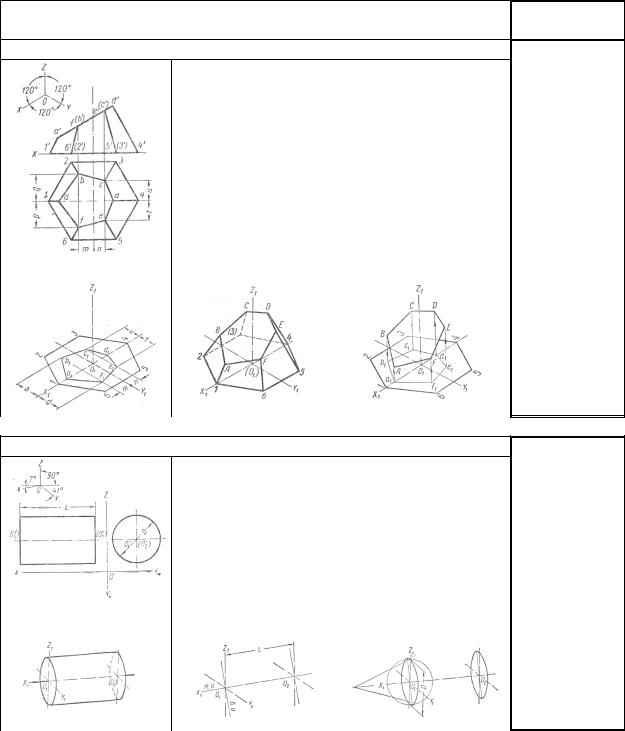

Задание 92 Аксонометрические проекции: соответствие наименований и изображений
Изображения деталей в |
|
Наименование проекций |
||
аксонометрических проекциях |
|
|||
|
|
|
||
|
|
|
|
Прямоугольная |
1 |
|
A |
|
диметрическая |
|
|
|
|
проекция |
|
|
|
|
|
|
|
|
|
Ортогональная |
2 |
|
Б |
|
фронтальная |
|
|
|
|
проекция |
|
|
|
|
|
|
|
|
|
Прямоугольная |
3 |
|
В |
|
изометрическая |
|
|
|
|
проекция |
|
|
|
|
|
|
|
|
|
Косоугольная |
|
|
Г |
|
диметрическая |
|
|
|
|
проекция |
|
|
|
|
|
Правильный ответ
1 В
2 Г
3 А
Задание 93 Аксонометрические проекции: соответствие наименований и изображений
Наименование проекций |
|
Изображения фигуры в |
||
аксонометрических проекциях |
||||
|
|
|||
|
Изометрическая |
|
|
|
1 |
горизонтальная |
A |
|
|
проекция |
|
|||
|
|
|
||
|
треугольника |
|
|
|
|
|
|
|
|
|
Изометрическая |
|
|
|
2 |
профильная проекция |
Б |
|
|
|
треугольника |
|
|
|
|
|
|
|
|
|
Изометрическая |
|
|
|
3 |
фронтальная проекция |
В |
|
|
|
треугольника |
|
|
|
|
|
|
|
|
|
|
Г |
|
|
|
|
|
|
|
Правильный ответ
1 Г
2 В
3 Б
