Аварийный режим.

Допустим нарушилась изоляция фазного провода и на корпусе электроустановки появился опасный потенциал. Если к корпусу прикасается человек, то часть электрического тока , которая идёт к электроустановке начнёт протекать через человека в землю( образуя цепь: человек-земля-заземление), т.е. часть тока не будет возвращаться по нулевому проводу и следовательно не будет равенства токов I₁>I₂ и во вторичной обмотке подключённой на реле отключения наведётся ЭДС, т.е потечёт ток I_p>0, следовательно реле сработает и питание электроустановки отключится.

Наибольшее допустимое время защитного автоматического отключения для электроустановок до 1 кВ. Для U_ф=220В t=0,4 сек(для сетей с глухозаземлённой нейтралью), для сетей с изолированной нейтралью при том же напряжении 0,8 сек.

26)Классификация средств защиты, используемых в электроустановках.

Средства защиты:

1. эл.защитные

а) изолирующие

- основные

-ограждающие

-дополнительные

б) экранирующие

2. вспомогательные

Изолирующие средства защиты служат для изоляции человека от токоведущих частей электрооборудования, находящегося под напряжением, а также для изоляции человека от земли

Основное – изолирующее защитное средство, изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением.

Дополнительное – изолирующее электрозащитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты

Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым возможно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных действий с коммутационными аппаратами. К ним относятся временные переносные ограждения – щиты и изолирующие накладки.

Экранирующие электрозащитные средства служат для исключения вредного воздействия на работающих электрических полей промышленной частоты. К ним относятся – индивидуальные экранирующие комплекты и переносные экранирующие устройства.

Вспомогательные средства защиты служат для защиты персонала от падения с высоты (предохранительные пояса, страхующие канаты), для безопасного подъема на высоту (лестницы) и для защиты от механических, световых, тепловых и химических воздействий электрического тока (защитные очки и щитки, противогазы и респираторы, каски защитные, рукавицы, пояса и канаты страховочные, специальная защитная одежда для защиты от электрической дуги).

27)Общие правила пользования средствами защиты.

Персонал, обслуживающий электроустановки и проводящий в них работы, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам их применения и обязан пользоваться ими для обеспечения безопасности.

При работе следует пользоваться только исправными средствами защиты, не исправные изымаются

Изолирующие защитные средства рассчитаны на применение в закрытых распределительных устройствах (ЗРУ), а в открытых РУ (ОРУ) – только в сухую погоду (в изморозь и при осадках пользоваться ими не допускается).

Все средства защиты должны иметь штамп в котором отражается( номер защитного средства , уровень напряжения для которого разрешается его применения, название лаборатории проводящей высоковольтные испытания. Защитные средства с истёкшим сроком применять запрещено. Этот пункт правил не распространяется на каски, диэлектрические коврики , плакаты безопасности, защитные ограждения)

Все защитные средства имеющие номера фиксируются в специальном журнале учёта средств защиты, в журнале для каждого средства защиты указывается место хранения, срок испытания и осмотра, все защитные средства осматриваются раз в 6 месяцев за исключением заземлений, которые осматриваются раз в 3 месяца

Общие требования к электрозащитным средствам:

Всегда изолирующая часть электрозащитных средств должна ограничиваться кольцом или упором из электроизоляционного материала со стороны рукоятки

Для средств защиты э.у. выше 1 кВ высота кольца должна быть не менее 5 мм, а для Э.У. до 1 кВ не менее 3 мм.

При работе с клещами в электроустановках напряжением до 1 кВ необходимо применять средства защиты глаз и лица, а клещи держать на вытянутой руке.

При работе с клещами по замене предохранителей в электроустановках напряжением выше 1 кВ необходимо применять диэлектрические перчатки и средства защиты глаз и лица.

31)Перчатки диэлектрические.

В электроустановках можно применять перчатки из диэлектрической резины с маркировкой по защитным свойствам Э_В и Э_Н.

Длина диэлектрических перчаток должна быть не менее 350 мм.

Размер их должен позволять надевать под них трикотажные перчатки при пониженных температурах при работе в холодную погоду.

Ширина перчаток по нижнему краю должна позволять натягивать их на рукава верхней одежды.

В процессе эксплуатации диэлектрические перчатки испытываются напряжением 6 кВ в течение 1 мин. с периодичностью 1 раз в 6 месяцев.

Периодически следует промывать перчатки содовым или мыльным раствором с последующей сушкой.

32)Указатели напряжения.

Назначение- предназначен для определения наличия или отсутствия напряжения на токоведущих частях

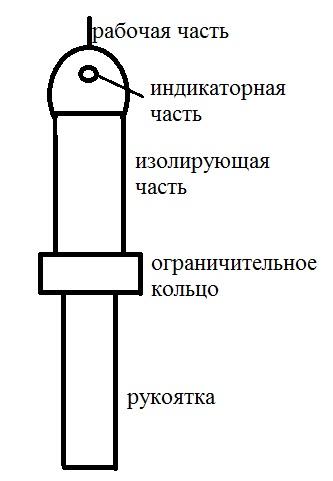

Указатель напряжения выше 1000 В реагирует на ёмкостной ток протекающий через указатель при внесении его рабочей части в электрическое поле

Рабочая часть содержит элементы реагирующие на наличие напряжения на токоведущих частях

Индикаторная часть содержит элементы световой или комбинированной световой и звуковой индикации. Когда светится издаёт звуковой сигнал.

Рабочая часть может содержать так же органы собственного контроля исправности.

Контроль рабочей части должен осуществляться нажатием кнопки или быть автоматическим.

Изолирующая часть и рукоятка должны изготавливаться из изолирующих материалов. Рукоятка может быть единым целым с изолирующей частью или быть отдельным элементом наворачиваемым на изолирующую часть

При использовании указателя запрещается располагать руку за ограничительным кольцом.

Напряжение индикации указателя напряжение должно составлять не более 25% номинального напряжения электроустановки

Правила пользования указателем напряжения:

Перед применением указателя напряжения, необходимо проверить его на исправность либо с помощью встроенного устройства, либо прикоснувшись к токоведущим частям, которые находятся под напряжение.

Время проверки отсутствия напряжения должно быть не менее 5 секунд

Указатели до 1 кВ:

Однополюсные- работают при протекании емкостного тока, предназначены для электроустановок переменного тока

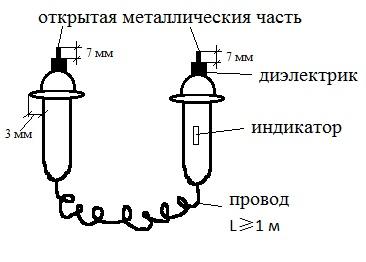

Двухполюсные- работают при протекании активного тока, они предназначены для электроустановок переменного и постоянного тока . Их применение приоритетно.

Напряжении индикации указателей до 1000 В должно быть не более 50 В

Время проверки отсутствия напряжения не менее 5 секунд.

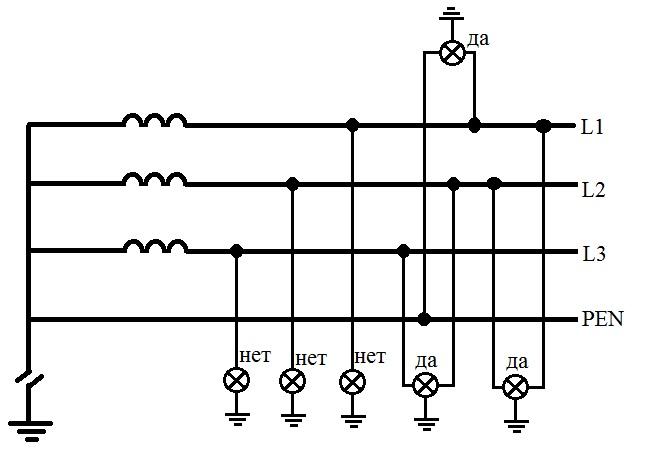

В установках до 1кВ проверяют все фазные и все линейные напряжения начиная с ближней фазы, затем наличие линейных, также начиная с ближних.

Линейные напряжения проверяются на случай аварийного режима с нейтралью.

33)Обувь специальная диэлектрическая.

В электроустановках напряжением до 1 кВ применяют галоши, а боты – при всех напряжениях.

По защитным свойствам обувь маркируют: Э_Н – галоши, Э_В – боты.

Боты имеют отвороты.

Галоши в эксплуатации испытываются с периодичностью 1 раз в год.

Боты испытываются с периодичностью 1 раз в 3 года.

Электроустановки комплектуются обувью нескольких размеров. Промышленность выпускает 3 размера: маленький, средний, большой.

Галоши и боты можно использовать без основных средств защиты, для защиты от шагового напряжения при ликвидации аварии или переключений при замыкании на землю в сетях с изолированной нейтралью
