Аналогично выполняется контроль положения горизонтальной нити сетки нитей, при этом перемещение цели, расположенной на горизонтальной нити, из одного края поля зрения на другой определяется вращением микрометренного винта горизонтального круга. Если цель останется на нити – условие выполнено.

5 Поверка. Ось оптического центрира должна быть отвесна и совпадать с осью вращения прибора.

Прибор тщательно приводят в рабочее положение. Внизу, под центр штатива(на землю, асфальт) помещается кусок фанеры или дощечки с прикрепленным листом бумаги. На листе отмечается карандашом проекция креста сетки нитей центрира. Далее необходимо повернуть алидаду на 180° и вновь отметить проекцию креста сетки нитей. Если проекции не совпадают в пределах 1мм, то юстировка креста сетки центрира не требуется. В противном случае необходимо выполнить юстировку.

Для этого:

•обе точки проекций креста сетки соединяются линией, полученный отрезок делится пополам и отмечается его середина точкой;

•прибор надо крепко зафиксировать закрепительным винтом горизонтального круга (алидады);

•снять окуляр оптического центрира;

•снять защитное кольцо юстировочных винтов креста сетки центрира;

•установить окуляр на место;

•посредством юстировочных винтов сетки нитей переместить центр креста до его совмещения с серединной точной отрезка, отмеченной на листебумаги. Перемещать сетку нитей нужно, юстировочными винтами, первоначально ослабив противоположный винт, т.е. тот, в направлении которого будет перемещаться сетка. По окончании юстировки все винты должны быть затянуты, но при этом нельзя допускать их перетяжку;

•действуя подъемными винтами подставки, совместить крест сеткинитей с первоначальной проекцией креста сетки (точка 1);

•повернуть прибор на 180°, убедиться, что юстировка выполнена правильно (крест сетки не сошел с точки 1). Поставить на место защитное

кольцо юстировочных винтов сетки, для чего надо предварительно снять окулярное колено центрира;

• поставить на место окуляр центрира.

После завершения юстировки повторить поверку. Допускается несовпадение крестасеткинитейспроекциейточкиналистебумагинеболее1мм.

6 Поверка. Определение постоянной поправки светодальномера тахеометра.

Постоянную поправку светодальномера требуется определять несколько раз в течение года, а именно:

• при замене светоотражательной призмы,

11

•при длительном времени неиспользования прибора,

•при заметном отклонении измеренных расстояний от предполагаемых их значений.

Не смотря на то, что на светоотражательной угломерной призме-марке указана ее постоянная поправка необходимо перед началом работ определить постоянную поправку, вводимую (автоматически) в измеренные расстояния.

Для этого необходимо заложить на ровной поверхности с расстоянием до 100 метров линейный базис, состоящий из трех закрепленных в створе точек. Измерения длины между ними можно производить с применением отражателей или в безотражательном режиме. Таких измерений нужно провести не менее десяти при замерах расстояний между крайними точками. И столько же при определении двух других расстояний между соответственно крайними точками

исредней точкой между ними, в которой лучше всего и стоит установить тахеометр для измерений. По их результатам определяют средние значения горизонтальных проложений этих трех расстояний. А разность горизонтальных проложений длиной стороны и суммы двух коротких сторон дает величину постоянной поправки дальномера.

После этого необходимо провести такие же измерения и вычисления еще два, три раза. И если постоянная поправка дальномера в каждом из этих вычислений не будет отличаться более, чем на 3 мм, то никаких исправлений и юстировок проводить не нужно. В противоположном случае для исправления значения поправки требуется обратиться в сервисный центр.

2.2. Поверки и юстировки цифровых нивелиров

Цифровой нивелир перед началом измерений также необходимо поверить и, если надо, отъюстировать. Поверки следует начать с круглого уровня. Они выполняются аналогично поверкам для оптических нивелиров. Затем надо поверить положение креста сетки нитей: сначала – вертикальность нити, затем

–положение горизонтальной нити.

Вертикальность поверяется по отвесу, подвешенному в 15-20 м от прибора. При несовпадении вертикальной нити креста с нитью отвеса надо ослабить 4 винта, скрепляющих обойму сетки с корпусом зрительной трубы (предварительно снять защитный кожух сетки нитей), повернуть сетку нитей вокруг визирной линии до совпадения с отвесом и закрепить винты.

Положение горизонтальной нити поверяется взятием отсчета по кодовой стороне рейки, установленной в 20 м от прибора, а затем по сантиметровой стороне рейки. Если разность отсчетов более 2 мм, крест сетки надо переместить вертикальными юстировочными винтами сетки до совпадения кодового отсчета с отсчетом по сантиметровой стороне рейки. Если кодовый отсчет меньше, то сетку надо переместить вверх, ослабив верхний юстировочный винт и подтянув нижний винт.

Далее поверяется главное условие нивелира –линия визирования должна

12

быть горизонтальной. Поверка выполняется аналогично изложенным ранее процессам (например, нивелированием из середины и расположением тприбора вблизи или за задней рейкой в 3 м). Юстировка выполняется вращением юстировочного винта компенсатора.

3. Создание геодезической разбивочной основы (ГРО)

Геодезическая разбивочная основа для строительства любого объекта создается в виде сети закрепленной знаками геодезических пунктов, обеспечивающих выполнение разбивочных работ с заданной точностью, а также дальнейшее развитие разбивочной сети сгущения (рис. 3.1).

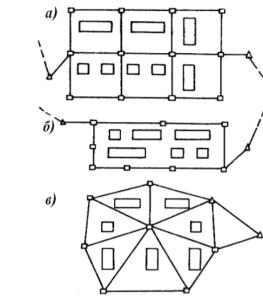

Рис. 3.1. Схема создания плановой разбивочной сети строительной площадки

Пункты сети должны располагаться вне зоны строительных работ, и закрепляться грунтовыми знаками, расположенными ниже глубины сезонного промерзания грунта. Это обеспечивает стабильность их положения в плане и по высоте.

Опорная геодезическая разбивочная сеть может быть создана любыми методами: триангуляции, трилатерации, линейно-угловыми построениями (комбинация методов), полигонометрия, методом глобальной позиционной спутниковой системы (GPS, ГЛОНАСС) с последующим трансформированием в городскую систему координат.

Построение геодезической разбивочной основы регулируется нормами, изложенными в СНиП 3.01.03-84 «Геодезические работы в строительстве».

13

3.1. Алгоритм работ по созданию ГРО

Рекомендуемый алгоритм работ по созданию геодезической разбивочной основы:

1)составление схемы или плана участка, на котором проектируется и создается ГРО;

2)вынос разбивочных осей и формирование внешней разбивочной сети;

3)вынос зоны закладки знаков.

При составлении схемы участка следует учитывать:

1)размещение уже имеющихся на площадке построек и объектов, утвержденных проектом строительства;

2)обеспечение сохранности тех знаков, которые являются фиксирующими пунктами;

3)природные и техногенные процессы, которые могут оказать

неблагоприятное воздействие на возводимый объект; Необходимость применения разбивочной основы в процессе

осуществления эксплуатации здания, а также проведения работ по расширению, реконструкции.

3.2. Внешняя разбивочная сеть

Внешняя разбивочная сеть создается на местности в ходе основных разбивочных работ от пунктов плановой разбивочной сети строительной площадки или геодезической основы строительства согласно СниП 3.01.03-84. Внешняя разбивочная сеть сооружения состоит из плановых (осевых) и высотных знаков, закрепляющих разбивочные оси (главные, основные) и нивелирные пункты на местности.

Внешняя разбивочная сеть здания (сооружения) служит для перенесения в натуру и закрепления проектных параметров здания (сооружения), производства детальных разбивочных работ и исполнительных съемок. Геодезическая разбивочная основа для строительства должна быть создана в виде сети закрепленных пунктов, определяющих положение объекта на местности и обеспечивающих выполнение дальнейших построений и измерений в процессе строительства с наименьшими затратами и необходимой точностью (рис. 3.2).

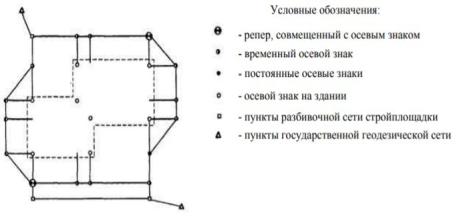

Рис. 3.2. Схема внешней разбивочной сети здания

14

При обозначении внешней разбивочной оси необходимо учитывать следующее:

-наличие на строительной площадке не менее 2 реперов;

-обеспечение требования по совмещению пунктов нивелирной и плановой разбивочной сети.

Высотная разбивочная сеть

Пункты нивелирной сети строительной площадки должны включать не менее 2 реперов, которые обычно совмещают с пунктами плановой разбивочной сети. Высоты пунктов сети определяют проложением нивелирных ходов, опирающихся на не менее чем два репера государственной высотной геодезической сети.

3.3. Внутренняя разбивочная сеть

Внутренняя разбивочная сеть строится по мере возведения объекта и создается в виде сети плановых (осевых) и высотных знаков, закрепляющих эту сеть на элементах сооружения на исходном и монтажном горизонте и на монтажных горизонтах. Схема внутренней разбивочной сети здания на исходном горизонте приведена на рис. 3.3.

Рис. 3.3 Схема внутренней разбивочной сети здания

На исходном горизонте внутренняя разбивочная сеть сооружения создается от пунктов внешней разбивочной сети сооружения, а на монтажных горизонтах – от пунктов внутренней разбивочной сети исходного горизонта методами наклонного или вертикального проектирования.
