Материал: Прикладные задачи электромеханики, энергетики, электроники. Инженерные идеи XXI века. Шелякин В.П., Пархомен Г.А

УДК 621.316

А.Р. Козлов, Д.А. Антонов, А.А. Гуляев, Н.В. Ситников

СЧЕТ ЖКХ ЗАТЕПЛОСНАБЖЕНИЕ ПО МАТЕРИАЛАМ ИНТЕРНЕТ-ОБЗОРА

Рассматривается оптимизация теплоснабжения с целью снижения

затрат

Социальная напряженность последнего времени обусловлена недостаточностью средств населения на разные услуги ( в том числе ЖКХ). Эти услуги в основном обусловлены ускоренными темпами роста себестоимости тепловой энергии. В свою очередь это связано, прежде всего, с ростом цен на энергоносители (50% общей стоимости тепловых услуг). В целом крупные города снабжаются централизованно (ЦТС) и снабжаются по высоким тарифам, вызванным завышенной себестоимостью о завышенными капитальными затратами.

Опыт работы ЖКХ позволяет отнести к числу основных проблем теплоснабжения следующие:

1)Высокий уровень потерь в тепловых сетях;

2)Сверхцентрализация систем теплоснабжения;

3)Фальсификация или завышение оценки тепловых нагрузок у потребителей.

Эксперты бросаются из одной крайности в другую при выборе рационального уровня ЦТС. У центральщиков главным аргументом является плотность тепловых нагрузок. В системах с низкими плотностями высокими являются даже нормативные потери, а низкое качество эксплуатации приводит к еще большему росту этих потерь. Суммируя все факторы можно положить, что в России потери в сетях более 25%, что является чрезвычайно высоким. (В Литве в 2000г перешли на 20% нормативный уровень и снизили его за 5 лет до 16%).

Анализ составляющих расходов показывает, что главные в котельных: высокие удельные расходы топлива, плохое качество топлива, высокая его стоимость, низкий уровень автоматизации, несоблюдение температурных графиков и изменений внешних температур, не квалифицированность персонала.

82

Всреднем анализ данных ЖКХ показал, что 60% муниципальных котельных имеют КПД 80%; 27% менее 60%; и 13% менее 40%. Удельные расходы на производство тепловой энергии достигает чрезвычайно высокого уровня. Главным в проблемах тепловых сетей является: высокий уровень потерь (25%), низкое качество эксплуатации (до 50%), избыточная централизация. Все это объясняется высоким износом сетей, нарушением гидрорежимов, и пр.

Главными проблемами потребителей коммунальных услуг являются: отсутствие стимулов в повышении эффективности, неразвитость рынков услуг, ограниченная способность оплаты.

Главная проблема тарифообразования в том, что в России цена 1Гкал до 7000р., а в Европейских странах импортирующих наш газ и наше электричество до 1500р. Бюджет в настоящее время покрывает до 1000р на Гкал. При таких расходах наша система теплоснабжения является неконкурентоспособной.

Вструктуре затрат на топливо главным является неэффективная система контроля за динамикой издержек. Ведомственные источники зачастую выигрывают конкурентную борьбу с муниципалитетами, что позволяет получить только умеренное снижение расходов по производству тепловой энергии. Необходим системный программный подход к решению перечисленных проблем.

Одно из решений, это применение бойлерного отопления. Газовые и электрические бойлеры для отопления имеют

следующие достоинства: длительный срок эксплуатации, большая мощность котлов, бесперебойная работа оборудования с точками водозабора;

Вместе с тем бойлерные системы имеют ряд недостатков: высокая стоимость комплекта оборудования, наличие магистральных газопроводов, большой объем помещений.

Эти данные говорят о том, что при выборе системы теплоснабжения необходим тщательный анализ влияния многочисленных факторов с целью снижения стоимости.

Воронежский государственный технический университет

83

УДК 621.316.98

А.С.Попов,Н.И.Королёв

ОБЕСПЕЧЕНИЕ СЕЛЕКТИВНОСТИ РАБОТЫ НИЗКОВОЛЬТНЫХ КОММУТАЦИОННЫХ АППАРАТОВ МОДУЛЬНОГО ИСПОЛНЕНИЯ

Рассматриваются способы достижения селективности в слаботочных сетях коммутационными аппаратами модульного исполнения

Рост мощности низковольтных сетей и необходимость организации бесперебойного электроснабжения потребителей выдвигают повышенные требования к надежности систем электроснабжения. Одним из способов повышения надежности электроснабжения является повышение селективности аппаратов защиты. В настоящее время для организации селективной работы автоматических выключателей на низком напряжении применяют различные методы.

Селективность по сверхтокам. Координация рабочих характеристик двух или нескольких устройств для защиты от сверхтоков с таким расчетом, чтобы в случае возникновения сверхтоков в пределах указанного диапазона срабатывало только устройство, предназначенное для оперирования в данном диапазоне, а прочие не срабатывали”, при этом под сверхтоком понимается ток с более высоким значением, чем номинальный ток, вызванный любой причиной Таким образом, существует селективность между двумя последовательными автоматическими выключателями в отношении сверхтока, который протекает через оба выключателя, причем автоматический выключатель со стороны нагрузки размыкается, обеспечивая защиту цепи, а автоматический выключатель со стороны питания остается замкнутым, обеспечивая подачу питания остальной части установки.

Полная селективность. Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту без срабатываниявторого защитного аппарата.

Частичная селективность. Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту до определенного уровня сверхтока без срабатывания второго защитного аппарата.

84

Под зоной перегрузки” понимают диапазон значений тока и, следовательно, соответствующую часть кривых срабатывания автоматического выключателя между номинальным током самого автоматического выключателя и значением, которое в 8"10 раз выше номинального тока. Это зона, в которой обычно вызывается срабатывание тепловой защиты для термомагнитных расцепителей и защиты L для электронных расцепителей. Эти токи обычно соответствуют цепи с перегрузкой.

Под зоной КЗ понимают диапазон значений тока и, следовательно, соответствующую часть кривых срабатывания автоматического выключателя, которые в 8"10 раз выше номинального тока автоматического выключателя. Это зона, в которой обычно вызывается срабатывание магнитной защиты для термомагнитных расцепителей или защит S, D и I для электронных расцепителей. Эти значения тока обычно соответствуют повреждению в цепи питания.

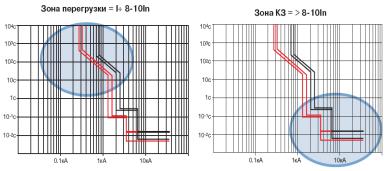

Рис. 1. Значения токов в зоне перегрузки и в зоне тока КЗ

В зоне перегрузки с применением устройств защиты обычно реализуется времятоковый тип селективности. В зоне КЗ с применением устройств защиты обычно могут использоваться различные методы обеспечения селективности.

Времятоковая селективность. В общем следует отметить, что устройства защиты от перегрузки имеют времятоковую характеристику, срабатывают ли они посредством теплового расцепителя или посредством функции L электронного расцепителя. Времятоковая характеристика является характеристикой срабатывания, причем по мере возрастания тока
