Время установленного рабочего режима не превышает 1 мин, при этом чувствительность дозиметров через 1 мин после включения не отличается от чувствительности через 15 мин после включения более чем на ±10 %. Нестабильность показаний дозиметров за 6 Н непрерывной работы не должна превышать ±10 % от среднего значения показаний за этот промежуток времени.

Питание дозиметров осуществляется от 28 аккумуляторов типа Д-0,1. Ток, потребляемый дозиметром при максимальном значении напряжения питания аккумуляторной батареи (8,7 V), не должен превышать 40 мА. Средняя наработка на отказ дозиметров не менее 5000 Н.

Таким образом, разработанная конструкция дозиметра отвечает нормам технического задания и может использоваться не только в стационарных условиях, но и в полевых. Для этого следует использовать средства герметизации корпуса и обеспечить демпфирующими приспособлениями для перевозки прибора на подвижном составе различного назначения (железнодорожный транспорт, морские суда, автотранспорт).

Литература

1.Иванов В.И. Курс дозиметрии, М., 1988 г.

2.Приборы радиационного контроля производства НПКП "Спарринг - Вист" Львов, 2000.

3.Матвеев А.В., Козаченко В.И., Котов В.П. Практикум по дозиметрии и радиационной безопасности

Воронежский государственный технический университет

26

УДК 621.395.387

С.А. Рязанцев, Л.Н. Никитин

РЕГЕНЕРАТОР ЦИФРОВОЙ ИНФОРМАЦИИ

Разработанный регенератор цифрового сигнала (РЦС) входит в состав аппаратуры, необходимой для организации цифровых систем передачи и представляет собой усилитель-регенератор цифровых потоков

РЦС обеспечивает передачу данных со скоростью 2048 или 1024 кбит/с. Допустимое затухание сигнала на линейном входе от 0 до 45 дБ. Допустимое переходное затухание в кабеле между парами приема и передачи – не менее 60 дБ. Электропитание УЛТ осуществляется от стационарной сети 60В с током 50мА.

УТС

ЦФ-

Б +60(48)В

Рис.1. Регенератор цифрового сигнала Принцип работы РЦС рассмотрим на примере функцио-

нальной схемы рис. 1. Линейный сигнал направления А поступает на устройство грозозащиты приемника, состоящее из линейного трансформатора и разрядников. Далее сигнал поступает на усилитель корректирующий унифицированный (УКУ), который осуществляет автоматическую коррекцию амплитудно-частотных ис-

27

кажений, вносимых кабельным участком в диапазоне затуханий от 0 до 45 дБ. Усиленный сигнал поступает на пороговое устройство, регенерационный и выходной каскады ПУ-РК, где происходит формирование сигнала для станционного стыка. Устройство тактовой синхронизации (УТС) производит выделение сигнала тактовой частоты из спектра цифрового рабочего сигнала и устанавливает фронты тактового сигнала строго по середине символов рабочего сигнала. Для контроля наличия линейного сигнала служит датчик линейного сигнала (ДЛС).

Стационарный сигнал направления Б поступает в линию через устройство грозозащиты передатчика, выполненное аналогично устройству грозозащиты приемника.

Электропитание усилителя осуществляется от стационарной сети 60В или дистанционно по фантомной цепи линейного кабеля (через средние точки линейных трансформаторов).

Устройство УП выполняет функции вторичного источника питания и вырабатывает стабилизированное напряжение +5В и -3D/ Конструктивно РЦС выполнен на одной печатной плате, установленной на металлическое основание и закрытой крышкой. На лицевой части основания расположены разъемы для подключения к линейному кабелю и станционному оборудованию, органы

управления и индикации.

Электрическая принципиальная схема усилителя представлена на рис. 2. Грозозащиту обеспечивают разрядники F1-F6. Исполнения УЛТ -45 дБ со скоростью 2048 или 1024 кбит/с отличаются установкой перемычек на плате: для УЛТ -45 дБ устанавливаются перемычки 1-5, 2-6, для УЛТ -45 дБ 1-6, 2-5. Тактовая синхронизация осуществляется с помощью тактового генератора УТС, конструктивно выполненного на микросхеме 198НТ1Б и транзисторах 2Т326Б. Стабилизированное напряжение +5В и -3D вырабатывается источником питания, собранным на микросхеме 140УД12, транзисторах 2П103Д, КТ816Г, 2Т316Б, стабилитроне КС139А и выполняет роль вторичного источника питания.

28

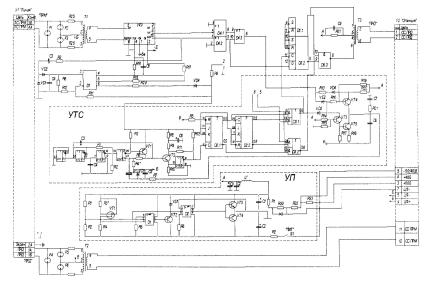

Рис. 2. Электрическая принципиальная схема усилителя

На основе вышеизложенного можно признать, что данный усилитель позволяет в значительной мере регенерировать (восстановить) номинальный уровень цифрового сигнала, его электрические и временные параметры при затухании в линии до 45 дБ, а также осуществить грозозащиту и коррекцию амплитудночастотных искажений, вносимых кабельным участком. Предлагаемое устройство позволяет в 30 раз увеличить объем передаваемой информации. Элементная база рассматриваемого устройства отечественного производства, что позволяет изготавливать усилитель линейного тракта гораздо дешевле, чем с применением импортных электро-радиоэлементов.

Литература

1. Ю.В. Скалин «Цифровые системы передачи» М, Радио и связь, 1988г. Л1стр 47 – 94 В.И. Иванова «Цифровые и аналоговые системы передачи», Горячая линия – Телеком, 2005г. Л2 78 – 94, 104-117 .

29

2.Микушин А.В., Сажнев А.М., Сединин В.И. Цифровые устройства и микропроцессоры. СПб, БХВ-Петербург, 2010.

3.Угрюмов Е. П. Цифровая схемотехника. СПб, БХВПетербург, 2004

4.Шило В. Л. Популярные цифровые микросхемы. М, Радио

исвязь, 1987.

5.В. П. Дьяконов: Генерация и генераторы сигналов, Москва 2009 г, 369 с
