Материал: Проблемы обеспечения надежности и качества приборов, устройств и систем. Федоров А.И., Сидоров Б.Н

Модуль клавиатуры

Делитель напряжения

Источ-

тания

Галетный переключатель

Модуль коммутаторов

Модуль индикации

Функциональная схема стенда для контроля работоспособности ТВ приемника

Данный стенд для контроля параметров телевизионного приемника позволяет значительно снизить производственный брак модулей клавиатуры. Он построен на простых, дешевых ЭРЭ, имеет

21

низкую себестоимость, прост в обращении и обслуживании, а также ремонтопригоден. Изготавливается по самым распространенным и доступным технологиям.

Литература

1.Телевидение В.М. Мироненко, М.Е. Иванов, 1993 г, «Наука и жизнь» 253 с

2.Ламекин В.Ф. Видеотехника. Ростов-на-Дону: Издво «Феникс», 1997.

3.Телевидение: Учебник для вузов/ В.Е.Джакония, А.А.Гоголь, Н.А.Ерганжиев и др. - М.: Радио и связь, I999. - 720 с.

4.Телевидение: Учеб. пособив для вузов/ Быков Р.Е. и

др. - М, : Высш.шк.. 1988. - 248 с.

Воронежский государственный технический университет

22

УДК 539.1.074.6

А.И. Панченко, Л.Н. Никитин

ДОЗИМЕТР

Дозиметр предназначен для измерения экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучений, а также качественной оценки наличия бета-излучения. Дозиметр применяется в промышленности и лабораториях для оперативного дозиметрического контроля радиационной обстановки

В соответствии с литературными данными известно, что измерение мощности экспозиционной дозы рентгеновского и гаммаизлучения дозиметра основано на измерении интенсивности сцинтилляций воздухоэквивалентного сцинтиллятора, которая пропорциональна измеряемой мощности экспозиционной дозы. В качестве воздухоэквивалентного сцинтиллятора часто используется органический сцинтиллятор на основе полистирола. Эффективный атомный номер сцинтиллятора близок эффективному атомному номеру воздуха. Фотоумножитель (ФЭУ), регистрирующий вспышки сцинтиллятора, может работать в токовом режиме. С помощью аналогоцифрового преобразователя ток ФЭУ преобразуется в импульсы напряжения, частота следования которых пропорциональна измеряемому току.

Таким образом, число импульсов, в единицу времени, сосчитанных пересчетным устройством (и зафиксированное на цифровом индикаторном табло), должно быть пропорционально измеряемой мощности экспозиционной дозы, а полное число импульсов за определенное время будет пропорционально экспозиционной дозе за это время.

Дозиметр может оценить наличие бета-излучения, как при наличии, так и при отсутствии гамма-излучения. О наличии бетаизлучения судят по разности показаний дозиметра при надетом на блок детектирования съемном стакане и без него.

Структурная схема дозиметра представлена на рисунке . Дозиметр работает следующим образом: ток ФЭУ поступает

на аналого-цифровой преобразователь (АЦП), импульсы АЦП поступают на схему управления режимом «мощность дозы» и «доза», после которой на пересчетную схему, а с нее на табло индикации,

23

содержащее четыре цифровых индикатора типа АЛС324Б на базе светодиодов.

В целях экономии емкости аккумуляторов узел индикации работает в режиме динамического опроса, когда в каждый момент времени светится только один элемент цифрового индикатора АЛС324Б. С этой же целью, когда регистрируются малые уровни излучения (информация поступает только с цифровых индикаторов низших разрядов), специальная схема (схема гашения «левых нулей») обеспечивает гашение цифровых индикаторов высших разрядов, на которых в это время нет информации. Если же на цифровых индикаторах высших разрядов появляются отличные от нуля значения, то эти цифры загораются.

Дозиметр имеет режим работы, при котором прибор измеряет экспозиционную дозу от 1 до 9999 МR.

При превышении показаний индикаторного табло 9999 специальная схема (схема гашения и сигнализации о перевыполнении), обеспечивает мигание цифр с частотой около 16 Hz. Эта же схема обеспечивает гашение цифровых индикаторов с периодом 1 с что уменьшает потребляемую дозиметром мощность.

24

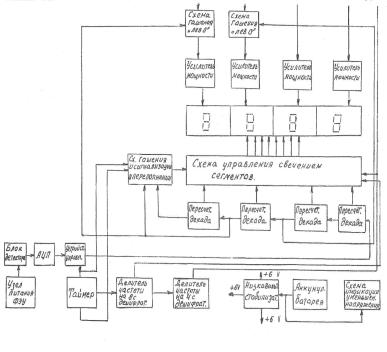

Структурная схема дозиметра

Питание дозиметра осуществляется от аккумуляторов. Поскольку напряжение аккумуляторов в процессе работы непрерывно падает, дозиметр имеет узел стабилизации низковольтного напряжения, обеспечивающего стабилизированным напряжением все низковольтные электрические цепи дозиметра. Для питания ФЭУ дозиметр имеет узел стабилизированного высоковольтного питания.

Кроме того, дозиметр имеет специальную схему индикации уменьшения напряжения питания аккумуляторных батарей ниже нормы, которая обеспечивает зажигание сигнального светодиода, расположенного на передней панели дозиметра, в любом режиме его работы.

Технические характеристики Дозиметр измеряет экспозиционную дозу и мощность экс-

позиционной дозы рентгеновского и гамма-излучения в диапазоне энергий от 1 до 9999 Мрад.

25
