Комбинация открытых оформлений «открытый корпус» и «акусти-
ческий экран» использована в АС, конструкция которых представлена на рис. 5.51.

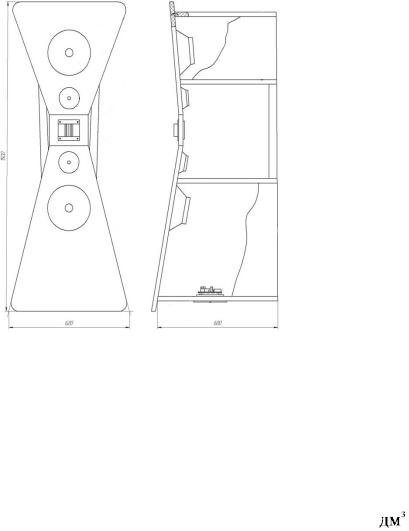

Рис. 5.51. Конструкция открытых симметричных АС
Верхние и нижние НЧ секции выполнены в открытых корпусах, СЧ-ВЧ – в акустическом экране. В АС в качестве НЧ излучателей использованы 2 ГГ
«Peerless» KP100WFX (Дания) из легендарных АС «Peerless 1120», которые продавались у нас в составе отечественного комплекса в 70-х годах прошлого века. Поскольку ГГ «Peerless» высокодобротные с большим эквивалентным
объемом, они были благополучно извлечены из корпуса АС объемом 60 |
. |
В СЧ-ВЧ-секции использованы 2 ГГ 25ГДШ-9Д и 25ГДВ-1 с Rном =8 Ом, доработанные, как и в предыдущем случае и установленные вместе с НЧ ГГ симметрично.
Схема разделительных фильтров АС приведена на рис. 5.52.
Фильтры относятся к фильтрам «всепропускающего типа», в схеме использованы отечественные конденсаторы К-78 и конденсаторы из фильтров АС «Peerless». Последовательные катушки индуктивности намотаны медным проводом диаметром 1,2 мм, параллельные — 0,5 мм.
Корпус АС выполнен из MDF – плиты толщиной 22 мм, НЧ – корпуса усилены стяжками и ребрами жесткости и частично заполнены звукопоглотителем. Передние панели АС и задние открытые стороны корпусов закрыты съемными рамками с акустически прозрачными сетками.
Частотная зависимость модуля полного сопротивления АС |Z| представлена на рис. 5.53.
150

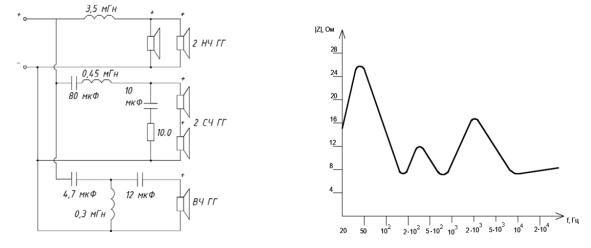

Рис. 5.52. Схема разделительных |
Рис. 5.53. Частотная |
фильтров открытых симметричных АС |
зависимость модуля полного |
|
сопротивления открытых АС |
5.5.2. АС с акустическим оформлением «закрытый корпус»
Конструкция АС с НЧ оформлением «закрытый корпус» приведена на рис 5.49. СЧ – ВЧ секция этих АС уже обсуждалась в п. 5.5.1, здесь подробнее остановимся на НЧ секции. При выборе НЧ излучателей мы остановили свой выбор на 2-х ГГ 6ГД-2. ГГ с низкой f0 , с достаточно высокой Qn , с легкой и
очень гибкой подвижной системой и высокой чувствительностью, но требующая очень большого объема закрытого оформления. А вот «сдвоенные» 6ГД-2,
включенные в противофазе в обратной полярности (так называемое включение
«Isobaric») представляют собой достойный и вполне удобный НЧ излучатель. Дело в том, что при сдваивании ГГ гибкость такой системы снижается, а следовательно, снижается и Vэ , а масса возрастает. Если сдваиваются ГГ с эквива-
лентными объемами Vэ1 и Vэ2 , то общий Vэс системы будет
Vэс = |
Vэ1 Vэ2 |
. |
(5.94) |
|
|||
|
Vэ1 +Vэ2 |
|
|
Следовательно сдваивание 2-х совершенно одинаковых ГГ приводит к уменьшению Vэс в 2 раза по сравнению с одной ГГ и увеличению общей массы под-
вижной системы тоже в 2 раза (если пренебречь массой воздуха между диффузорами). Последнее обстоятельство снизит звуковое давление в 2 раза, т.е. на 3 дБ, снизится и КПД, но во-первых, у 6ГД-2 весьма приличная чувствительность, а во-вторых, результирующая электрическая мощность возрастет в 2 раза. Результаты измерений показали, что f0 сдвоенных 6ГД-2 имеет промежу-
точное значение между f01 и f02 , Qn также имеет промежуточное значение как
151
для параллельного так и последовательного электрического включения (при последовательном включении Qn несколько выше — 0.61 и 0.64 соответствен-
но). Таким образом, 6ГД-2 удачно подходят для сдваивания, поэтому мы и использовали такое включение в описываемых АС. ГГ установлены сверху, верхняя ГГ — магнитом вверх, в максимальной близости от экрана для получения круговой диаграммы направленности в горизонтальной плоскости и сопряжения с СЧ–ВЧ секцией. Объем закрытого корпуса составляет 100 дм3 , он выполнен из материала с высоким декрементом затухания – MDF – плиты толщиной 18 мм, усилен ребрами жесткости и полностью заполнен звукопоглотителем. Экран изготовлен из того же материала толщиной 16 мм, АС закрыты сверху съемным каркасом в виде усеченной пирамиды, обтянутым акустически прозрачной тканью и продолжающим форму корпуса.
Схема разделительных фильтров представлена на рис. 5.54.
В схеме использованы конденсаторы К-78 и «Solen» Fast PA, катушки индуктивности намотаны медным проводом диаметром 1.2 и 0.5 мм. Частоты раздела — 280 Гц и 3.2 кГц. Частотная зависимость |Z| АС приведена на рис. 5.55.
Основные технические характеристики АС: номинальная мощность — 25 Вт; паспортная мощность — 50 Вт; номинальное сопротивление — 4 Ом; диапазон воспроизводимых частот 25–35000 Гц; уровень характеристической чувствительности — 89 дБ; габариты — 1350х48х48 см; масса — 26 кг.

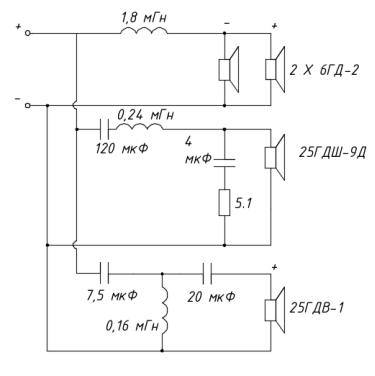

Рис. 5.54. Схема разделительных фильтров АС на рис. 5.49
152
Рис. 5.55. Частотная зависимость |Z| АС на рис. 5.49
Еще одна конструкция «Isobaric» на 6ГД-2 приведена на рис. 5.56. Здесь ГГ установлены одна за другой максимально близко друг к другу,
но так чтобы диффузор задней при колебании не касался магнита передней, смонтированы герметично в толстом кольце и включены в фазе. СЧ и ВЧ излучатели, купольные 20ГД-1 и 10ГД-20 извлечены из АС «Эстония» 35АС-021, где вместе со штатной плоской и сотовой НЧ ГГ 35ГД – 1С разместился вполне грамотный лабиринт (об этом позже). Купольная СЧ ГГ 20ГД-1 была доработана, вообще нам представляется несмотря на красоту, не совсем удачным применение купольных СЧ в 3-х полосных АС, особенно, в сочетании с бумажным, коническим, диффузорным НЧ излучателем. Такие ГГ на много ближе к ВЧ ГГ как по конструкции, внешнему виду и параметрам, например, f0 20ГД-1 в ис-
ходном состоянии составят 1100 Гц, что очень высоко. Получается, чтобы оставить НЧ ГГ в поршневом режиме и не собирать не нужных искажений, надо вводить еще одну полосу — «midbass» излучатель и запускать его с 300–400 Гц до минимум 2 кГц в случае 20ГД -1. Затем идет 20ГД-1 и потом, когда-то ВЧ ГГ, вот и вопрос: а зачем он тогда вообще нужен? В случае «Эстонии» с плоским жестким НЧ излучателем применение купола вполне возможно, но fр =1
кГц в этих АС все равно не совсем удачна. Но поскольку излучатель есть, его надо куда-то девать, вот мы его и вставим вместе с 10ГД -20 и блоком 2-х 6ГД-
2 в 54
корпуса немецких АС «Orion» HS500 Hi-Fi Professional (рис. 5.57).
153

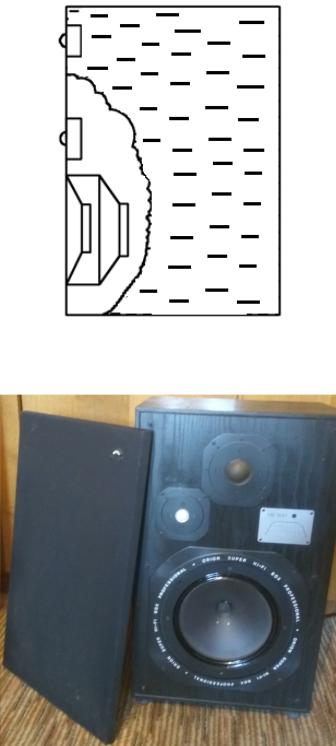

Рис. 5.56. Схема «Isobaric» АС на основе 6ГД-2 в корпусе «Orion» HS500
Рис. 5.57. АС типа «Isobaric» в корпусе «Orion» HS500
Схема разделительных фильтров и частотная зависимость |Z| приведены на рис. 5.58 и 5.59.
