гласования АС с любыми усилителями НЧ. Уровень звукового давления в о б- ласти средних и, особенно, низких частот выше, нижняя граничная частота воспроизведения составляет 30 Гц (50 Гц у «Coda 7»). Тестовые прослушивания показали лучшие качество звучания, динамику и перегрузочную способность, особенно на низких частотах, на разных фонограммах и разных усилителях, в том числе ламповых, работающих в классе А и имеющих выходную мощность 5–12 Вт.

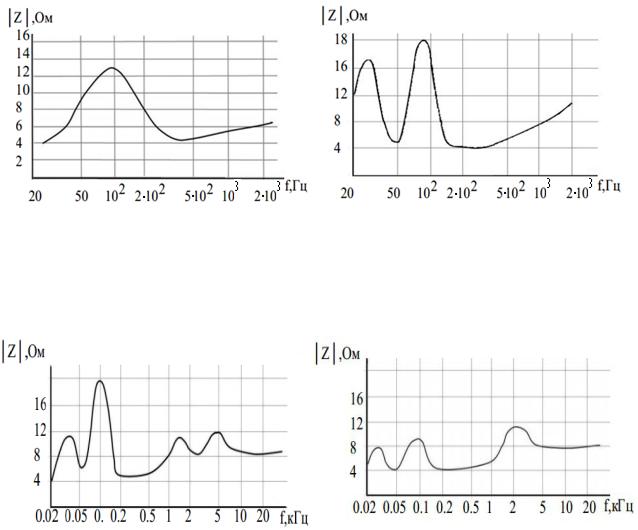

Рис. 5.127. Частотная зависимость	Рис. 5.128. Частотная зависимость
модуля полного сопротивления	модуля полного сопротивления
ГГ 25ГДШ-9Д в замкнутом объеме2,5 дм3	ГГ 25ГД-3 в фазоинверторе
	объемом 6,5 дм3

Рис. 5.129. Частотная зависимость	Рис. 5.130. Частотная зависимость
модуля полного сопротивления	модуля полного сопротивления
«Coda 7»	доработанных АС

Втабл. 5.5 и 5.6 приведены основные характеристики разработанных АС

ииспользованных в них ГГ.

190

Таблица 5.5

Основные характеристики использованных ГГ

		Номинальная	Паспортная	Эффективный	Уровень	Номинальное	Частота	Полная	Эквивален-	Габариты,
	ГГ	мощность,	мощность,	рабочий	характеристической	электрическое	основного	добротность	тный объ м,	мм
	ГГ	Вт	Вт	диапазон	чувствительности,	сопротивление,	резонанса, Гц		дм3
		Вт	Вт	диапазон	чувствительности,	сопротивление,	резонанса, Гц		дм3
				частот, Гц	дБ	Ом
	6ГД-2	6	12	30–5000	93	8	30	0,6	200	250
	75ГДН-1-4	30	75	30–1000	86	4	30	0,42	65	250
	«Sica»	250	450	40–1000	92,5	8	35	0,35	56	270
	10SR2,5CP
	«Lowter»	50	100	40–20000	98	8; 15	38	0,17	65	200
	PM4
	«Vifa»	50	100	35–5000	88	8	40	0,4	45	170
	M17SG-09-08	50	100	35–5000	88	8	40	0,4	45	170
191	«Vifa»	100	200	2000–25000	90	8	1650			90
191	D19SD-05-08
	D19SD-05-08
	8ГДШ-1	4	8	60–12500	93	4; 8	58	1,0	45	200
	6ГДВ-2	4	6	3000–20000	90	8	1500			80 50
	25ГДШ-9Д	15	25	60–18000	89	4	70	0,55	5,4	125
	25ГДВ-1	10	25	2000–35000	87	4; 8; 16	1500			107 119
	«Peerless»	25	35	30–1000	89	12	32	0,75	140	250
	KP100WFX
	НЧ ГГ из АС	50	100	20–1000	91	8	22	0,52	450	320
	HS500	50	100	20–1000	91	8	22	0,52	450	320
	«Orion»

	35ГД-1С	35	50	40–5000	87	8	40	0,44	30	200 200

Продолжение табл. 5.5

		Номиналь-	Паспортная	Эффективный	Уровень	Номинальное	Частота	Полная	Эквивалентный	Габариты,
	ГГ	ная	мощность,	рабочий	характеристической	электрическое	основного	добротность	объ м, дм3	мм
	ГГ	мощность,	Вт	диапазон	чувствительности,	сопротивление,	резонанса,
		мощность,	Вт	диапазон	чувствительности,	сопротивление,	резонанса,
		Вт		частот, Гц	дБ	Ом	Гц
	Металлодиф									320
	-фузорные						17–20	0,27–0,3	370
	НЧ ГГ из	50	100	25–1000	89	8	17–20	0,27–0,3	370
	АС						25–27	0,41–0,45	160–185
	100АС-063;
	50АС-061

	75ГДН-1-8	30	75	30–1000	87	8	28	0,39	70	250

	25ГДН-3	15	25	50–5000	85	4	55	0,42	7,5	125

	«Peerlees»	200	450	30–1000	93,5	4	28	0,32	80	310
	830515NEW	200	450	30–1000	93,5	4	28	0,32	80	310
	830515NEW

	НЧ ГГ из									200
	AS «JUC»	25	50	35–5000	88	8	34	0.58	80
192	S-55M
	«Sony»	5	10	2000–20000	89	8	1200			60	60
	243FB	5	10	2000–20000	89	8	1200			60	60
	243FB
	«Marshall»	25	50	70–5000	86	8	63	0,52	6	130
	RW50145B	25	50	70–5000	86	8	63	0,52	6	130
	RW50145B

	НЧ ГГ из									130
	АС	25	50	40–5000	87	4	42	0,42	14	130
	«Mission»

	«B&W»	30	50	50–5000	89	4	48	0,49	42	180
	FLZZ 12874	30	50	50–5000	89	4	48	0,49	42	180
	FLZZ 12874

	6ГДШ-5	4	6	100–12500	92	4; 8	120	1,2	2,5	125

	«Fostex»	30	70	50–20000	96	8	48	0,28	55	200
	FE208EΣ	30	70	50–20000	96	8	48	0,28	55	200
	FE208EΣ

	B&C									320
	Speaker	500	1000	40–1000	99	4; 8	38	0,2	75	320
	12nw76

	50ГДН-3	25	50	30–1000	87	4	30	0,35	110	250

	6 ГДВ-4	4	6	3000–25000	93	8	2500			100	100

Окончание табл. 5.5

	Номиналь-	Паспорт-	Эффективный	Уровень	Номинальное	Частота	Полная	Эквивалент-	Габариты,
ГГ	ная	ная	рабочий	характеристи-	электрическое	основного	доброт-	ный объ м,	мм
ГГ	мощность,	мощность,	диапазон	ческой	сопротивление,	резонанса,	ность	дм3
	Вт	Вт	частот, Гц	чувствитель-	Ом	Гц
				ности, дБ

«Seas» H149	60	200	60–5000	86	8	57	0,24	5,4	110
«Seas» H760	70	200	55–5000	87	8	52	0,23	4,6	110
Vifa/Scan-	150	250	2000–25000	90,5	6	750			60
6000-01	150	250	2000–25000	90,5	6	750			60
Speak D2904/

Таблица 5.6

Основные характеристики разработанных АС

193		Номинальная	Паспортная	Диапазон	Уровень	Номинальное
		Номинальная	Паспортная	Диапазон	характеристической	электрическое	Габариты,				Масса,
	АС	мощность,	мощность,	воспроизводимых	характеристической	электрическое	Габариты,				Масса,
	АС	мощность,	мощность,	воспроизводимых	чувствительности,	сопротивление,		см			кг
		Вт	Вт	частот, Гц	дБ	Ом
					дБ	Ом

	Открытый корпус,	8	18	50–20000	92	8	75	35	29		6
	рис. 5.48
	Симметричный						600	620		1
	открытый	50	100	25–35000	91	8	600	620		1	34
	открытый	50	100	25–35000	91	8		500			34
	корпус, рис. 5.51							500
	корпус, рис. 5.51
	Закрытый	25	50	25–35000	89	4	4350 48			4	26
	корпус, рис. 5.49	25	50	25–35000	89	4		8			26
	корпус, рис. 5.49							8

	«Isobaric»,	25	50	30–25000	88	6	40	68	28		22
	рис. 5.56	25	50	30–25000	88	6	40	68	28		22
	рис. 5.56

Продолжение табл. 5.6

		Номинальная	Паспортная	Диапазон	Уровень	Номинальное
		Номинальная	Паспортная	Диапазон	характеристической	электрическое	Габариты,			Масса,
	АС	мощность,	мощность,	воспроизводимых	характеристической	электрическое	Габариты,			Масса,
		Вт	Вт	частот, Гц	чувствительности,	сопротивление,		см		кг
		Вт	Вт	частот, Гц	дБ	Ом
					дБ	Ом

	Закрытый корпус						40×120×45
	на основе ГГ АС	30	75	20–20000	91	8				36
	«Orion» HS500
	Фазоинвертор,	35	75	30–30000	87	8	23	110	27	18
	рис. 5.61	35	75	30–30000	87	8	23	110	27	18
	рис. 5.61

	Фазоинвертор в	50	100	20–30000	91	8	45	92	48	52
	корпусе 100АС-063	50	100	20–30000	91	8	45	92	48	52
	корпусе 100АС-063

	Фазоинвертор с	35	75	20–25000	90	8	43	63	31	26
	ПИ, рис. 5.66	35	75	20–25000	90	8	43	63	31	26
	ПИ, рис. 5.66
	Сабвуфер на						16×44×48
	основе ПР	30	50	35–200	91	2; 4; 8				7,5
194	четв ртого	30	50	35–200	91	2; 4; 8				7,5
194	порядка, рис. 5.69
	порядка, рис. 5.69

	Сабвуфер по						38×38×60
	сдвоенным ГГ,	60	150	30–180	92	2; 4; 8				20
	рис. 5.71
	Сабвуфер на						37×37×58
	основе ПР 6-го	200	450	25–150	99	4				14
	порядка с ПИ,	200	450	25–150	99	4				14
	рис. 5.72

	АЛ, рис. 5.73	50	75	25–25000	91	6–8	21	105	24	22
	АЛ, рис. 5.76	50	75	30–25000	91	8	47	25	32	9
	АЛ, рис. 5.79	25	50	25–20000	89	8	26	30	100	16
	АЛ, рис. 5.86	50	75	30–25000	90	6	18	30	110	18
	АЛ, рис. 5.92			25–25000	93	8	35	42	122	48
