тично заполнены звукопоглощающим материалом, внутренние стенки и перегородки рупора также покрыты звукопоглотителем. Снаружи корпус покрыт декоративным звукопоглощающим материалом – «карпетом», желательно, чтобы салон автомобиля тоже был отделан этим материалом.

Основные технические характеристики установленного в автомобиле сабвуфера: номинальная мощность 1000 Вт; максимальная мощность — 2000 Вт; номинальное электрическое сопротивление — 2 и 4 Ом; диапазон воспроизводимых частот 25–300 Гц; расчетный уровень характеристической чувствительности 112 дБ; расчетный SPL при номинальной подводимой мощности — 148 дБ; габариты: высота — 78 см; ширина и глубина — 82 см; масса — не менее 40 кг.

По большинству параметров разработанное устройство превосходит аналоги, с другой стороны, рупорные автомобильные сабвуферы нам неизвестны.

Помимо автоустановок модификация сабвуфера с успехом могут быть использованы в качестве АС низкочастотной поддержки при озвучивании больших кино- и концертных залов, стадионов и открытых пространств.

5.5.7. АС на основе комбинированных акустических оформлений

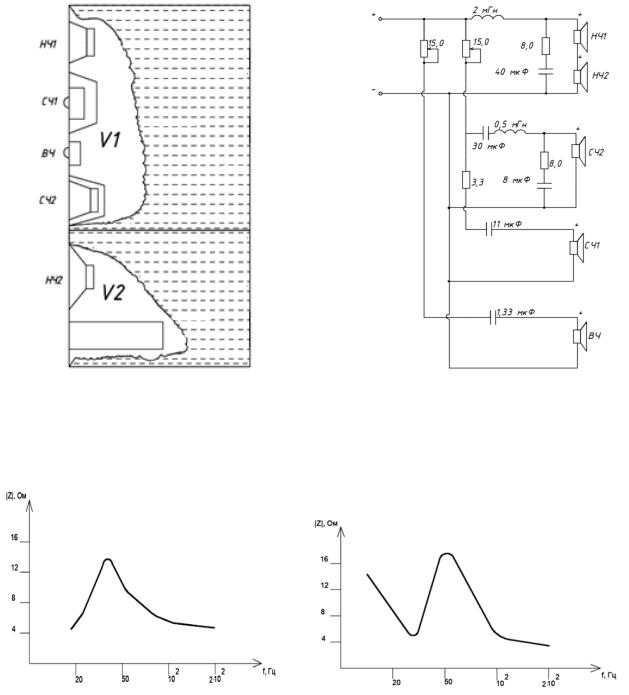

Учитывая, что все оформления имеют свои достоинства и недостатки, представляло интерес сконструировать и изучить АС с двумя различными НЧ акустическими оформлениями. Для проверки этой идеи более 30 лет назад были разработаны и изготовлены АС, объединяющие в одном корпусе фазоинвертор и закрытый корпус (рис. 5.111).

В АС использованы НЧ ГГ 50 ГДН-3, доработанные СЧ1-20ГД-1, СЧ2-ГГ из АС «Tonsil», ВЧ ГГ-10ГД-20. Объем закрытого корпуса V1 = = 80 дм3, V2 =

180

Корпус изготовлен из ДСП толщиной 16 мм, основательно усилен ребрами жесткости, закрытый объем полностью, а фазоинвертор частично заполнены звукопоглотителем.

181

Рис. 5.115. Частотная зависимость |Z| НЧ1 + НЧ2 в АС

Что же дал эксперимент: во-первых, параметры АС вполне достойные – лучше любых доступных АС отечественного производства, но как это достигнуто? Объемы, а следовательно габариты очень большие, масса неподъемная, излучателей много, а следовательно разработать для них фильтры сложно, примененные, наверняка, не совсем удачные. С другой стороны, «это было давно, когда деревья были большими», работа была проделана, а любой результат это всегда результат, которым следует поделиться. Возможно, когда-нибудь, идея реализуется в совсем другой реинкарнации и окажется плодотворной, а вот в недавно разработанных фронтальных АС для домашнего кинотеатра [14], сочетание 2-х разных оформлений оказалось вполне оправданным.

Требования, предъявляемые к АС для домашнего театра (ДК) и АС для стереофонического высококачественного звуковоспроизведения (Hi-Fi), несколько различаются.

В системах ДК — это звуковая поддержка видеоряда и создание пространственных звуковых эффектов. В случае Hi-Fi – максимальное приближение к естественному прослушиванию и ощущениям, естественность и богатство тембров инструментов и голосов и, наконец, эмоциональное воздействие музыки.

Поэтому были разработаны АС, которые успешно себя проявили в качестве фронтальных в системах ДК и в трактах Hi-Fi. В этих АС (рис. 5.116) объединены два различных акустических оформления — АЛ (п. 5.5.5) и ПР (5.5.4). В АЛ использованы 2 широкополосные доработанные ГГ 25ГДШ-9Д и ВЧ ГГ 6ГДВ-4. В ПР установлены 2 НЧ ГГ 25ГДН-3. Расч тные параметры АЛ: длина — 1,1 м, площадь поперечного сечения — 150 см2, частота настройки — 75

Гц. ПР: V1 = 13 дм3, V2 = 16 дм3, fф = 45 Гц, Dт = 65 мм, Lт = 27 см. В корпусе ПР, представляющего собой сабвуфер, предусмотрена установка усилителя с регу-

лируемым фильтром, при этом частота среза меняется в пределах| | 60–200 Гц. Схема разделительных фильтров и частотные зависимости представлены на рис. 5.117–5.119.

182

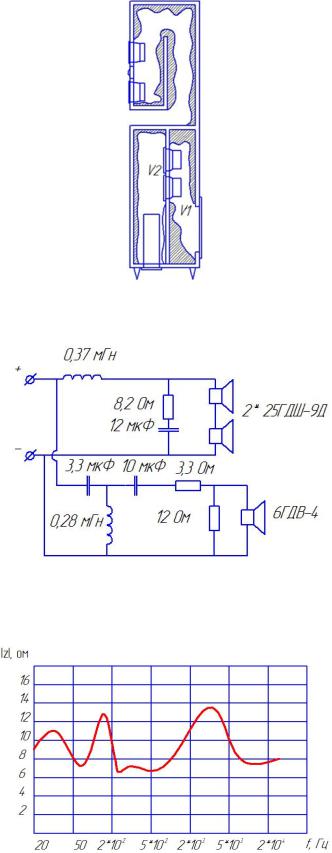

Рис. 5.116. Схема фронтальной АС для домашнего кинотеатра

Рис. 5.117. Схема разделительных фильтров АС для домашнего кинотеатра

Рис. 5.118. Частотная зависимость модуля полного сопротивления АС

183

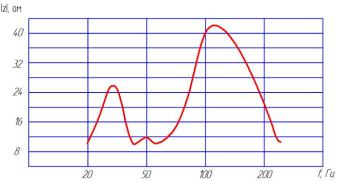

Рис. 5.119. Частотная зависимость модуля полного сопротивления сабвуфера

Вфильтрах используются конденсаторы «Solen» и катушки индуктивности с медным проводом 1,0 и 0,5 мм.

Анализ частотных зависимостей |Z| показывает правильность расчета и настройки лабиринта и полосового резонатора. Отмечен высокий уровень зву-

кового давления, сравнимого с аналогичным параметром отечественных АС с диаметром НЧ ГГ 31,5 см и объемом 65–100 дм3. Это позволяет с успехом использовать разработанные АС не только в системах ДК, но и в Hi-Fi-трактах, в том числе, с ламповыми усилителями, работающими в классе А и обладающими невысокой мощностью.

5.5.8.АС с «Bluetooth»

Впоследние годы с появлением цифровой обработки передаваемых данных и развитием микро- и наноэлектроники бурно развиваются технологии беспроводных сетей передачи информации, в том числе и персональных беспроводных сетей с небольшим радиусом действия — технология «Bluetooth». В настоящее время интерфейс «Bluetooth» достаточно широко используется в различных мультимедийных устройствах — персональных компьютерах, планшетах, мобильных телефонах, периферийных устройствах и т.д. Широкое распространение этой технологии обусловлено в первую очередь относительно низкой стоимостью технологии и элементов, ее реализующих [23].

Сростом емкости и компактности флеш-памяти в мобильных устройствах становится возможным высококачественное воспроизведение музыки без потери качества при сжатии на этих устройствах. Вслед за мобильностью источников, аудио-мобильными становятся и беспроводные АС, позволяющие принимать и воспроизводить звук с мобильных устройств (Google Music + iTunes Match (с 2015 Apple Music) — вся медиатека доступна с любого устройства) в местах, где установка проводных решений невозможна — в любой комнате дома, в дороге, на открытом воздухе и т.д.

Споявлением новых прогрессивных стандартов передачи звука по Bluetooth – apt X HD с битрейтом 576 кб/с при передаче двухканального звука с
