2.1. Секретный радиоприемник, опередивший свое время

Началось вся эта история, когда в военное время кафедра радиоприемных устройств Военной Краснознаменной Академии связи (ВКАС им. С. М. Буденного) Министерства обороны стала «драконить» лендлизовскую американскую радиоаппаратуру — это были знаменитые радиоприемники фирмы HAMMARLUND Super Pro ВС-779, ВС-794, ВС-1004, SX-28 фирмы HALLICRAFTERS и AR-88 фирмы RCA. Были и другие, но эти были лучше всех. Когда ВКАС стала устанавливать эти приемники на корабли, то они начали выходить из строя. Связано это было с сотрясениями корпуса корабля при стрельбе, особенно из орудий главного калибра, длительном ходе на предельных оборотах турбин, и так далее.

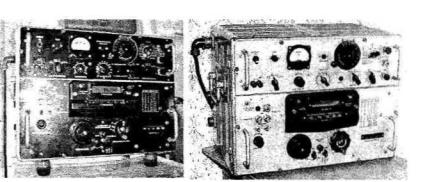

Конструкции электронных ламп не выдерживали этого — были ненадежны. А также выявились недостатки приемников при длительной эксплуатации — наличие соли в воздухе, мелких брызг, морского тумана, все это способствовало появлению внутри конструкции плесневых грибов и коррозии элементов, которых не было на суше. Поэтому после создания приемника АС-1, АС-2, «Кит», позднее получившего обозначение Р-250 (рис. 2.1), выявились те же проблемы при эксплуатации его на морских судах.

АС-1 выпускали на НПО «Ленинец» в г.Ленинграде. Его товарный знак — знамя с кружочком, в котором помещена буква «Л». Опытная серия в начале 50-х годов включала всего 25 приемников. Приемник был также строжайше засекречен, как ядерная бомба, и заслужил Сталинскую премию. При

17

модернизации в конце 50-х годов этого отличного приемника, который получил новое обозначение Р-250М (рис. 2.2), было решено создать сразу несколько модификаций — для магистральных радиолиний — КМПУ, включавшего два приемника Р-250М, а также морской вариант — Р-670 или «Русалка», который бы исключал недостатки, выявленные при эксплуатации Р-250 на море. Предусматривалась амортизация ламповых панелей, некоторые другие конструктивные нововведения, повышенная защита от влажности и грибов.

Стали выпускать также оконечное устройство для приема двух независимых каналов ОБП (SSB), под названием Р-376 («Дон»). Его выпускал Барнаульский радиозавод, как и КМПУ. Приемники Р-250М («Кит-М») и Р-670 («Русалка») выпускали несколько радиозаводов, основным был п-я М-5377 в г. Харькове (ныне ПО «Протон») на Украине. В начале 60-х годов приемник перестал удовлетворять некоторым требованиям Министерства обороны и Министерства связи по стабильности и бесподстроечному вхождению в связь. Это касалось прежде всего каналов буквопечатания ЧТ и ДЧТ.

Было решено создать улучшенную версию приемника с аналоговым синтезатором частоты. Так появился приемник «Калина» и его модернизации «Калина-Степь» и «Степь». Хотя приемник и был просто великолепен для тех лет, и многие радиолюбители мечтали его заполучить, он был очень сложен и ненадежен для армии и спецподразделений. Поэтому его выпуск на Барнаульском радиозаводе был прекращен в 70-х годах. Было решено в качестве восполнения недостатка в приемниках магистральной связи, особенно для народного хозяйства, продолжить модернизацию Р-250М. Так появился приемник Р-250М2 и его спутники КМПУ-М и Р-670М («Русалка-М»), а также Р-376М («Дон-М»).

Выпуск приемников продолжался до середины 80-х годов, пока промышленность полностью не освоила выпуск приемников Р-399 («Катран»), а также его модернизированного варианта Р-399А, линейки приемников «Арена», Р-160П («Вспышка»), Р-680 и их модификаций для нужд народного хозяйства — «Сибирь», «Циклоида», «Сосна». Однако, в дальнейшем потребовались дополнительные оконечные устройства также и для приемников Р-399 аналогичного плана, так появилась приставка Р-399Т и другие.

18

Р-250/М/М2 (Р-670/М) —легендарный, любимый многими радиолюбителями, коротковолновый, ламповый, магистральный, настольный армейский радиоприемник. Выпускался с 1948 по 1981 г. в нескольких модификациях: Р-250-М-М2 («Кит-М-М2») — для сухопутных войск; Р-670-М («Русал- ка-М») — для войск военно-морского флота. Применялся для встраивания в стойки КМПУ-М и «Краб-М». Отличался высокой чувствительностью, отличной динамикой и стабильностью работы. Число ламп: девятнадцать. Разработчики приемника: Антон Антонович Савельев, Юрий Александров (U1SX) и др.

Вначале конструкция называлась АС-1, позднее в модификациях'конструкции цифра «1» была заменена на «2» и приемник стал называться АС-2 (по инициалам автора). Радиоприемник получил Сталинскую премию в 1950 году. Расширенный диапазон (1,5...33,5 МГц) в радиоприемниках Р-250М-М2 диктовался версией заказа. Было несколько версий — с расширенным диапазоном и без него. К комплекту радиоприемника с расширенным диапазоном придавался чемоданчик с контурами и дополнительными планками. У приемника Р-250 расширенного диапазона не было вообще. Был еще у Р-250М2 вариант заказа со статическим преобразователем постоянного тока 12В, то есть приемник мог питаться от какой-то бортсети. Был также у Р-250М и Р-250М2 вариант заказа с мотором автонастройки. Внутри, около передней панели, стоял небольшой плоский и круглый синхронный мотор, который дистанционно перестраивал приемник по частоте.

Элементная база: Р-250 — лампы с октальным цоколем; Р-250М2 — пальчиковые лампы. У приемника точная зеркаль-

19

ная оптическая фотошкала настройки, термостатированный кварцевый калибратор частоты гетеродина. Число поддиапазонов 12, шириной по 2 МГц каждый. Переключатель диапазонов — механический, барабанного типа. В первом поддиапазоне Р-250 работает как супергетеродин с одним преобразованием частоты. В остальных поддиапазонах приемник имеет первую перестраиваемую ПЧ (1,5...3,5 МГц) и вторую фиксированную (215 кГц). Фильтром основной селекции является фильтр ПЧ 215 кГц с изменяемой полосой пропускания. Ручка регулировки полосы пропускания выведена на переднюю панель.

На передней панели также имеются ручки регулирования громкости и усиления, подстройки входа, переключения типа антенны, плавной и грубой настройки, переключения поддиапазонов и родов работ. Для контроля состояния различных каскадов приемника на передней панели имеется измерительный прибор с переключателем контролируемой величины.

Р-250-М-М2 очень большой и очень тяжелый аппарат и на столе занимает много места. Блок питания радиоприемника размещен в отдельном корпусе. Он преобразует переменное напряжение сети в напряжения, необходимые для питания накальных и анодных цепей приемника (+160 В анодного напряжения, при токе 120 мА и ~6,3 В накала, при токе 8 А).

Рассмотрим существенные отличия радиоприемников между собой. Характерные отличия Р-250М2 — на нижнем блоке радиоприемника есть ручки аттенюатора и генератора шума. У Р-250М таких ручек нет. Разъемы ВЧ (розетки) поставлены современные СР75. Колпаки на тумблерах полностью прозрачные.

Заметное отличие — приемники Р-250М2 и Р-670М поздних выпусков имели все шильдики на передней панели уменьшенных размеров.

Последние модификации Р-250М2 имеют более современный по виду измерительный прибор. Вверху на блоке ПЧ-НЧ слева от колеса ГПД сделан вывод 3-го гетеродина тоже на розетку СР75. В табл. 2.1 приведены основные характеристики приемников Р-250.

Радиоприемник Р-250М имел напряжение накала ламп 12,6 В, то есть лампы включались в цепи накала парами. Радиоприемник Р-250М2 уже имел напряжение накала ламп 6,3 В. Конструкция блоков питания отличалась очень заметно. Все три модификации приемников имеют разные блоки питания.
