В приемниках Р-250 и «Крот» стояли громоздкие феррорезонансные стабилизаторы напряжения. Из-за чего блоки питания были очень тяжелыми. Диктовалось это плохими параметрами военных дизель-генераторов тех лет. Р-250М уже имеет более компактный блок питания. Блок питания Р-250М2 — еще более компактный. Интересно, что все блоки питания имели переключатель напряжения сети ~220/127 В.

(Про радиоприемники серии «Русалка» и другие вспоминал UA1OSM — Сергей Матвеев).

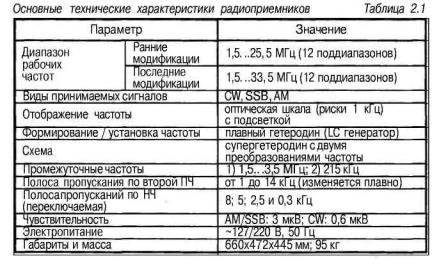

Как видно из приведенного обзора, приемники марки Р-250 имеют множество модификаций, но сильных принципиальных отличий не имеют (одинаковые промежуточные частоты, селекция сигнала и т.д.). поэтому в дальнейшем мы будем говорить только об одной разновидности приемника (Р-250) и при необходимости указывать на изменения для других модификаций.

Вывод. Хотя выпуск нашей промышленностью приемников закончился в 80-х годах прошлого века, но, тем не менее (при соответствующей доработке), их вполне можно и нужно применять на любительских радиостанциях в настоящее время, особенно начинающим радиолюбителям.

21

2.2. Доработка приемников Р-25О (М, М2)

Приемники марки Р-250М выпускались для военных и для этих целей подходят идеально (схема приемника приложена к книге, см. вклейки). Однако для радиолюбительских целей приемник нужно доработать. В приемнике применяется верньерное устройство с малым коэффициентом замедления, а радиолюбительские диапазоны достаточно узкие, поэтому настройка на радиолюбительские станции получается очень острой (грубой).

Возможны два способа исправления указанного недостатка: или приспособить верньер от другого приемника с большим коэффициентом замедления, или оставить родной верньер, но изменить коэффициент замедления. Для первого варианта переделки радиолюбители обычно применяют верньер от приемника Р-311.

Радиолюбитель А.Дорохов (RB5IO) предлагает следующую методику установки верньера на приемник Р-250 [1].

. Снять переднюю панель нижнего блока радиоприемника, не вынизан его из корпуса:

а) установить барабан переключателя диапазонов в положение, соответствующее второму поддиапазону;

б) отпаять провода, идущие к гнезду "Вход ПЧ 2" и к лампочкам освещения грубой шкалы;

в) резистор «Уровень шум. ген.» снять с панели, не отпаивая от него проводов;

г) приподнимая вверх шторку проекционного экрана оптической шкалы, снять переднюю панель и карданный валик приюта барабана указателя поддиапазонов;

д) повернуть панель в вертикальной плоскости на 90" и закрепить ее к правой ручке верхнего блока радиоприемника.

2. Снять редуктор;

а) отвернуть три винта, крепящие корпус редуктора к шасси приемника (алюминиевые шайбы толщиной 3 мм между корпусом редуктора и шасси убрать, в дальнейшем они не используются);

б) отвернуть винт обжимного хомута на керамической оси конденсатора переменной емкости.

3. Произнести переделку редуктора согласно рис. 2.3 и 2.4. На рис. 2.3 показан редуктор до переделки, на рис. 2.4 — после

22

переделки. На рис. 2.5 показана необходимая доработка верньера приемника Р-311.

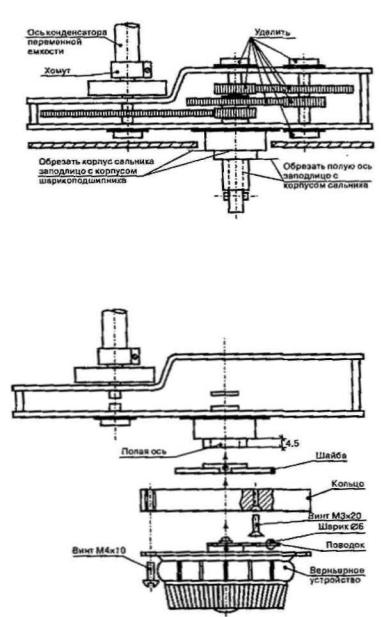

Рис. 2.3. Редуктор приемника до переделки

Рис. 2.4. Редуктор приемника после переделки

23

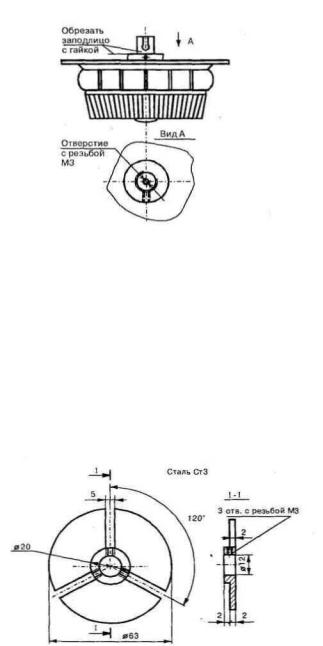

Рис. 2.5. Доработка верньерного устройства приемника Р-311

Для обеспечения безлюфтового соединения шестеренчатой передачи сборку редуктора производить при растянутых пружинах большой шестерни.

4. Установить редуктор на шасси радиоприемника. Алюминиевые шайбы толщиной 3 мм между корпусом редуктора и шасси радиоприемника не устанавливать.

5.Сборку нижнего блока произвести в последовательности обратной разборке.

6.Закрепить на оси редуктора шайбу (рис. 2.6), обеспечив между шайбой и панелью радиоприемника зазор в пределах 0,5 мм.

Рис. 2.6. Шайба
