Материал: Радиостанция своими руками (2004)

варительно покрыв тонким слоем смазки ЦИАТИМ-201 стальной шарик (диаметром 6,0 мм) и прорези в шайбе.

При выборе второго варианта переделки верньера приемника Р-250 необходимо изготовить две дополнительных шестерни и заменить ими в радиоприемнике соответствующие. Изготовленные шестерни показаны на рис. 2.9. Методика переделки верньера следующая.

1. Снять переднюю панель и верньер приемника, следуя ранее предложенным рекомендациям А. Дорохова.

2. Отделить верньерное устройство и «располовинить» его. Две изготовленные дополнительные шестерни (рис. 2.9, 2.10) установить в верньер вместо стандартных. При этом необходимо напильником выбрать посадочное место под новые шестерни и передвинуть посадочные гнезда. При этом нужно учесть, что посадочные места будут крепиться только на двух болтах (вместо трех), но, тем не менее, надежность крепления получается достаточной (проверено долгой эксплуатацией приемника).

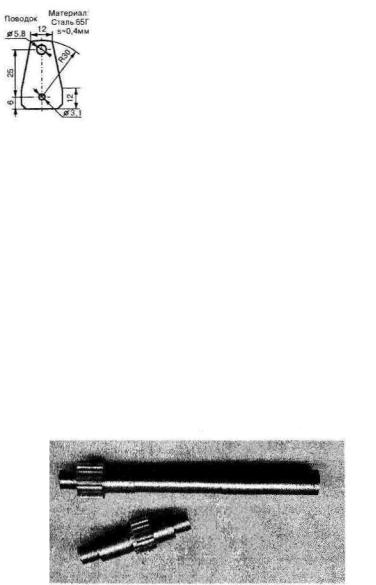

Рис. 2.9. Две дополнительные шестерни

26

На рис. 2.10 приведен чертеж этих шестерен. Данные новых шестерен:

» Число зубьев 22, шаг 0,5 мм, диаметр 11,8 мм.

»Длина малой шестерни 35,9 мм, большой — 81 мм.

»Длина шестерни между посадочными местами: малая — 23,9 мм; большая — 75 мм (одно посадочное место).

»Диаметр посадочных мест соответствует старым шестерням

иравен 6 мм (должен плотно, без люфта, входить в подшипники).

»Диаметр вала шестерней 8 мм.

Рис. 2.10. Чертеж новых шестерен

При эксплуатации приемников Р-250 радиолюбители отмечали их многочисленные достоинства: возможность работы на любом из любительских KB диапазонов (кроме 28 МГц), они имеют достаточно точные фотошкалы и высокую надежность. Однако им присущи и некоторые недостатки. У этих приемников, в частности, относительно небольшой динамический диапазон и недостаточная селективность по соседнему каналу.

Несложная доработка приемников этой серии позволяет улучшить ряд основных параметров. При этом чувствительность при соотношении сигнал/шум 10 дБ получается не хуже 0,3 мкВ (до переделки она равнялась 0,6 мкВ). Динамический

27

диапазон по взаимной модуляции расширяется до 86 дБ (до переделки был 60 дБ), по «забитию» —до 118,5 дБ (до переделки был 90 дБ).

Доработку приемника предлагает Ю. Куриный (UA9AM) [3], мастер спорта СССР международного класса из г. Челябинска, и она заключается в следующем.

1.Если в качестве фидера применяется коаксиальный кабель,

впервую очередь, нужно закоротить земляную клемму антенного гнезда приемника на шасси непосредственно на самом разъеме. Необходимо также заземлить противополож-

ный конец центрального проводника кабеля, отходящего от этой клеммы, в непосредственной близости к точке присоединения к шасси проводника, идущего от переключателя входных контуров. В противном случае из-за недостаточной экранировки входных цепей внутри приемника на входные контуры может попадать часть ВЧ энергии с внешней стороны оплетки фидера. Это ухудшает диаграмму направленности антенны при приеме и повышает уровень помех от источников, находящихся вблизи фидера и (или) приемника, поскольку прием при этом происходит не только на антенну, но и на фидер,

При отключенном антенном разъеме приемник не должен принимать сигналы при соединении антенны с корпусом или земляной клеммой разъема.

Необходимо также устранить в антенной цепи приемника все коммутационные соединения (в частности, ротор конденсатора 18 соединяют с общим проводом), изъять симметрирующий трансформатор, а центральный проводник антенного кабеля подключить непосредственно к плате переключателя типа фидера.

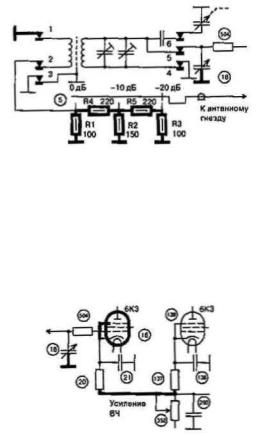

На этом же переключателе вместо устраненных проводников собирают ступенчатый декадный аттенюатор, облегчающий работу в условиях повышенных помех. Схема видоизмененной входной цепи приведена на рис. 2.11. Цифры в кружочках соответствуют заводской принципиальной схеме радиоприемника Р-250М, а вновь вводимые элементы и соединения выделены утолщенными линиями.

28

После такой переделки входной части приемника несколько уменьшается паразитная емкость монтажа входной цепи. Поэтому может потребоваться незначительная подстройка входных контуров подстроечными конденсаторами, расположенными на переключателе диапазонов таким образом, чтобы при подаче сигналов с генератора стандартных сигналов, соответствующих середине каждого диапазона, и настройке по максимальной громкости конденсатор подстройки входа был выдвинут примерно наполовину.

Рис. 2.11. Схема доработки входной цели приемника

2. Чтобы точнее увязать коэффициент усиления первого каскада УВЧ с общим усилением приемника (это повысит его динамический диапазон), лампу 6Ж4 нужно заменить на пентод с удлиненной характеристикой 6КЗ, крутизну которого можно регулировать. Схема нового УВЧ показана на, рис. 2.12. Какой-либо подстройки после этой переделки не требуется.

Рис. 2.12. Схема доработки первого УВЧ

29

Начальные значения емкостей С2* и СЗ* определяются по маркировке на корпусе ЭМФ. Они указаны (в пикофарадах) на корпусе фильтра рядом с выводами. Начальная емкость СЗ* выбирается примерно на 150 пФ меньше указанной для учета паразитной емкости коаксиального кабеля, соединяющего 2-й смеситель с входом УПЧ. Емкость конденсатора С2* должна быть близка к номинальному значению. Точные значения емкостей определяют при дальнейшей настройке тракта УПЧ по методике, приведенной в [4].

Дроссели L1, L2 — от радиостанций РСБ-5, РСБ-70 или подобные индуктивностью 50...100 мГн. От себя хочу заметить, что целесообразно не удалять перестраиваемый ФСС, а ЭМФ коммутировать с помощью двух реле, установленных по входу и выходу ЭМФ. Это позволит с помощью переключателя, выведенного на переднюю панель приемника, расширить возможности приемника по изменению полосы приема и в дальнейшем введению в приемник режима ЧМ.

30
