подвести к конкретной кривой курсор мышки, значение параметра будет показано внизу окна.

Команда «Pole-Zero...» производит расчет значений нулей и полюсов передаточной функции моделируемой цепи. Располагая такими данными, можно определить порядок дифференциального уравнения, описывающего процессы в цепи, составить выражение для коэффициента передачи цепи, сделать вывод об устойчивости цепи. В диалоговом окне указывается тип передаточной (операторной) функции, нули и полюса которой рассчитываются (Gain Analysis – коэффициент передачи по напряжению, Impedance Analysis, Input Impedance, Output Impedance – проходное, входное и выходное сопротивление) и контрольные точки (Nodes) на входе и выходе схемы.

Если в процессе моделирования цепи было последовательно использовано несколько команд меню «Analysis», то графические результаты их выполнения накапливаются в окне «Analysis Graphs» в виде закладок, которыми можно управлять посредством кнопок в правом верхнем углу окна. Вызвать окно «Analysis Graphs» можно командой «Display Graphs»; это позволяет оперативно просматривать все результаты имитационного моделирования без его повторного проведения. Если при исследовании цепи используется осциллограф или измеритель частотных характеристик, то после запуска моделирования и предварительно выполненной команды «Display Graphs» в ее окне появляется соответствующая закладка («Oscilloscope» или «Bode») с изображением осциллограммы или АЧХ, ФЧХ. Одновременно графическая информация выводится также и на панели приборов.

В схемных файлах к лабораторным работам часто используются модели компонентов с измененными значениями параметров (по сравнению с установленными по умолчанию значениями). При загрузке такого файла появляется меню с сообщением о нестандартном использовании модели и с предложением выбрать один из пяти вариантов: «Use library model» – использовать стандартную модель с параметрами по умолчанию; «Use circuit model» – использовать модель с измененными значениями параметров; «Put model into...» – вставить модель в каталог однотипных моделей; «Rename model...» – переименовать модель; «Cancel» – отказаться от загрузки. В этом случае следует выбрать «Use circuit model».

П.1.3. Работа с виртуальными приборами

П.1.3.1. Инструкция по работе с осциллографом

Осциллограф (Oscilloscope), имитируемый EWB, представляет собой виртуальный аналог двухлучевого запоминающего осциллографа и имеет две модификации: простую и расширенную. Последняя по своим возможностям приближается к лучшим цифровым запоминающим осциллографам. Расширенная модель занимает много места на рабочем поле, поэтому рекомендуется начинать

200

исследования с помощью простой модели, а для более качественного исследования процессов использовать расширенную модификацию.

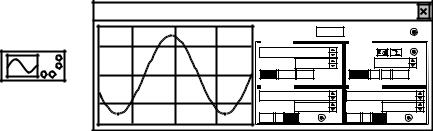

На поле схем выводится уменьшенное изображение осциллографа – иконка (рис. П.1.7). На ней имеется четыре клеммы: самая верхняя клемма − общая («земля»); чуть ниже − вход синхронизации. Нижние клеммы представляют собой входы каналов «А» и «В» («Channel А», «Channel В»). Двойной щелчок мышки по иконке позволяет раскрыть изображение лицевой панели простой модификации с кнопками управления и информационным экраном (рис. П.1.7).

Для проведения измерений осциллограф следует настроить: задать режим и длительность развертки, установить требуемую чувствительность по каналам, установить режим работы по входу (закрытый или открытый), режим синхронизации (внутренний или внешний). Настройка осциллографа производится при помощи копок управления, которые сгруппированы в четыре поля (области). Имеются поля управления горизонтальной разверткой или масштабом времени, синхронизацией (запуском), а также каналами «А» и «В».

Поле управления разверткой служит для задания масштаба горизонтальной оси осциллографа при наблюдении на входах каналов «А» и «В» временных зависимостей напряжений. Временной масштаб «Time base» (длительность развертки) задается в секундах на деление (s/Div) или кратных единицах (ms/Div, µs/Div, ns/Div) и может быть изменен дискретно щелчком мышки. Имеется также возможность смещать по горизонтали начало осциллограммы с помощью мини-кнопок в строке «Х position». В этом же поле расположены кнопки «Y/T», «В/А», «А/В». Они позволяют задавать режим развертки, определяющий вид зависимости сигналов, отображаемых на экране. В режиме «Y/T» вертикальная ось соответствует напряжению, горизонтальная – времени. При нажатии на кнопку «В/А» по вертикали откладывается напряжение на входе канала «В», по горизонтали − канала «А», при нажатии на кнопку «А/В» – наоборот. Масштаб осей определяется установками соответствующих каналов. В режимах «А/В», «В/А» можно регистрировать частотные и фазовые сдвиги (по фигурам Лиссажу), наблюдать петли гистерезиса, вольтамперные характеристики и т.д.

Два нижних поля лицевой панели позволяют управлять отображением по вертикали сигналов на входах «А» и «В» соответственно. Верхняя позиция поля предназначена для регулировки чувствительности канала (масштаба оси отоб-

201

ражаемого напряжения). Цена деления может дискретно устанавливаться от 10 мкВ/дел ( V/Div) до 5 кВ/дел (kV/Div) для каждого канала отдельно. Чтобы разнести осциллограммы относительно друг друга по оси Y используют миникнопки строки «Y position». Нижние кнопки реализуют различные режимы работы осциллографа по входу. Режим работы с закрытым входом устанавливается нажатием на кнопку «АС» (на вход не пропускается постоянная составляющая исследуемого сигнала). При нажатии на кнопку «DC» осциллограф переходит в режим с открытым входом (на вход пропускается как постоянная, так и переменная составляющая сигнала). При нажатии на кнопку «0» вход соединяется с общим выводом осциллографа (замыкается на «землю»).

В ждущем режиме (режиме синхронизации) правое поле управления «Trigger» определяет момент начала отображения кривой сигнала на экране осциллографа. Кнопки в строке «Edge» задают момент запуска развертки: по фронту или по срезу импульса на входе синхронизации, позиция «Level» – уровень, при превышении которого происходит запуск развертки. Осциллограф имеет четыре режима синхронизации. В режиме «Auto» запуск развертки производится автоматически при наличии напряжения (даже минимального) на входе хотя бы одного канала. Когда «луч» доходит до края экрана, осциллограмма снова прорисовывается с начала экрана. Во втором и третьем режимах – запуск по входу «А» или «В» – управляющим является напряжение на соответствующем входе. В случае синхронизации от внешнего источника запуск развертки осуществляется сигналом, подаваемым на вход «Ext».

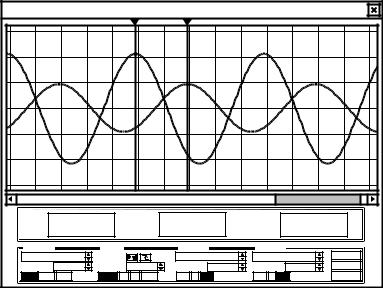

Клавиша «Expand» на лицевой панели позволяет открыть окно расширенной модификации осциллографа. Поля управления в этом случае расположены под экраном и дополнены тремя информационными табло, на которые выводятся результаты измерений (рис. П.1.8).

202

Под экраном находится полоса прокрутки для возврата к любому временному отрезку моделирования. В сущности, расширенная модель осциллографа это совершенно другой прибор, позволяющий намного удобнее и более точно анализировать процессы.

На экране осциллографа расположены два курсора, обозначаемые как 1 и 2; с их помощью можно измерить мгновенные значения напряжений в любой точке осциллограммы. Для этого достаточно перетащить мышью курсор за треугольник в его верхней части в требуемое положение. Координаты точек пересечения первого курсора с осциллограммами отображаются на левом табло, второго курсора – на среднем табло. На правое табло выводятся разностные значения координат курсоров.

Результаты измерений, полученные при помощи расширенной модификации осциллографа, можно записать в файл. Для этого следует нажать кнопку «Save» на панели и в диалоговом окне ввести имя файла с расширением «scp». Созданный симулятором файл (в ASCII-кодах) содержит текстовый комментарий и числовые данные в трех столбцах: в первом – текущее время в секундах, во втором и третьем – мгновенные значения напряжений в вольтах на входе каналов «А» и «В». Данные из файла могут быть считаны и обработаны.

Чтобы вернуться к простой модификации осциллографа, следует нажать кнопку «Reduce» в нижнем углу панели.

В процессе имитации часто возникает необходимость замедлить моделирование для удобства визуального восприятия информации на экране осциллографа. Это разумно, например, при исследовании быстро затухающих переход- ных процессов. Замедление процесса имитации достигается увеличением количества отображаемых точек за время наблюдения. Для этого следует выбрать пункт «Analysis Options» в меню «Analysis» и установить в строке «Minimum number of time points» закладки «Instruments» требуемое значение (обычно достаточно 5000 точек). При этом следует дезактивировать опцию «Generate time steps automatically» (автоматическая установка временного шага). Облегчить анализ осциллограмм может включение режима «Pause after each screen» (та же закладка). В этом режиме моделирование приостанавливается после того, как луч осциллографа проходит весь экран. Продолжить моделирование можно, нажав кнопку «Resume» в правом верхнем углу окна.

П.1.3.2. Инструкция по работе с измерителем частотных характеристик

Измеритель АЧХ и ФЧХ – бодэ-плоттер (Bode plotter) – используется для отображения амплитудно-частотных и фазочастотных характеристик цепей. В режиме измерения АЧХ прибор фиксирует отношение амплитуд гармонических сигналов в двух точках схемы, при измерении ФЧХ – фазовый сдвиг между сигналами. При этом прибор генерирует собственный равномерный спектр частот, диапазон которого задается при настройке прибора. Частота любого пере-

203

менного источника в исследуемой цепи игнорируется, однако, схема должна обязательно включать какой-либо источник переменного сигнала.

На поле схем выводится уменьшенное изображение бодэ-плоттера – иконка (рис. П.1.9). Подключение прибора к исследуемой схеме осуществляется с помощью четырех клемм: двух входных («IN») и двух выходных («OUT»). Левые клеммы входов «IN» и «OUT» подключаются соответственно ко входу и выходу исследуемого устройства, а правые – заземляются.

После двойного щелчка мышью по иконке прибора открывается увеличенное изображение его панели управления (рис. П.1.9). Левое верхнее поле панели задает вид измеряемой характеристики: АЧХ (при нажатой кнопке «Magnitude») или ФЧХ (при нажатой кнопке «Phase»). Результаты измерений помимо отображения на информационном экране можно записать в текстовый файл. Для этого необходимо нажать кнопку «Save» и в диалоговом окне указать имя файла с расширением «bod», в котором числовые значения АЧХ и ФЧХ представляются в табличном виде. Для обеспечения большей точности измерения частотных характеристик достаточно увеличить количество отображаемых точек на экране (по умолчанию – 100) установкой требуемого значения в строке «Point per cycle» (меню «Analysis», пункт «Analysis Options», закладка «Instruments»).

Поле «Vertical» панели управления позволяет задать начальное («I» – initial) и конечное («F» – final) значения параметра, откладываемого по вертикальной оси, а также характер шкалы вертикальной оси – логарифмический («Log») или линейный («Lin»). При измерении АЧХ по вертикали откладываются отношения амплитуд напряжений (в линейном масштабе до 109, в логарифмическом − «±« 200 дБ). При измерении ФЧХ по вертикали отображаются значения фазового сдвига в градусах. Поле «Horizontal» панели управления настраивается аналогично, однако, по горизонтали всегда откладывается частота в Гц или в производных единицах.

В начале горизонтальной шкалы экрана расположен визир, который можно перемещать по экрану нажатием соответствующих кнопок со стрелками, либо «тащить» с помощью мышки. Координаты точки пересечения визира с графиком выводятся в информационных полях панели.
