• С помощью пункта меню Нагрузки ð РСУ ð Генерация таблицы РСУ (кнопка на панели инструментов) вызовите диалоговое окно Расчетные сочетания усилий (рис.3.12).

• В этом окне задайте следующие данные:

• для Загружения 1 выберите в списке Вид загружения – Постоянное (0) и щелкните по кнопке Подтвердить (в строке Номер загружения номер автоматически изменился на 2);

• для Загружения 2 выберите в списке Вид загружения – Временное длит. (1) и щелкните по кнопке Подтвердить (в строке Номер загружения номер автоматически изменился на 3);

• для Загружения 3 выберите в списке Вид загружения – Временное длит. (1) и щелкните по кнопке Подтвердить.

• Для окончания формирования таблицы РСУ, щелкните по кнопке Закрыть.

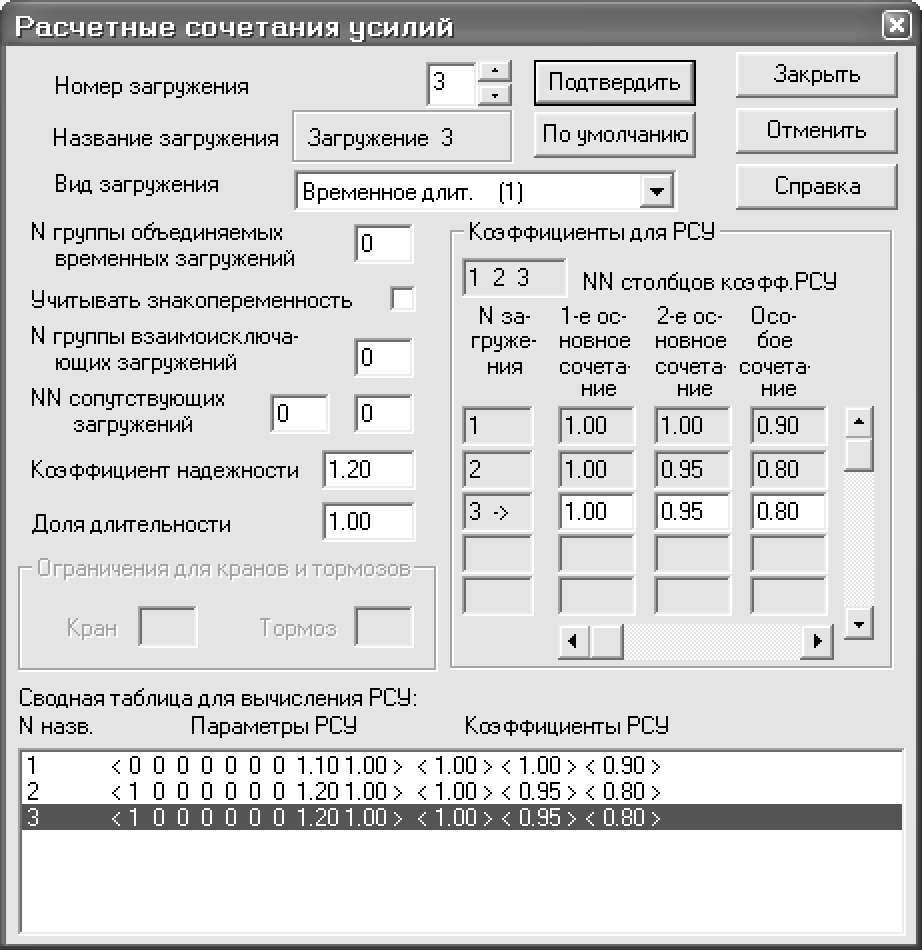

Рис. 3.12. Диалоговое окно Расчетные сочетания усилий

Этап 7. Статический расчет плиты

• Запустите задачу на расчет с помощью меню Режим ð Выполнить расчет (кнопка на панели инструментов).

Этап 8. Просмотр и анализ результатов расчета

• После расчета задачи, переход в режим результатов расчета осуществляется с помощью меню Режим ð Результаты расчета (кнопка на панели инструментов).

• В режиме просмотра результатов расчета по умолчанию расчетная схема отображается с учетом перемещений узлов (рис. 3.13). Для отображения схемы без учета перемещений узлов выполните пункт меню Схема ð Исходная схема (кнопка на панели инструментов).

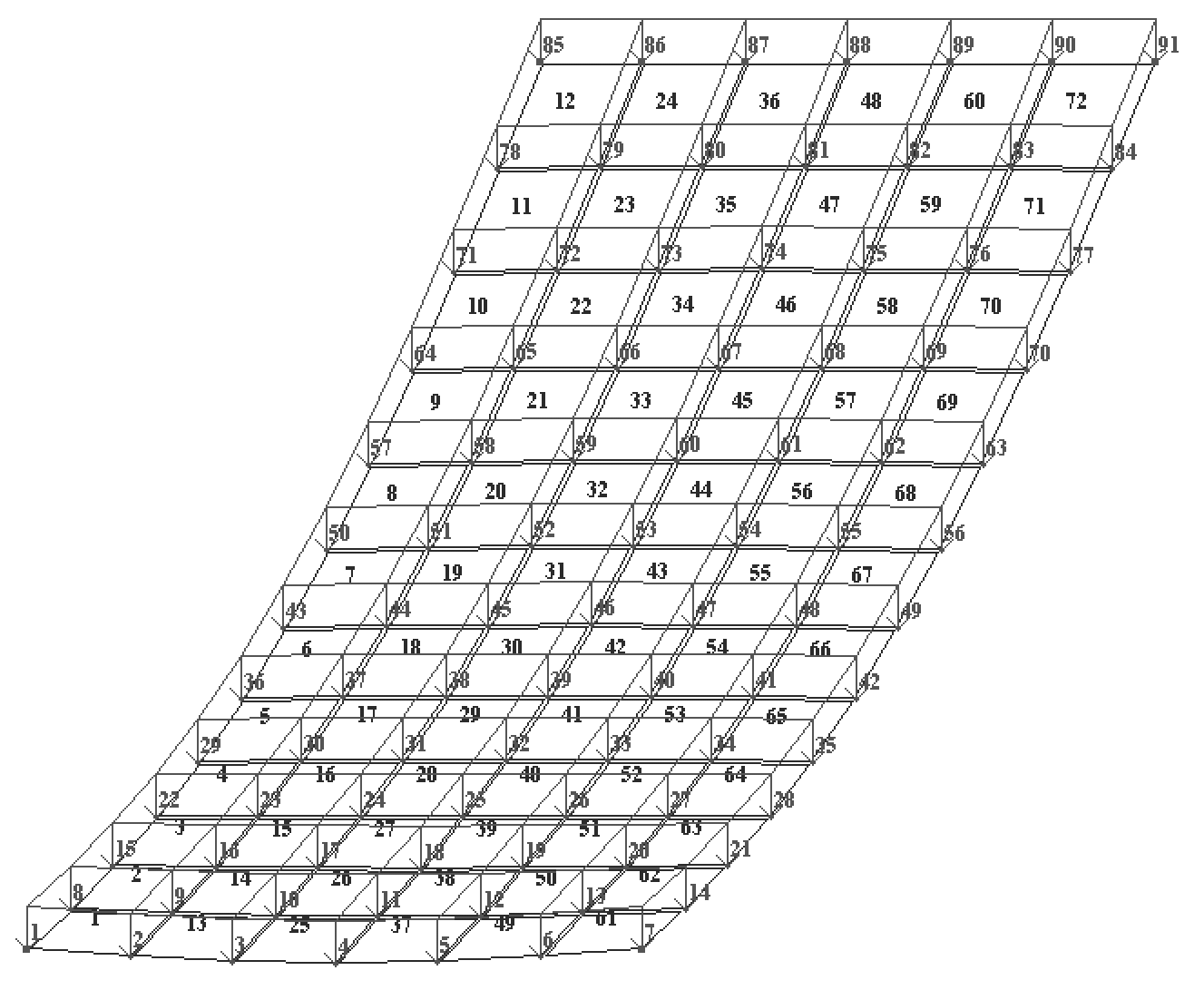

Рис. 3.13. Расчетная схема с учетом перемещений узлов

• Для отображения схемы без номеров элементов, номеров узлов и приложенных нагрузок выполните пункт меню Опции ð Флаги рисования (кнопка на панели инструментов).

• В диалоговом окне Показать при активной закладке Элементы отключите флажок Номера элементов.

• После этого активизируйте закладку Узлы и отключите флажок Номера узлов.

• Далее активизируйте закладку Общие и отключите флажок Нагрузки.

• Щелкните по кнопке – Перерисовать.

Вывод на экран изополей перемещений

• Выведите на экран изополя перемещений по направлению Z с помощью меню Деформации ð В глобальной системе ð Изополя перемещений ð Изополя перемещений по Z (кнопки , а затем на панели инструментов).

Вывод на экран мозаик напряжений

• Чтобы вывести на экран мозаику напряжений по Мх, выполните пункт меню Усилия ð Изополя ð Мозаика напряжений ð Mx (кнопки , а затем на панели инструментов).

• Для отображения мозаики напряжений по Мy, выполните пункт меню Усилия ð Изополя ð Мозаика напряжений ð My (кнопка на панели инструментов).

Смена номера текущего загружения

• На панели инструментов Загружения смените номер загружения на 2 и щелкните по кнопке – Подтвердить выбор.

Формирование и просмотр таблиц результатов расчета

• Для вывода на экран таблицы со значениями расчетных сочетаний усилий в элементах схемы выполните пункт меню Окно ð Стандартные таблицы.

• После этого в диалоговом окне Стандартные таблицы (рис. 3.14) выделите строку Расчетные сочетания усилий.

• Щелкните по кнопке Создать (для создания таблиц в формате HTML нужно установить флажок HTML-формат).

Рис. 3.14. Диалоговое окно Стандартные таблицы

• Для того чтобы закрыть таблицу, выполните пункт меню Файл ð Закрыть.

Подбор арматуры в системе ЛИР-АРМ

Для того чтобы начать работу с модулем ЛИР-АРМ, выполните следующую команду Windows:

Пуск ð Программы ð ЛИРА-САПР 2014 ð ЛИР-АРМ (с этого момента в отдельном окне работает модуль ЛИР-АРМ).

Этап 9. Импорт расчетной схемы

• Для импорта расчетной схемы выполните пункт меню Файл ð Импорт (кнопка на панели инструментов).

• В диалоговом окне Импорт (рис. 3.15) выделите файл Расчет плиты.

• Щелкните по кнопке Открыть.

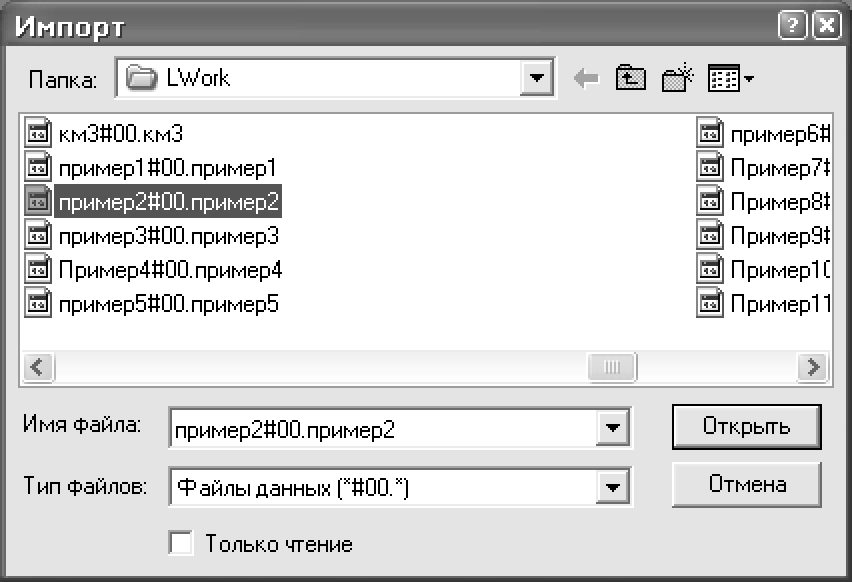

Рис. 3.15. Диалоговое окно Импорт

Э

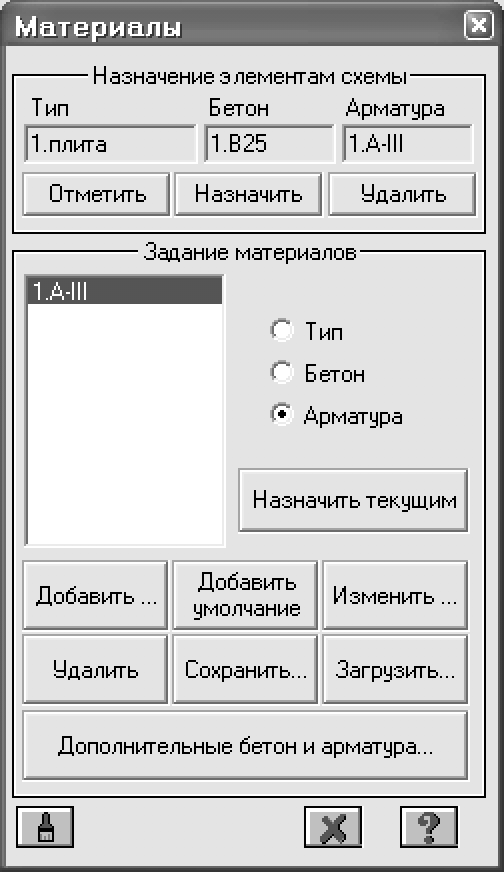

Рис. 3.16. Диалоговое окно Материалы

• С помощью меню Редактирование ð Задание и выбор материала (кнопка на панели инструментов) вызовите диалоговое окно Материалы (рис. 3.16).

• В этом диалоговом окне активизируйте радио-кнопку Тип и щелкните по кнопке Добавить.

• На экран выводится диалоговое окно Общие характеристики армирования (рис. 3.17), в котором задайте следующие параметры:

• в раскрывающемся списке выберите модуль армирования – оболочка (все остальные параметры остаются заданными по умолчанию).

• После этого щелкните по кнопке – Применить.

С

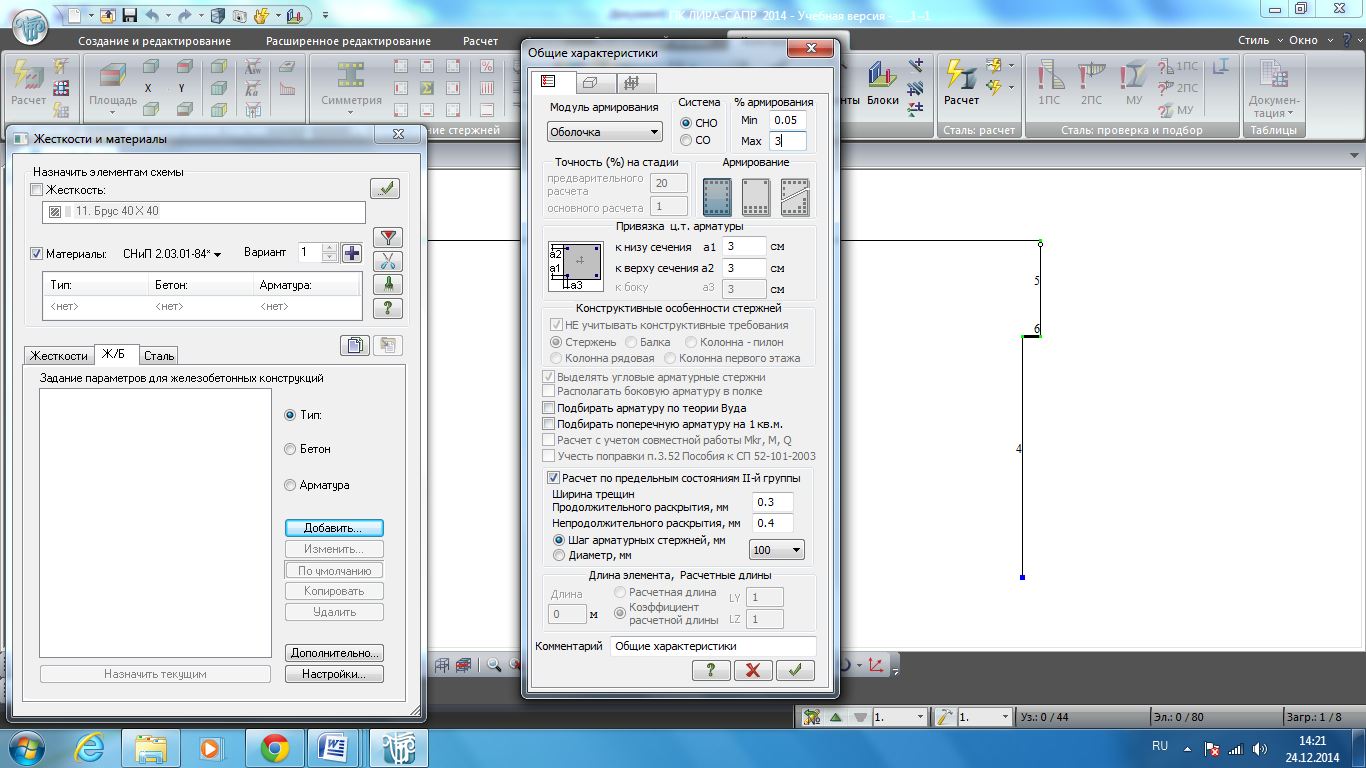

Рис. 3.17. Диалоговое окно Общие характеристики армирования

• В диалоговом окне Материалы активизируйте радио-кнопку Бетон.

• Щелкните по кнопкам Добавить умолчание и Назначить текущим (этой операцией по умолчанию принимается бетон класса В25).

• В этом же окне активизируйте радио-кнопку Арматура.

• Щелкните по кнопкам Добавить умолчание и Назначить текущим (этой операцией по умолчанию принимается арматура класса А-III).

Этап 11. Назначение материала

• Выполните пункт меню Выбор ð Отметка элементов (кнопка на панели инструментов).

• С помощью курсора выделите все элементы схемы.

• В диалоговом окне Материалы щелкните по кнопке Назначить.

• Закройте диалоговое окно Материалы щелчком по кнопке Закрыть.

Этап 12. Расчет армирования и просмотр результатов подбора арматуры

П

Рис. 3.18. Диалоговое окно Расчет

• Запуск задачи на подбор арматуры производится через меню Режим ð Расчет арматуры (кнопка на панели инструментов).

• В диалоговом меню Расчет (рис. 3.18) активизируйте радио-кнопку Расчет по РСУ.

• Щелкните по кнопке Выполнить расчет.

• После окончания расчета щелкните по кнопке Закрыть.

Просмотр результатов армирования

• Для просмотра информации о подобранной арматуре в одном из конечных элементов, выполните пункт меню Результаты ð Информация о подобранной арматуре (кнопка на панели инструментов) и укажите курсором на любой элемент (появляется диалоговое окно с полной информацией о выбранном элементе, в том числе и с результатами подбора арматуры).

• Закройте диалоговое окно щелчком по кнопке Закрыть.

• Чтобы посмотреть мозаику отображения площади нижней арматуры в пластинах по направлению оси X, выполните пункт меню Результаты ð Пластины ð Площадь нижней арматуры вдоль X (кнопка на панели инструментов, которая становится доступной после выполнения пункта меню Результаты ð Результаты для пластин (кнопка на панели инструментов)).

• Чтобы посмотреть мозаику отображения площади нижней арматуры в пластинах по направлению оси Y, выполните пункт меню Результаты ð Пластины ð Площадь нижней арматуры вдоль Y (кнопка на панели инструментов).

2.4. Содержание отчета

В отчете должна быть представлена распечатка мозаик напряжений, мозаика отображения площади нижней арматуры в пластинах по направлению оси X, по направлению оси Y.

Контрольные вопросы

1.Опишите принцип задания жесткостных параметров плиты?

2.Какие данные необходимы для подбора арматы в плите?

3.В каком виде представлены результаты подбора арматуры плиты?

Библиографический список

1. Программный комплекс ЛИРА-САПР. 2014. Руководство пользователя. Обучающие примеры/ Городецкий Д.А., Барабаш М.С., Водопьянов Р.Ю., Титок В.П., Артамонова А.Е.; под редакцией А.С. Городецкого–М., 2014, – 324 с.

2. Примеры расчета и проектирования: учебное пособие/ М.С. Барабаш, Ю.В. Гензерский, Д.В. Марченко, В.П. Титок. – Киев, 2005, – 106 с.

3. Компьютерные модели конструкций/ А.С. Городецкий, И.Д. Евзеров. – Киев, 2005, – 344 с.
