Материал: Разработка локальной вычислительной сети. методические рекомендации к выполнению курсового проекта по дисциплине «Сети и телекоммуникации». Сергеева Т.И., Сергеев М.Ю

-создание физической и логической модели сети (подразделы: разработка физической модели сети и выбор оборудования; логическая модель сети);

-настройка ip-адресов узлов сети (подразделы: настройка адресов рабочих станций; настройка адресов интерфейсов маршрутизаторов; настройка таблиц статической маршрутизации);

-настройка прикладных служб (подразделы: настройка службы DNS; развертывание службы HTTP);

-анализ сетевого трафика (подразделы: настройка протокола Net Flow на маршрутизаторе Router0; получение и анализ статистики на компьютере РС0; получение и анализ статистики на маршрутизаторе Router0).

В заключении указывают рассмотренные вопросы, освоенные технологии, перечисляют выполненные практические задания. Заключение также содержит описание преимуществ выбранного программного средства, примененного для достижения цели курсового проекта.

В конце курсового проекта указывают список использованной литературы. Литература должна быть издана за последние десять лет.

В тексте курсового проекта должны быть ссылки в квадратных скобках на литературу, приведенную в списке литературы.

1.3. Оформление курсового проекта

Основные правила оформления курсового проекта следующие. Оформление текста соответствует следующим правилам: курсовой проект

выполняют на бумаге размером А4, ориентация книжная; верхнее поле – 20 мм, нижнее поле – 20 мм, левое поле – 25 мм, правое поле – 15 мм; размер шрифта

– 14, межстрочный интервал – одинарный, отступ первой строки абзаца - 1,25 см; страницы нумеруются внизу по центру (вкладка «Вставка», кнопка «Номер страницы», Внизу страницы, Простой номер 2).

Автоматическая расстановка переносов устанавливается при выполнении следующих действий: вкладка «Разметка страницы», Расстановка переносов, Авто.

В тексте название таблицы пишут полностью. Например: «Структура сети приведена в таблице 1». Название таблицы прижимают к левому краю и пишут следующим образом: «Таблица 1 - Структура сети». Между названием таблицы и таблицей нет пустой строки. До названия таблицы и после таблицы есть пустая строка.

При разрыве таблицы на следующей странице пишут «Продолжение таблицы 1» или «Окончание таблицы 1».

Рисунки и подписи под рисунками выводят по центру страницы без абзацного отступа первой строки. Между текстом и рисунком, между рисунком и подписью под рисунком, между подписью рисунка и текстом выводят пустую строку. Пример оформления подписи под рисунком: «Рисунок 1 - Логическая модель сети».

21

2. МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО РАЗРАБОТКЕ СЕТИ СРЕДСТВАМИ CISCO PACKET TRACER

2.1.Методические рекомендации по разработке физической модели сети

ивыбору оборудования

Для создания физической модели сети необходимо выполнить следующие действия:

-перейти на уровень физического моделирования (на рабочей области в левом верхнем углу находится кнопка перехода Physical Workspace);

-щелкнуть по кнопке Home City (на рабочей области) для перехода на уровень города;

-щелкнуть по кнопке Corporate Office на рабочей области для перехода на уровень здания; по умолчанию в здании есть одна комната;

-если необходимо добавить еще комнат, то щелкнуть на панели по кноп-

ке New Closet$;

-перетащить созданные комнаты на план здания.

Для работы с графическими объектами справа имеется специальная панель, кнопки которой позволяют выбрать объект, переместить его, изменить размер, удалить и т.д.

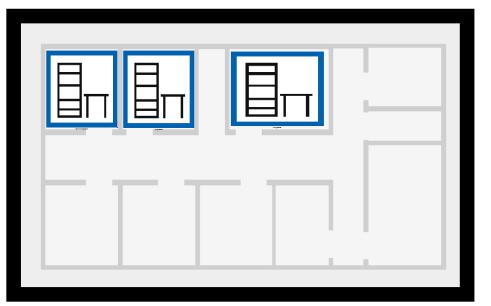

Результат описанных действий приведен на рис. 1.

Рис. 1. Результат формирования здания из трех комнат

Кнопка Select и щелчок по первой комнате обеспечивает переход в первую комнату. Кнопка Back на панели вверху позволяет вернуться назад на уровень здания.

Выбрав первую комнату, можно заполнить ее сетевым оборудованием.

22

Выбор оборудования осуществляют с помощью кнопок, расположенных в левом нижнем углу экрана. Оборудование разбито на группы. Выбрав группу, можно перетащить на рабочий стол нужное оборудование.

Для выбора маршрутизатора, коммутатора, сервера и двух рабочих станций поступают следующим образом:

-выбирают маршрутизатор (например, 2620XM, добавляют плату расширения NM-2FE2W, которая добавит в роутер ещё два интерфейса; добавление платы расширения производят в окне свойств маршрутизатора во вкладке Physical маршрутизатора); при выборе маршрутизатора автоматически формируется стойка, куда попадают маршрутизатор, коммутатор и сервер;

-выбирают коммутатор (например, 2950-24);

-выбирают сервер;

-выбирают две рабочие станции;

-связывают сервер и две рабочие станции с коммутатором, коммутатор -

смаршрутизатором.

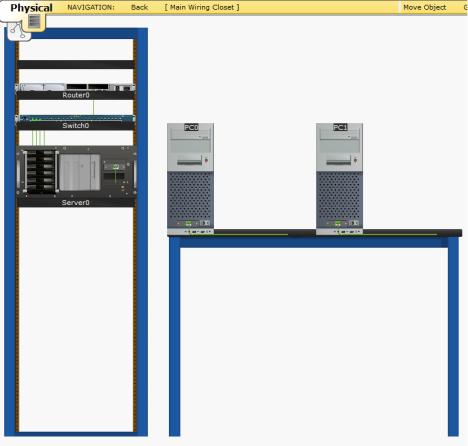

Результат выполненных действий представлен на рис. 2.

Рис. 2. Первая комната, заполненная оборудованием

С помощью кнопки Back возвращаются на уровень здания. Предположим, что второе помещение включает второй сервер, три рабо-

чие станции, коммутатор, маршрутизатор.

23

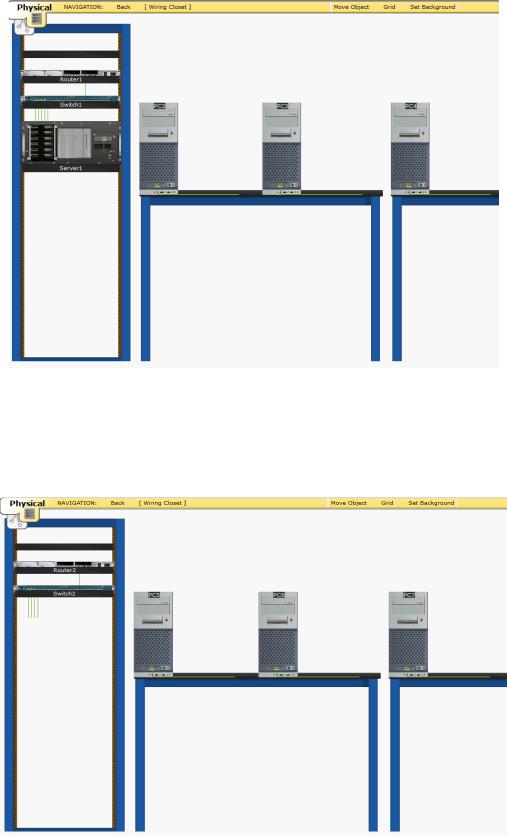

Результат выбора оборудования для второй комнаты приведен на рис. 3.

Рис. 3. Вторая комната, заполненная оборудованием

Предположим, что третье помещение включает три рабочие станции, коммутатор, маршрутизатор.

Результат выбора оборудования для третьей комнаты приведен на рис. 4.

Рис. 4. Третья комната, заполненная оборудованием

24

Для связывания маршрутизаторов между собой необходимо вернуться на уровень здания. Связывание производят следующим образом:

-выбирают вид кабеля (кроссовер),

-щелкают по первой комнате, выбирают оборудование (роутер) и свободный интерфейс;

-щелкают по второй комнате, выбирают оборудование (роутер) и свободный интерфейс.

Аналогично связывают второй и третий маршрутизаторы.

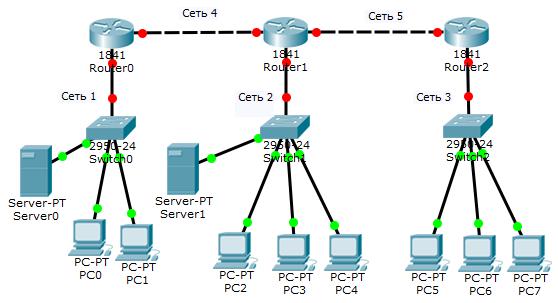

На логическом уровне модель сети и выбранное оборудование до настройки адресации приведены на рис. 5.

Рис. 5. Пример логической схемы сети

2.2. Методические рекомендации по настройке адресации

Для настройки IP-адресов рабочих станций необходимо осуществить щелчок по рабочей станции; выбрать в открывшемся окне вкладку «Рабочий стол» (Desktop), далее – «Настройка IP» (IP Configuration); в диалоговом окне ввести IP-адрес и маску (255.255.255.0). Также необходимо в строке Default Gateway ввести ip-адрес интерфейса маршрутизатора, связанного с сетью, в которой находится выбранный компьютер. Можно сразу указать адрес DNS сервера.

Допустим, осуществляют настройку ip-адресов для сервера Server0 и двух компьютеров PC0, PC1, находящихся в сети с адресом 150.50.1.0. Допустим, что данная сеть присоединена к маршрутизатору Router0 через интерфейс Fast Ethernet 0/0. Допустим, что DNS сервер находится на сервере Server0. Тогда возможные адреса компьютеров приведены в табл. 2.

25
