Трафик передавался с Ip-адреса 192.168.4.2 на Ip-адреса 192.168.1.3. Судя по порту 80, можно сделать вывод, что это трафик протокола http. Ip-протокол = 6. Здесь указывается протокол транспортного уровня, ин-

капсулируемый в пакет IP. Это говорит о том, что в качестве протокола транспортного уровня использовался протокол TCP (для UDP это значение будет составлять 17; для ICMP - 1).

Счетчик байтов (counter bytes) показывает значение 125; счетчик пакетов (counter packets) говорит о том, что было передано 3 пакета.

На рис. 7 приведен другой пример. Здесь уже видно, что через данный интерфейс Fa 0/0 было передано 10 различных видов трафика.

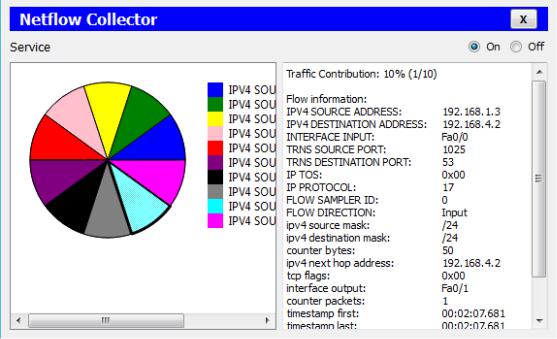

Рис. 7. Результат реализации второго примера в Netflow Collector

Для увеличения разнообразия проходящих трафиков можно осуществить следующие действия:

-справа на панели инструментов выбрать кнопку Add Complex PDU (C);

-щелкнуть по компьютеру-источнику трафика (например, по РС0);

-в открывшемся диалоговом окне необходимо выполнить ряд настроек;

-в окне Select Application выбрать тип трафика (например, HTTP (порт

80), HTTPS (порт 443), SMTP (порт 25), FTP (порт 21) и т.д.);

-в окне Destination IP Address набрать адрес компьютера-получателя

(например, 10.0.3.3);

-в окне Source IP Address набрать адрес компьютера-отправителя

(например, 10.0.1.3);

31

-в окне Starting Source Port указать порт источника (например, для

HTTP – 80, SMTP – 25, FTP – 21, HTTPS – 443);

-в окне Size указать размер пакета (например, 32 или 64);

-в окне One Shot Time указать, через сколько секунд будет отправлен пакет (например, 2) или указать периодичность посылки пакетов Periodic Interval;

-щелкнуть по кнопке Create PDU.

Результаты настройки приведены на рис. 8.

Данные настройки можно повторить несколько раз для разных компьютеров и типов трафика.

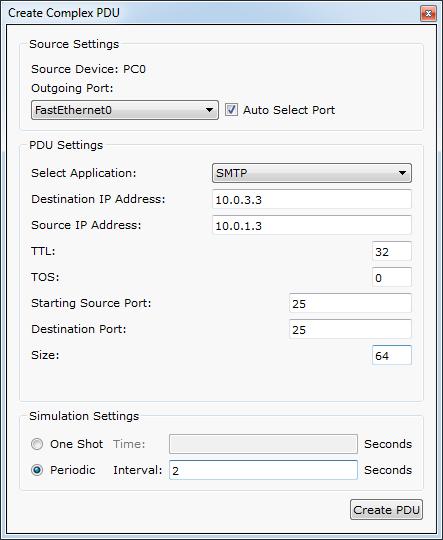

Рис. 8. Окно настройки параметров пакета данных

Расшифровка трафика на роутере выполняется с помощью команды:

Router# show ip cache flow

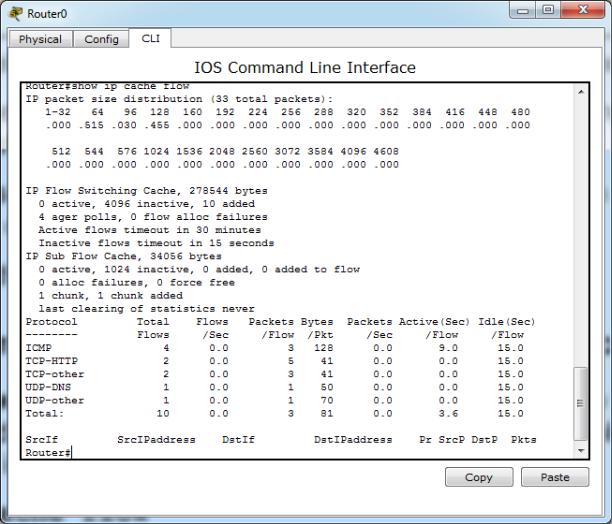

Данная команда набирается в окне CLI маршрутизатора. В результате будет получена следующая статистика (рис. 9).

32

Рис. 9. Статистика распределения трафика на интерфейсе fa 0/0

Вверхней части окна статистики представлено распределение длины передаваемых пакетов (как видно из этого распределения, все передаваемые пакеты были достаточно небольшой длины:

- с вероятностью 0.515 передаваемый пакет имел длину 64 б, - с вероятностью – 0.03 – 93 б и с вероятностью 0.455 – 128 б). Далее следует общая информация по IP-трафику:

- сколько было опросов (ager polls);

- какое было время ожидания активных (active flow timeout) и неактивных потоков;

- сколько сейчас байт в кеше и т.д.

Вконце статистики следует таблица, в которой представлены все используемые протоколы, которые были инкапсулированы в IP-пакет, и расшифровано, к какому протоколу прикладного уровня этот пакет относится. По каждому такому протоколу также приведена статистика:

- количество потоков;

33

-время передачи потока (в с);

-количество пакетов в одном потоке;

-количество байт в одном пакете;

-время передачи одного пакета;

-время активного и неактивного потоков.

В частности, в примере, приведенном на рис. 9, видно, что исследуемый трафик включал в себя 4 потока ICMP, 2 потока TCP, который использовал протокол HTTP, 2 потокаTCP, используемый другим прикладным процессом, 1 поток UDP, который использует служба DNS, и 1 поток UDP с некоторой другой службой прикладного уровня. ICMP-поток состоял из трех пакетов, TCPhttp – из 5 и т.д.

Результаты анализа трафика можно представить в виде таблиц. Например, анализ трафика с помощью Netflow Collector на компьютере

можно представить в виде табл. 5.

Таблица 5

Анализ трафика на компьютере РС0

Показатель

Значение показателя

Интерфейс входа (interface input)



Интерфейс выхода (interface output)



Ip-адрес источника (source address)



Ip-адрес получателя (destination address)



Порт (TRNS source port)



Счетчик байтов (counter bytes)



Количество пакетов (counter packets)



Результаты анализа трафика на маршрутизаторе можно представить в виде табл. 6.

Таблица 6

Анализ трафика на маршрутизаторе R0

Показатель

Значение показателя

Распределение длины передаваемых пакетов



Количество опросов (ager polls)



Время ожидания активных потоков (active



flow timeout)



Время ожидания неактивных потоков (in ac-



tive flow timeout)



Количество байт в кеше (Ip Sub Flow Cache)



На основе данных о распределении трафика на маршрутизаторе (рис. 9) можно оформить табл. 7.

34

Таблица 7 Статистика по протоколам, инкапсулированным в IP-протокол

Протокол

Кол-во

Кол-во пакетов

Кол-во байт



потоков

в одном потоке

в одном пакете
