РАСЧЕТ И ПРОЕКТИРОВАНИЕ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

УДК 624.04

УСТОЙЧИВОСТЬ КОНИЧЕСКОГО ДНИЩА РУБАШКИ ДВУСТЕННОГО СТАЛЬНОГО ГОРИЗОНТАЛЬНОГО РЕЗЕРВУАРА ПОДЗЕМНОГО ИСПОЛНЕНИЯ

С УЧЁТОМ НАЧАЛЬНЫХ НЕСОВЕРШЕНСТВ

В. В. Зверев1, Н. Ю. Тезиков2, К. Е. Жидков3

Липецкий государственный технический университет1,2,3 Россия, г. Липецк

1Д-р техн. наук, проф. кафедры металлических конструкций, тел.: +7 (4742) 398714, e-mail: 334055@bk.ru 2Канд. техн. наук, доцент кафедры металлических конструкций, тел.: +7 (4742) 398714, e-mail: 334055@bk.ru 2Канд. техн. наук, доцент кафедры металлических конструкций, тел.: +7 (4742) 398714, e-mail: 334055@bk.ru

Проведен анализ результатов расчета двустенного стального горизонтального подземного резервуар по действующей нормативной документации РФ. Показано, что при этом появляются неоправданные запасы по несущей способности. Изучение напряженно-деформированного состоянии резервуаров возможно путем применения сертифицированных в РФ программных комплексов

На основании имитационного моделирования с использованием программных средств SCAD и ANSYS выполнен расчет устойчивости пологого конического днища с тороидальным переходом применительно к рубашке сосуда РД-50-Г.

Проанализировано влияние начальных несовершенств (вмятин) на напряженно-деформированное состояние конструкций. Приведена зависимость критического давления от параметров вмятины. Расчёты выполняются в упругой линейной постановке.

Выявлено, что наличие дефектов в виде вмятин в ряде случаев оказывает положительное влияния на напряженно-деформированное состояние конструкций. Результаты численного эксперимента иллюстрируют тот факт, что величина коэффициента запаса по устойчивости, рекомендованная нормами расчёта, может быть уменьшена.

Ключевые слова: двустенный стальной горизонтальный подземный резервуар, коническое днище, численное моделирование, вмятины.

Введение

К настоящему времени накоплен опыт успешной эксплуатации двустенных стальных горизонтальных резервуаров подземного исполнения в различных грунтовых условиях.

Вместе с тем нормы расчёта резервуаров [1] содержат ряд условностей, приводящих к проектированию с неоправданными запасами несущей способности.

Рассмотрим сосуд типа РД-50-Г вместимостью 51,5 м3, предназначенный для хранения нефтепродуктов с температурой от −40°C до +90°C плотностью до 1 т/м3.

Сосуд относится к группам 5а, 5б по [1].

Габаритный внешний диаметр цилиндрической части – 2398 мм. Толщина корпуса (внутренней оболочки) – 5 мм, толщина рубашки (внешней оболочки) – 4 мм, толщины конических днищ (внутреннего и внешнего) – 5 мм. Внешняя высота конуса корпуса – 290 мм, рубашки – 295 мм.

Между цилиндрами корпуса и рубашки установлены кольцевые прокладки толщиной 5 мм, служащие для создания технологического зазора. Кольцевые прокладки фиксируются на корпусе только одним своим торцом с помощью сварного шва. Таким способом

___________________________________________

© Зверев В.В., Тезиков Н. Ю., Жидков К. Е., 2019

52

достигается скольжение прокладок по корпусу и рубашке, что обеспечивает силовое взаимодействие между ними только посредством нормальных давлений по полосе. Пространство между корпусом и рубашкой заполняется азотом либо тосолом.

Корпус сосуда укреплён несколькими внутренними кольцами жёсткости.

Сосуд эксплуатируется при расчётном давлении внутри корпуса 0,7 кг/см2, расчётном давлении между корпусом и рубашкой 0,35 кг/см2. Возможны расчётные ситуации, когда независимо друг от друга указанные внутренние давления равны нулю. Отрицательные давления газовых сред (разрежение) не допускаются системой управления.

Условие несущей способности конического днища по [3] можно записать в виде

Здесь p – внешнее давление, перпендикулярное поверхности конуса, [p]П и [p]E – допускаемые давления из условий соответственно прочности и устойчивости в пределах упругой работы стали.

Отсюда следует, что допускаемое наружное давление равно

> L ? Е > L ? L

Е

Параметры сосуда РД-50-Г таковы, что согласно [3] величины [p]П и [p]E отличаются на порядок: для днища рубашки [p]П = 2,65 кг/см2, [p]E = 0,304 кг/см2.

Из численных данных следует, что Е и, как следствие, [p] ≈[p]E, то есть величина допускаемого наружного давления на днище фактически определяется расчётом на устойчивость.

Формулы норм проектирования [3] для расчёта конических днищ на устойчивость основаны на безмоментной теории упругих конических оболочек (см., в частности, [4, 5]). Известно, что листовые конструкции чувствительны к начальным несовершенствам [6, 7, 8]. Разумеется, нормы расчёта [1] оперируют идеальными моделями, а возможные начальные несовершенства учитываются введением в формулу [p]E коэффициента запаса по устойчивости ny = 2,4. Тем самым критическое внешнее давление нормами уменьшается в 2,4 раза, а толщина конического днища увеличивается в (более чем в полтора) раза.

Моделирование напряженно-деформированного состояния сосуда РД-50-Г

Проанализируем численно устойчивость пологого конического днища с тороидальным переходом применительно к рубашке сосуда РД-50-Г и определим, при каких начальных несовершенствах падение критического внешнего давления составит 2,4 раза. Расчёты проведём в упругой линейной постановке.

По нормам расчёта [3] допускаемое давление из условия устойчивости [p]E без учёта ny составляет 0,730 кг/см2. Обозначим эту величину [p]*E.

Для моделирования резервуаров успешно используются современные программные комплексы, позволяющие с достаточной степенью точности оценить напряженнодеформированное состояние конструкций [9].

На первом этапе – верификации моделей – были рассмотрены две следующие расчётные схемы.

53

1.Расчётная схема, реализованная в программном комплексе ANSYS, состоит из днища и цилиндрического участка от закругления днища до внутреннего кольца жёсткости (рис. 1). Днище и цилиндрический участок соединены сваркой внахлёстку (узел А).

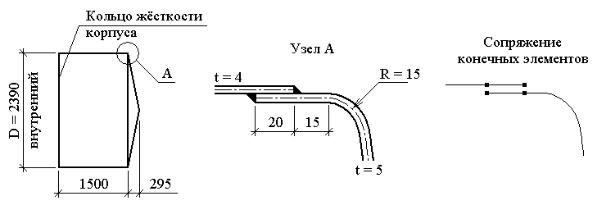

Рис. 1. Схема модели для ANSYS

Твёрдотельная модель ANSYS включает в себя конус с отбортованными краями и цилиндрическую часть. Расчёты выполнены при следующих параметрах модели: а) вариант расчётов – h-метод, б) тип конечных элементов – упругий четырёхузловой элемент оболочки SHELL63, в) материал – сталь с модулем упругости, соответствующим максимальной температуре нефтепродуктов. Конечно-элементная модель сгенерирована автоматически с длинами граней конечных элементов: для криволинейных участков отбортовки – 0,5 см, для конуса и цилиндра – 5 см. Сопряжение конечных элементов в местах сварных швов моделируется объединением линейных перемещений узлов, выделенных на рис. 1. В месте расположения внутреннего кольца жёсткости заданы внешние шарнирные связи.

Модель рассчитана на равномерное давление, действующее перпендикулярно поверхностям конечных элементов.

Статический расчёт на внутреннее давление. Напряжения в узлах, находящихся в сере-

дине цилиндрической части, с хорошей точностью совпадают с напряжениями, вычисленными по безмоментной теории цилиндрических оболочек.

Расчёт на внешнее давление. Выполнен статический расчёт и анализ устойчивости системы. Критическое внешнее давление равно 0,758 кг/см2 или 1,038×[p]*E. Потеря устойчивости сопряжена с появлением шести волн в конической части модели без изменения формы цилиндрической части.

2.Расчётная схема, реализованная в программном комплексе SCAD Structure, состоит только из отбортованного днища (конуса, переходного участка и короткого цилиндра высотой 35 мм, см. рис. 1). Модель создана из треугольных конечных элементов оболочки типа 42. Конус разбит на 24 шага конечных элементов по длине образующей и на 148 шагов конечных элементов по углу вращения 360°. Материал – аналогично модели ANSYS. Модель имеет шарнирные внешние связи в узлах по окружности цилиндра.

Выполнены упругий линейный расчёт модели при внешнем давлении и проверка общей устойчивости. Критическое внешнее давление равно 0,792 кг/см2 или 1,085×[p]*E. Картина потери устойчивости полностью аналогична модели ANSYS.

Конструкция, рассчитанная в SCAD, из-за отсутствия цилиндрической части длиной 1,5 м является менее податливой, чем конструкция, рассчитанная в ANSYS. Это иллюстрируется результатами расчётов. Одновременно с этим обе модели показали хорошее совпаде-
