Материал: Строительная механика и конструкции. Сафронов В.С., Ефимов М

ферм с различным числом панелей на произвольный случай выполнялось методом индукции с привлечением специальных операторов системы Maple для составления и решения рекуррентных уравнений. Эти же, хорошо апробированные подходы можно применить и в настоящей задаче при анализе колебаний грузов.

Примем, что грузы имеют только вертикальные смещения. Учитывая, что горизонтальная жесткость фермы значительно больше вертикальной, можно предположить, что горизонтальные смещения добавят лишь высшие частоты, наименее интересные для практики. Выбрав вертикальные смещения за обобщенные координаты, составим уравнение движения. Исследуемая система имеет N=2n–1 степеней свободы (рис. 2),

[M N ]Y [DN ]Y 0 ,

где Y – вектор вертикальных перемещений масс, [DN ] – матрица жесткости, [M N ] – матрица

инерции. Принимая массы грузов одинаковыми, матрицу инерции получаем диагонального вида

Элементы матрицы податливости [BN ] , являющейся обратной к матрице жесткости [DN ], определяются по формуле Максвелла-Мора:

3

bi, j Sk(i) Sk( j )lk / (EF ) , k 1

где EF — жесткость стержней, Sk(i) — усилие в стержне k от действия единичной вертикальной силы в узле i, lk — длина стержня k, 8n 4 — число стержней фермы вместе с тремя опорными. Три опорные стержня предполагаются жесткими.

Рис. 2. Схема нумерации узлов с массами, n=3

где d a2 h2 — длина раскоса. Для n=2,3,4 матрицы, входящие в решение, имеют вид

15

Обобщая эти матрицы методом индукции, получаем выражения для их элементов. Учитывая бисимметрию матриц, сначала получаем выражения для базисного треугольника матрицы [ AN ] :

2 3 6n 3 j ,

1 4 j2 6(1 2n) j 8n2 12n 2,

0 2 j3 4(1 2n) j2 2(4n2 6n 1) j 8n2 4n.

При n=3, базисный треугольник матрицы [ A5 ] имеет вид

Остальные элементы (вместо условно проставленных нулей) получаются из свойства симметрии (отражение относительно главной диагонали)

Ai, j Aj,i , j 1,..., n , i j 1,..., 2n 1,

и бисимметрии (отражение относительно побочной диагонали):

Элементы базисного треугольника матрицы [CN ]:

Остальные элементы также получаются отражением относительно диагоналей матри-

цы:

Ci, j C j,i , j 1,..., n , i j 1,..., 2n 1,

Ci,2n j C2n i, j , j 1,..., 2n 1, i j 1,..., 2n 1

16

Частоты колебаний узлов выражаются через собственные числа k матрицы [BN ]

k 1/ m k , k 1,..., N.

При n=2 собственные частоты имеют вид

1 * (a3 h3 d 3 ) / (2h2 EF ),

2,3 (6a3 2h3 2d 3 2(4a3 h3 d 3 )) / (2h2 EF ).

При n=3 собственные частоты системы с пятью степенями свободы имеют вид

Аналогичные, хотя и более громоздкие аналитические выражения имеют собственные числа и при n = 4, 5, ... . Характерно то, что во всех наборах собственных чисел имеется чис-

ло * (a3 h3 d 3 ) / (2h2 EF) . Более того, соответствующая собственная частота колебаний является средней в спектре. Это наиболее наглядно проявляется в графиках зависимости частоты от высоты фермы (рис. 3-5). Графики частот (рад/c) построены при EF 0, 2 108 Н ,

a= 4 м. Максимальное значение частоты * (2 / 3)EF / (ma) соответствует соотношению размеров .h 4a / 3

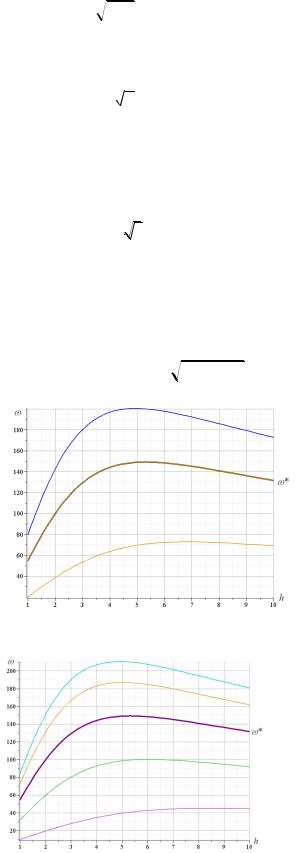

Рис. 3. Частоты колебаний при n = 2

Рис. 4. Частоты колебаний при n = 3

17

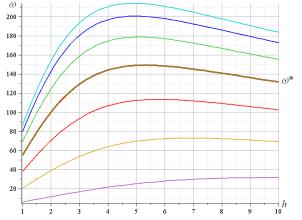

Рис. 5. Частоты колебаний при n = 4

Таким образом, получены точные аналитические выражения для частот колебаний грузов в узлах балочной фермы в зависимости от числа панелей. Несмотря на то, что здесь приведены формульные решения только для n=2 и n=3, для других чисел панелей решения, хотя и более громоздкие, содержащие корни квадратных уравнений, также могут быть выписаны или по приведенному алгоритму использованы в расчетных программах. При этом, вероятно основными результатами настоящего исследования можно считать обнаружения в спектре частот одной частоты, не зависящей от числа панелей, а также определение простого явного выражения ее экстремума по высоте фермы. Безусловно, эти результаты во многом базируются на нахождении формул (1) и (2). Это составило основную трудность работы. Преодолеть проблемы индуктивного обобщения вида матриц по трем параметрам (i, j, n) помог опыт авторов по нахождению общих решений для прогиба регулярных ферм [12,13] и упрощения преобразований, доступные для бисимметричных матриц [14].

Библиографический список

1.Bachmann H. Vibration Problems in Structures: Practical Guidelines, Birkhäuser Verlag,

Basel, 1995. 234 p.

2.Алдушкин Р. В., Савин С. Ю. Исследование работы треугольных ферм при статических и динамических воздействиях // Строительство и реконструкция. 2010. №. 3-29. С. 3-6.

3.Рыбаков Л. С., Мишустин И. В. Собственные колебания плоских регулярных упругих ферм ортогональной структуры // Механика композиционных материалов и конструкций. 1999. Т. 5. №. 2. С. 3-16.

4.Рыбаков Л. С., Мишустин И. В. Применение метода сосредоточенных масс к анализу собственных упругих колебаний одной регулярной ферменной структуры // Механика композиционных материалов и конструкций. 1999. Т. 5. №. 4. С. 51-64.

5.Мишустин И.В., Рыбаков Л. С. Колебания плоских упругих ферм ортогональной структуры //Известия Российской академии наук. Механика твердого тела. 2003. №. 2. С. 168-184.

6.Коробко В. И., Алдушкин Р. В., Бояркина О. В. Экспериментальные исследования стальных ферм с параллельными поясами на статические и динамические воздействия // Известия Орел ГТУ. Серия «Фундаментальные и прикладные проблемы техники и технологии». Орел: Орел ГТУ. 2009. №. 2/274. С. 9-12.

7.Ахмедова Е.Р., Канатова М.И. Собственные частоты колебаний плоской балочной фермы регулярной структуры // Наука и образование в XXI веке: сборник научных трудов по материалам Международной научно-практической конференции 31 октября 2014 г. в 17 частях. Часть 11. Тамбов: ООО «Консалтинговая компания Юком», 31 октября 2014. С. 17-18.

18

8.Канатова М.И. Частотное уравнение и анализ колебаний плоской балочной фермы// Trends in Applied Mechanics and Mechatronics. М: Инфра-М. 2015. Т. 1. С. 31-34.

9.Кирсанов М.Н. О влиянии наклона подвижной опоры на жесткость балочной фермы // Вестник МГСУ. 2016. № 10. С. 35–44.doi: 10.22227/1997-0935.2016.10.35-44

10.Заборская Н. В. О горизонтальном смещении опоры плоской балочной фермы // Перспективы развития науки и образования: сб. науч. тр. по мат-лам Междунар. науч.- практ. конф. 28 февраля 2015 г.: Часть 9. Тамбов, 2015. С. 58 - 60.

11.Ванин М.В., Каганович А.Ф. О жесткости простой балочной фермы с произвольным числом панелей // Вестник научных конференций. 2016. № 3-6(7). Наука и образование в жизни современного общества: по материалам международной научнопрактической конференции 31 марта 2016 г. Часть 6. С. 18-19.

12.Осадченко Н.В. Аналитические решения задач о прогибе плоских ферм арочного типа // Строительная механика и конструкции. 2018. Т.1. №16. С. 12–33.

13.Кирсанов М.Н. Плоские фермы. Схемы и расчетные формулы: справочник. М.: ИН- ФРА-М, 2019. 238 с.

14.Vorobiev O., Kirsanov M., Cherepanov S. About some bissymmetric matrix of regular type

Наука и образование в XXI веке. Сборник трудов по материалам Международной научно-практической конференции. 30 сентября 2013 г. Часть 23. Тамбов, 2013. Издво ТРОО "Бизнес-Наука-Общество", С.8-9.
