Материал: Строительная механика и конструкции. Сафронов В.С., Козлов А
Для получения этих выражений потребовалось составить, а потом решить однородные рекуррентные уравнения степени не выше четвертой. При этом задействованы операторы rgf_findrecur и rsolve из пакета genfunc системы Maple. Некоторые коэффициенты оказались независимыми от числа m вертикальных панелей, а коэффициент C4 m 1 не
зависит от числа панелей в консоли. Для проверки индукцию можно выполнить в обратном порядке — сначала по m, потом по n.
Графики полученного решения позволяют проанализировать некоторые его особенности. Построим графики зависимости относительного (безразмерного) прогиба
' EF / (P0L) , где |
P P0 / n |
от числа панелей n при разных высотах с и длине консоли |
L=bn=5 м (рис. 3). |
В такой постановке с увеличением n уменьшается длина панели в |
|
консоли, а прогиб сначала уменьшается. При значительных n начнет расти, что становится
ясно из положительной линейной асимптотики |
lim '/ n 2c / L . |
|
n |

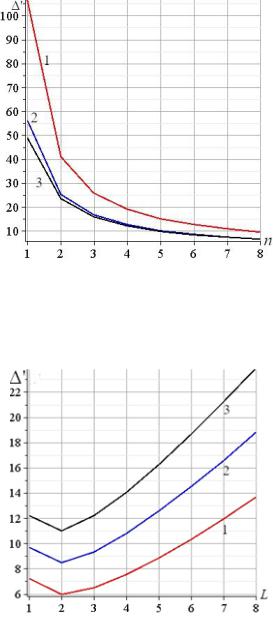

Рис. 3. Зависимость прогиба от числа панелей n при разных с, L=5 м.
1– c=1 м; 2– c=2 м; 3– c=3 м, m = 5, h = 2 м, a = 2 м
В этой же постановке зависимость прогиба от длины консоли представлена кривыми на рис. 4.
Рис. 4.Зависимость прогиба от пролетов L при разных высотах h, n=4.
1—h=1 м; 2—h=2 м; 3—h=3 м, m = 5, с = 2 м, a = 2 м
20
Здесь наблюдается явно выраженный минимум прогиба, дающий возможность оптимизировать конструкцию по жесткости подбором ее размеров и числа панелей. На рис. 5 графики прогиба строятся в зависимости от высоты консоли c. Это один из важнейших параметров конструкции, определяющий ее жесткость. Интересно отметить эффект самопересечения кривых, означающий в данном случае, что при с = 4,5 м прогиб конструкции на конце консоли при L=2м и L=3 м одинаковый.

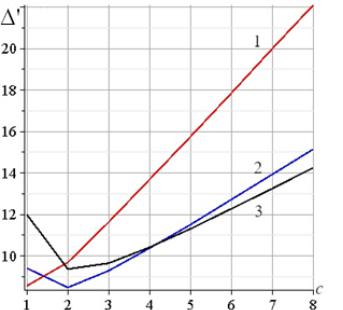

Рис. 5. Зависимость прогиба от с при разных пролетах L, a=2 м.
1— L=1 м; 2— L=2 м; 3— L=3 м, m = 5, h = 2 м, n = 4
Асимптотика
2 |
a |
2 |
lim '/ m h(2L |
|
|
m |
|
|
решения по числу панелей в стойке m линейная:
2aL / (naL) .
Заключение
Сравнивая полученное решение с аналогичными точными формулами для прогиба балочных ферм [20-21], замечаем, что за счет необычно большого числа параметров расчетная формула здесь существенно более сложная и содержит девять коэффициентов, которые надо определять индукцией. Обычно [13-19] таких коэффициентов не более четырех. С другой стороны, двойная индукция в этой задаче затронула лишь часть коэффициентов, что существенно ускорило расчеты. Полученное решение может служить как некий тест для оценки численного решения этой конструкции, а большое число независимых параметров, входящих в формулу, позволяет использовать ее для широкого класса задач.
Библиографический список
1.Игнатьев В.А. Расчет регулярных стержневых систем – Саратов: Саратовское высшее военно-химическое военное училище, 1973.
2.Кирсанов М.Н. Индуктивный анализ влияния погрешности монтажа на жесткость и прочность плоской фермы // Инженерно-строительный журнал. 2012. № 5 (31). С. 38-42.
3.Kirsanov M. An inductive method of calculation of the deflection of the truss regular type // Architecture and Engineering. 2016. Т. 1. № 3. С. 14-17.
21
4.Кирсанов М.Н. Индуктивный анализ деформации арочной фермы// International Journal for Computational Civil and Structural Engineering. 2018. Т. 14. № 1. С. 64-70.
5.Кирсанов М.Н. Сравнительный анализ жесткости двух схем арочной фермы // Строительство уникальных зданий и сооружений. 2015. № 9 (36). С. 44-55.
6.Кирсанов М.Н. Аналитическое исследование деформаций плоской фермы арочного типа // Вестник государственного университета морского и речного флота им. адмирала С.О. Макарова. 2015. № 3 (31). С. 42-48.
7.Кирсанов М.Н. Аналитическая оценка прогиба и усилий в критических стержнях арочной фермы // Транспортное строительство. 2017. № 9. С. 8-10.
8.Кирсанов М.Н. Формулы для расчета прогиба арочной фермы // Строительная механика и конструкции. 2018. Т. 1. № 16. С. 7-11.
9.Кирсанов М.Н. Анализ прогиба арочной фермы // Строительная механика инженерных конструкций и сооружений. 2017. № 5. С. 50-55.
10.Кирсанов М.Н., Степанов А.С. О зависимости деформаций плоской арочной фермы от числа панелей // Строительная механика и расчет сооружений. 2017. № 5 (274). С. 9-14.
11.Кирсанов М.Н. Формулы для расчета деформаций арочной фермы с произвольным числом панелей // Строительство уникальных зданий и сооружений. 2018. № 4 (67). С. 86-94.
12.Voropai R.A., Kazmiruk I.Yu. Analytical study of the horizontal stiffness of the flat statically determinate arch truss. Bulletin of Scientific Conferences. 2016. № 2-1(6). Pp. 10-12
13.Bolotina T. D.The deflection of the flat arch truss with a triangular lattice depending on the number of panels//Bulletin of Scientific Conferences. 2016. № 4-3(8). P.7-8.
14.Kazmiruk I.Yu. On the arch truss deformation under the action of lateral load // Science Almanac. 2016. No. 3-3(17). Pp. 75-78.
15.Rakhmatulina A.R., Smirnova A.A. The dependence of the deflection of the arched truss loaded on the upper belt, on the number of panels//Научный альманах. 2017. N 2-3(28). С. 268-271.
16.Воропай Р. А., Доманов Е.В. Вывод общей формулы для сдвига подвижной опоры фермы арочного типа индукцией по двум параметрам в системе Maple // Постулат. 2019. №2. С. 11.
17.Voropay R.A., Domanov E.V. Analytical solution of the problem of shifting a movable support of a truss of arch type in the Maple system // Postulat. 2019. № 1.
18.Kitaev S.S. Derivation of the formula for the deflection of a cantilevered truss with a rectangular diagonal grid in the computer mathematics system Maple// Postulat. 2018. No. 5-1(31).
19.Rakhmatulina A.R., Smirnova A.A. Two-parameter derivation of the formula for deflection of the console truss // Postulat. 2018. No. 5-1(31). ?. 22.
20.Voropay R.A., Domanov E.V. The dependence of the deflection of a planar beam truss with a complex lattice on the number of panels in the system Maple // Постулат. 2019. № 1. С. 12
21.Кирсанов М.Н. Аналитический расчет регулярной балочной фермы с произвольным числом панелей со сложной решеткой // Строительная механика и расчет сооружений. 2016. № 3 (266). С. 16-19.
22.Кирсанов М.Н. К выбору решетки балочной фермы // Строительная механика инженерных конструкций и сооружений. 2017. № 3. С. 23-27.
23.Кирсанов М.Н. Расчет жесткости стержневой решетки // Вестник машиностроения. 2015. № 8. С. 48-51.
24.Кирсанов М.Н., Маслов А.Н. Формулы для расчета прогиба балочной многорешетчатой фермы // Строительная механика и расчет сооружений. 2017. № 2 (271). С. 6-10.
25.Кирсанов М.Н. Аналитический расчет балочной фермы со сложной решеткой // Строительная механика и расчет сооружений. 2015. № 3 (260). С. 7-12.
26.Кирсанов М.Н. Вывод формулы для прогиба решетчатой фермы, имеющей случаи кинематической изменяемости // Строительная механика и конструкции. 2017. Т. 1. № 14. С.
27-30.
27.Кирсанов М.Н. Оценка прогиба и устойчивости пространственной балочной фермы // Строительная механика и расчет сооружений. 2016. № 5 (268). С. 19-22.
28.Кирсанов М.Н. Аналитическое исследование жесткости пространственной статически определимой фермы // Вестник МГСУ. 2017. Т. 12. № 2 (101). С. 165-171.
29.Кирсанов М.Н. Особенности аналитического расчета пространственных стержневых систем // Строительная механика и расчет сооружений. 2011. № 5 (238). С. 11-15.
22
30.Кирсанов М.Н. Аналитический расчет пространственной стержневой регулярной структуры с плоской гранью // Строительная механика и расчет сооружений. 2015. № 2 (259). С. 2-6.
31.Кирсанов М.Н. Аналитический расчет прогиба пространственного прямоугольного покрытия // Вестник МГСУ. 2018. Т. 13. № 5 (116). С. 579-586.
32.Кирсанов М.Н. Расчет Г-образной фермы крепления дорожных знаков и оборудования // Научный журнал строительства и архитектуры. 2019. № 1 (53). С. 84-92.
33.Орлов И.В. Статический расчет стержневой модели кронштейна для крепления реклам, уличного освещения и электронного оборудования. Постулат. 2018. №12.
34.Arutyunyan V. B. Analytical calculation of the deflection street bracket for advertising // Postulat.
2019. № 1.
35.Ghaffarzadeh H., Nikkar A. Explicit solution to the large deformation of a cantilever beam under point load at the free tip using the variational iteration method-II // Journal of Mechanical Science and Technology. 2013. Т. 27. №. 11. С. 3433-3438.
36.Wang J., Chen J. K., Liao S. An explicit solution of the large deformation of a cantilever beam under point load at the free tip // Journal of Computational and Applied Mathematics. 2008. Т. 212. №. 2. С. 320-330.
37.Salehi P., Yaghoobi H., Torabi M. Application of the differential transformation method and variational iteration method to large deformation of cantilever beams under point load // Journal of mechanical science and technology. 2012. Т. 26. №. 9. С. 2879-2887.
38.Kimiaeifar A. et al. Analytical solution for large deflections of a cantilever beam under nonconservative load based on homotopy analysis method // Numerical Methods for Partial Differential Equations. 2011. Т. 27. №. 3. С. 541-553.
39.Beléndez T., Neipp C., Beléndez A. Large and small deflections of a cantilever beam // European journal of physics. 2002. Т. 23. №. 3. С. 371.
40.Holden J. T. On the finite deflections of thin beams // International Journal of Solids and Structures.
1972. Т. 8. №. 8. С. 1051-1055
