Исходная формула включения для пуска вперед механизма Ml fz = X 2 X3Z тактирующем сигнале Х3 = 1 поддается только частичному

упрощению и приводится к виду f1 = X3 Z. В некоторых случаях исходные формулы включения не поддаются упрощению.

При переборе вариантов при упрощении формул включения следует руководствоваться правилом: набор сигналов, входящих в упрощенную формулу при рабочем состоянии не должен встречаться в запрещенных состояниях.

4.4 Построение системы управления на пневматических элементах

Построение схемы путевого управления на пневматических элементах начинается со схематического изображения пневмоцилиндров, поршни которых соединены с исполнительными органами и движутся в соответствии с тактограммой (рисунок 4.1).

Поршни всех трех механизмов показываются в крайних левых положениях, которые соответствуют исходным (нижним) положениям на тавтограмме. При этом штоки поршней нанимают на конечные выключатели Х1, X2, X3. Каждый из этих выключателей представляет собой двухпозиционный трехлинейный распределитель, условное изображение которого состоит из двух квадратов, соответствующим двум возможным положениям его подвижной части и трех линий (трубопроводов).

Первая линия соединена с источником сжатого воздуха (кружок с точкой), вторая линия соединена с атмосферой (треугольник), третья линия дает сигнал в управляющее устройство. Каналы (проходы) изображаются линиями со стрелками, показывающими направление потоков. Закрытый канал имеет поперечную черту. В нажатом положении у конечного выключателя атмосфера соединена с закрытым каналом, а сжатый воздух по открытому каналу поступает в управляющее устройство, то есть дает сигнал (например Х1 = 1). Для того, чтобы представить действие выключателя в другой позиции, надо передвинуть один из квадратов на место другого, оставляя все линии провода и отвода воздуха в прежнем положении. Тогда можно видеть, что для не нажатого выключателя сигнал на вход в

управляющее устройство не поступает (например X1 = 0), там как соответствующая линия соединена с атмосферой.

2

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

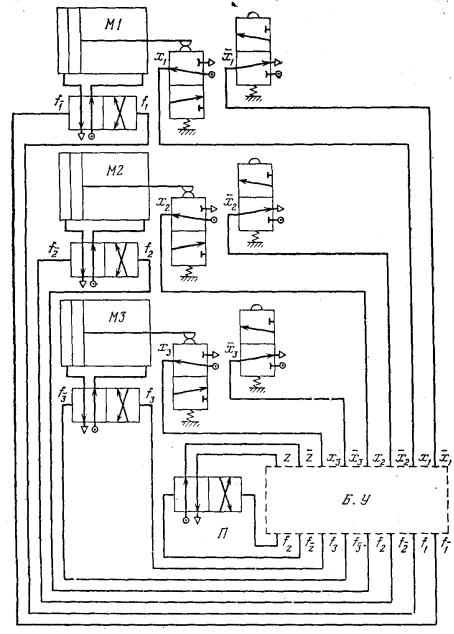

Рисунок 4.1

Под цилиндрами в тех же условиях обозначениях вычеркиваются изображения двухпозиционных четырехлинейных распределителей для каждого из пневмоцилиндров.

Первая соединена с левым рабочим объемом цилиндра, вторая - с правым рабочим цилиндром, третья - с атмосферой, четвертая - с источником сжатого воздуха.

Так как все поршни занимает крайние левые положения, то каждый распределитель показывается в такой позиции, при которой сжатый воздух

2

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

поступает в правый рабочий объем цилиндра. В другой позиции сжатый воздух поступает в левый рабочий объем цилиндра, то есть перемещение подвижных частей распределителя, справа налево вызывает прямой ход поршня. Это перемещение происходит под действием сжатого воздуха при поступлении сигнала f1, обратное перемещение происходит при поступлении

сигнала f1 , подаваемого с противоположной стороны. Указанный

распределитель называется также двусторонним.

Блок управления намечается в виде пунктирного прямоугольника. К верхней стороне прямоугольника подводятся линии от конечных

выключателей: Х3, X3 , Х2, X2 , Х1, X1. Это будут входs блока управления. К нижней стороне подводятся линии от распределителей: f3, f3 , f2, f2 , f1, f1

Это будут выходы блока управления. Так как заданная тактограмма реализуется только при наличии памяти, то с левой стороны блока управления показывается логический элемент памяти в виде двухстороннего четырехлиненйного распределителя такого же, что и для управления перемещения поршнями.

Этот распределитель показан в положении, соответствующем началу первого такта, то есть в нашем примере при выключенной памяти. Две верхние линии от элемента памяти идут на вход блока управления и дают два дополнительных входа Z и Z. В указанном положении подается сигнал Z (или Z = 0), то есть в этом положении память выключена. Для того, чтобы включить память, надо подать fZ на перемещение подвижных частей элемента памяти справа налево. Обратное перемещение производится от

сигнала fZ . Эти сигналы идут от выходов блока управления, то есть к ранее показанным выходам блока управления добавляются еще два fZ, fZ .

Блок управления (рисунок 4.2). Соединяем входы и выходы блока управления так, чтобы их соединения соответствовали формулам включения.

логический оператор умножения (оператор "U") с выходами Х3 и Z. Выход fZ - с выходами Х1 и Z

Операторы умножения располагаем против выходов, f1, f2 .

4.5 Построение системы управления на электрических элементах

Отличается от пневмораспределителей только тем, что перемещение их подвижных частей выполняется от электромагнитов, управляемых

2

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

электромагнитным реле (рисунок 4.З).

Составление схемы начинается с вычерчивания электромагнитных реле

Каждое реле изображается квадратом, включенным в электрическую цепь, проходящую от одной линии к другой.

Реле памяти в примере имеет две пары нормально разомкнутых

(замыкающих - ù é) и две пары нормально замкнутых ù é (размыкающих) контактов. Число контактов зависит от того, сколько раз в формулах включения встречается Z и Z . Каждому Z соответствует пара нормально разомкнутых, a Z - пара нормально замкнутых контактов. Если по цепи, в которую включено реле fZ подает ток (fZ = 1), то нормально разомкнутые контакты замкнутся (Z = = 1), то есть включится память. Одновременно разомкнутся нормально замкнутые контакты ( Z = 0). Если по цепи, в

которую включено реле fZ пойдет ток (fZ = 1), то нормально разомкнутые

контакты останутся разомкнутыми (Z = = 0), а нормально замкнутые - замкнутыми ( Z = 1), что соответствует выключению памяти.

Если по цепи, в которую включено реле f1.пойдет ток, то начнется прямой ход поршня Ml, аналогично, если по цепи, в которую включено реле

f1 пойдет ток, то начнется обратный ход поршня Ml и так далее.

Построение схемы управления сводится к включению в электрическую цепь каждого реле тех элементов, которые входят в формулу включения, причем для удобства чтения схемы одновременные элементы располагаем на

одной вертикали в порядке Х1, X1 , Х2, X2 , Х3, X3 , Z.

Вцепь включения памяти fZ, входит нормально разомкнутый конечный выключатель, X3 , который замыкается при нажатии на него в конце прямого хода поршня механизма МЗ.

Вцепь включения памяти fZ включен выключатель, X1, который

замыкается при нажатии на него в конце прямого хода поршня механизма

Ml.

В цепь включения реле f1 = X3Z. Для того, чтобы цепь реле f1 размыкалась бы сразу, как только кончится прямой ход, дополнительно в эту

устанавливается нормально замкнутый выключатель Х1 для размыкания цепи в конце обратного хода.

Аналогично строятся цепи для реле f2, f2 , f3 и f3 .

2

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

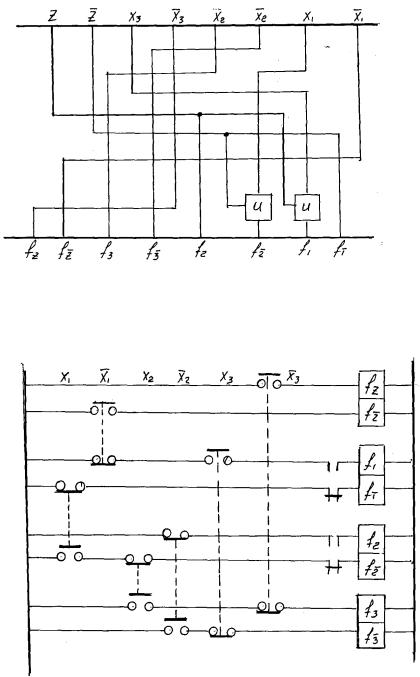

Рисунок 4.2

Рисунок 4.3
