Курсовая работа (т): Технологическая подготовка производства нового изделия

6.9 Схема взаимосвязи рабочих мест

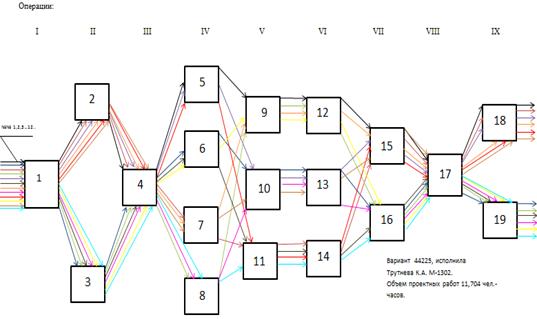

Далее начертим схему взаимосвязи рабочих мест (Рис. 3). На рис. 3 показаны все двенадцать оригинальных маршрутов. Каждому из них присвоен свой цвет и свой порядковый номер (он же - порядковый номер изделия). Здесь, на Рис. 3: № 1 - красный; № 2 - черный; № 3 - синий; № 4 - желтый; № 5 - зеленый; № 6 - фиолетовый, №7 - темно-синий , №8 - оранжевый, №9 - голубой, №10 - коричневый, №11 - светло-желтый, №12 - светло-красный.

Рис. 3. Схема взаимосвязи рабочих мест (исполняется в цвете).

6.10 Планировка поточной линии и график движения производства

Планировка - то есть расположение рабочих мест по обеим сторонам конвейера) указывается слева от оси ординат (рис. 4.). Это необходимо для лучшего обозрения и поэтому выполняется она одновременно (параллельно) с построением графика движения производства во времени и пространстве («косого графика»).

На планировке, руководствуясь схемой взаимосвязи рабочих мест (Рис. 3) и/или разметкой (табл. 6.3.), нужно начертить три первых маршрута (из и всех возможных). В курсовой работе девять операций. Количество оригинальных маршрутов равно двенадцати. На представленной нами планировке (рис. 4 слева от оси ординат) показаны три маршрута с порядковыми номерами № 1(чёрный цвет), № 2 (темно-синий) и № 3 (красный). Выбранными цветами указываются все маршруты движения на схеме взаимосвязи рабочих мест (т.е. адресация) и на «косом графике» с планировкой.

Маршруты движения - это движение предметов труда или ресурсов между рабочими местами, рабочими цехами по территории цеха.

Справа от оси ординат строим график движения производства во времени и пространстве (рис. 4). Лучше его строить одновременно с планировкой. Горизонтальные стрелки и линии обозначают «чистое» время технологических операций, наклонные стрелки и линии - время транспортировочных операций. Проекция всех операций на горизонтальную ось (абсцисса) есть не что иное, как технологический цикл сборки изделия (обычно на поточных линиях время межоперационного перемещения включают в состав технологических операций и, соответственно, в состав технологического цикла). В нашем случае технологический цикл (Т_ц) сборки одного изделия (любого) равен 20 тактов, что в пересчёте на астрономическое время составляет: Т _ц = 19 × 14,11 мин. = 268 минут, то есть 4 часа 46 минут.

Проекция технологического процесса на вертикальную ось (ордината) показывает длину конвейера (теоретическую). Она даёт представление о пошаговом движении предметов труда в пространстве (производственная структура, представленная в нашем случае планировкой поточной линии).

Технологический процесс - совокупность операций, которые непосредственно изменяют предмет труда, т.е. его диаметрические размеры, физические, химические и прочие свойства, а также сборочные процессы.

Производственная структура - часть общей структуры предприятия, представляет собой состав и взаимосвязи основных и вспомогательных производственных подразделений. Производственная структура- это состав, соотношение, производственные взаимосвязи и расположение по территории предприятия. Расположение цехов и служб предприятия по территории, прорисованные в масштабе на бумаге, принято называть генеральным планом. За каждым цехом обычно закреплена территория, которую вместе с расположенным на ней цехом называют "план цеха", если в масштабе прорисован только сам цех, без территории, то употребляют термин-планировка. Все подразделения цеха (участок, пролеты, линии) в их масштабной прорисовке называют планировкой. Главной составной частью в производственной структуре является технологическая структура, т.е. состав подразделений, где идёт технологический процесс.

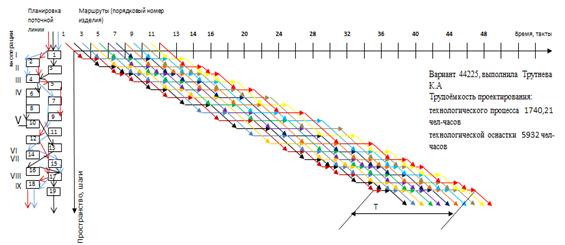

Рис. 5. График движения производства и планировка поточной линии

7. Должностные инструкции

Составим три должностные инструкции. В каждой укажем кратко должность; предусмотреть подчинённость, обязанности, права, ответственность.

7.1 Главный конструктор

. Общие положения

.        Главный конструктор относится к категории руководителей.

.        Главный конструктор подчиняется непосредственно главному инженеру. II. Должностные обязанности

Главный конструктор:

.        Руководит созданием новых и модернизаций конструкций изделий (комплексов, машин, аппаратов, приборов, механизмов) действующего производства.

.        Организует разработку проектов новых опытных и промышленных установок, нестандартного оборудования и приспособлений в связи с реконструкцией объектов, автоматизацией производства и механизацией трудоемких процессов.

.        Обеспечивает соответствие новых и модернизированных конструкций техническим заданиям, стандартам, требованиям рациональной организации и охраны труда, нормам техники безопасности.

.        Руководит подготовкой технико-экономических обоснований эффективности новых конструкторских разработок, их преимуществ по сравнению с ранее изготовлявшимися.

.        Совместно с заказчиками осуществляет разработку технических заданий на проектирование, обеспечивает защиту и согласование в установленном порядке разработанных эскизных, технических и рабочих проектов, представляет проектные решения на утверждение.. Права

Главный конструктор имеет право:

.        Действовать от имени отдела, представлять интересы предприятия во взаимоотношениях с иными структурными подразделениями предприятия, сторонними организациями по вопросам организации и проведения конструкторских работ.

.        Запрашивать и получать от руководителей структурных подразделений предприятия и специалистов необходимую информацию.

.        Участвовать в подготовке проектов приказов, инструкций, указаний, а также смет, договоров и других документов, связанных с деятельностью отдела.

.        В пределах своей компетенции подписывать и визировать документы;

7.2 Главный технолог

. Общие положения

.        Главный технолог относится к категории руководителей.

.        Главный технолог подчиняется непосредственно главному инженеру. . Должностные обязанности

.        Организует разработку и внедрение прогрессивных, экономически обоснованных, ресурсов и природосберегающих технологических процессов и режимов производства выпускаемой предприятием продукции, выполнения работ (услуг), обеспечивающих повышение уровня технологической подготовки и технического перевооружения производства, сокращения расходов сырья, материалов, затрат труда, улучшение качества продукции, работ (услуг) и рост производительности труда. Принимает меры по ускорению освоения в производстве прогрессивных технологических процессов, новейших материалов, широкому внедрению научно-технических достижений. Руководит составлением планов внедрения новой техники и технологии, повышения технико-экономической эффективности производства, разработкой технологической документации, организует контроль над обеспечением ею цехов, участков и других производственных подразделений предприятия.

.        Рассматривает и утверждает изменения, вносимые в техническую документацию в связи с корректировкой технологических процессов и режимов производства.

.        Контролирует выполнение перспективных и текущих планов технологической подготовки производства, строгое соблюдение установленных технологических процессов, выявляет нарушение технологической дисциплины и принимает меры по их устранению.

.        Осуществляет меры по аттестации и рационализации рабочих мест.. Права

Главный технолог вправе:

.        Действовать от имени отдела, представлять интересы предприятия во взаимоотношениях с иными структурными подразделениями предприятия, организациями и органами государственной власти.

.        Запрашивать и получать от руководителей структурных подразделений предприятия и специалистов необходимую информацию.

.        Проверять деятельность структурных подразделений предприятия в сфере технологической подготовки производства.

.        Останавливать производство работ при отступлении от утвержденного технологического процесса с обязательным уведомлением об этом главного инженера.

7.3 Инженер-конструктор

. Общие положения

.        Инженер-конструктор относится к категории специалистов.

.        Подчиняется непосредственно руководителю структурного подразделения.. Должностные обязанности

Инженер-конструктор:

.        Разрабатывает эскизные, технические и рабочие проекты особо сложных, сложных и средней сложности изделий, используя средства автоматизации проектирования, передовой опыт конкурентно способных изделий, обеспечивает при этом соответствие разрабатываемых конструкций техническим заданиям, стандартам, нормам охраны труда и техники безопасности, требованиям наиболее экономичной технологии производства, а также использование в них стандартизованных и унифицированных деталей и сборочных единиц.

.        Проводит патентные исследования и определяет показатели технического уровня проектируемых изделий.

.        Проводит технические расчеты по проектам, технико-экономический и функционально-стоимостной анализ эффективности проектируемых конструкций, а также расчет рисков при разработке новых изделий, составляет инструкции по эксплуатации конструкций, пояснительные записки к ним, карты технического уровня, паспорта (в том числе патентные и лицензионные), программы испытаний, технические условия, извещения об изменениях в ранее разработанных чертежах и другую техническую документацию.

.        Участвует в монтаже, наладке, испытаниях и сдаче в эксплуатацию опытных образцов изделий, узлов, систем и деталей новых и модернизированных конструкций, выпускаемой предприятием продукции, в составлении заявок на изобретения и промышленные образцы, а также в работах по совершенствованию модернизации, унификации конструируемых изделий, их элементов и в разработке проектов стандартов и сертификатов.. Права

Инженер-конструктор имеет право:

.        Знакомиться с проектами решений руководства предприятия, касающимися его деятельности.

.        Вносить на рассмотрение руководства предложения по совершенствованию работы, связанной с предусмотренными настоящей должностной инструкций обязанностями.

.        Сообщать непосредственному руководителю о всех выявленных в процессе исполнения своих должностных обязанностей недостатках в производственной деятельности предприятия (его структурных подразделениях) и вносить предложения по их устранению.

Список использованной литературы

1.      Квалификационный справочник должностей руководителей, специалистов и других служащих (утв. постановлением Минтруда РФ от 21.08.1998 № 37). - www.yandex.ru.

.        Об инвестиционной деятельности в РФ, осуществляемой в форме капитальных вложений. - №39-ФЗ от 25.02.1999 (с изменениями на 28.12.2013). - www.yandex.ru.

.        Об утверждении укрупнённых норм времени на разработку технологической документации. Постановление Министерства труда РФ № 86 от 21.04.1993/

.        Производственный календарь на 2016 год. - www.yandex.ru.

.        Трудовой кодекс РФ (в ред. на 01.10.2014)

.        Экономика предприятия: учебник для вузов. Под ред. А.Е. Карлика. - СПб.: Питер, 2010.

Приложения

Приложение 1

Таблица 1. - Варианты задания.

Приложение 2. Справочные материалы (таблицы)

Таблица 0.1. Укрупнённые нормативы трудоёмкости конструкторской подготовки производства, чел.-час / шт.

Таблица 0.2. Укрупнённые нормативы трудоёмкости на разработку и освоения технологических процессов на одну деталь, чел-час / шт.
