Курсовая работа (т): Торговое холодильное оборудование

Половые панели аналогичны по своей конструкции стеновым. Они защищены с двух сторон металлом и выдерживают нагрузку до 100 кг/см.

Угловые элементы предназначены для соединения между собой элементов конструкции - половых и стеновых панелей.

Холодильные камеры можно устанавливать как на открытых площадках, так и внутри помещения.

Облицовочный материал - алюминий, сталь с гальваническим покрытием, оцинкованная сталь. Панели коррозиестойкие. Двери одно- и двухстворчатые, скользящие. Холодопроизводительность холодильных машин от 0,9 до 240 кВт Вентиляторы воздухоохладителей низкошумные, одно- и двухскоростные.

На рисунке 2 показана холодильная камера серии PACK SYSTEM (INCOLD), которые на российский рынок поставляет итальянская фирма ARNEG.

Рис.2. Сборно-разборная холодильная камера серии PACK SYSTEM (INCOLD).

При изготовлении этих камер использованы материалы и аксессуары только высокого качества.

Пол внутри камеры имеет антискользящее покрытие.

Все панели имеют теплоизолирующий полиуретановый наполнитель, сделанный из материалов, не содержащих хлорорганических компонентов. Имеются рейки с крюками для мяса, стеклянные двери и окна. Панели можно легко и очень быстро собрать из отдельных универсальных модулей.

Важнейшим видом торгового холодильного оборудования являются торговые холодильные шкафы, предназначенные для хранения, демонстрации и продажи скоропортящихся товаров. Так же, как и все остальные виды оборудования, они имеют три вида режима хранения:

плюсовой;

среднетемпературный (от 0°С до 8°С);

низкотемпературный (от -12°С до -22°С).

В зависимости от этого они могут предназначаться для хранения напитков, охлажденных продуктов и замороженных продуктов.

Предлагаемые на российском рынке холодильные шкафы можно классифицировать по разным признакам:

) По месту применения:

в зоне доступности покупателей (торговый зал, бар кафе);

в зоне хранения запаса товаров (подсобные и складские помещения, рабочее место продавца).

) По способу охлаждения:

с естественной циркуляцией охлажденного воздуха;

с принудительной циркуляцией охлажденного воздуха (для уравнивания температуры по всему объему шкафа применяют вентилятор. Разброс температуры в этом случае снижается до 1-2°С).

) По количеству полок и расстоянию между ними.

) По наличию подсветки.

) По месту расположения компрессорно-конденсаторного агрегата:

с верхним агрегатом;

с нижним агрегатом.

) По виду дверей:

с глухими (непрозрачными) металлическими дверями (удобны к применению вне зоны видимости покупателей);

со стеклянными (прозрачными) дверями (в зоне видимости покупателей);

шкафы-витрины, которые позволяют осуществлять не только хранение, но и демонстрацию товаров.

) По конструктивным особенностям дверей:

распашные;

раздвижные;

самозакрывающиеся скользящие стеклянные.

) По месту установки холодильного агрегата:

со встроенным агрегатом;

с отдельно установленным агрегатом.

) По количеству камер:

однокамерные;

двух- и более камерные.

На рынке холодильных шкафов предлагается более 25 торговых марок. В основном представлены модели следующих фирм: "Марихолодмаш", "Торгмаш", MAVI, DERBY, caravell, koxka, libnerr.

При характеристике отдельных модификаций шкафов главными признаками являются их полезный объем, температурный режим, материал и конструкция дверей, количество полок и наличие подсветки и вентиляторов в охлаждаемом объеме.

Большинство предлагаемых зарубежными производителями шкафов со встроенными холодильными агрегатами имеют объем 160-1400 л.

На мировом рынке в основном предлагаются два вида охлаждаемых шкафов: средне- и низкотемпературные.

И те и другие шкафы представлены модификациями с глухими и стеклянными дверями, причем в комбинированных моделях (только отечественного производства) объемы среднетемпературной и низкотемпературной секций практически равные. Эти шкафы конструктивно имеют две или четыре дверцы.

Предлагаемые модели могут быть с глухими металлическими и стеклянными дверями. Шкафы с глухими металлическими дверями используют обычно вне зоны видимости покупателей. Прозрачные двери в охлаждаемых шкафах требуют применения герметичных стеклопакетов, со стоящих из двух или даже трех слоев стекла с вакуум прослойкой, окантованных специальными герметичными профилями.

От степени герметизации соединенных в пакет стекол плотности прилегания двери к корпусу шкафа зависит запотевание стекол при эксплуатации. Запотевание стекла является раздражающим фактором, как для продавцов, так и для покупателей, так как ухудшает обзор демонстрируемых продуктов и, следовательно, снижает эффективности сбыта.

Как правило, обзорное стекло используется только в конструкции самой двери. Но есть модели шкафов с прозрачной задней стенкой (в этом случае шкаф можно использовать в первом ряду торгового оборудования в магазине), а также и с прозрачными боковыми стенками (в этом случае появляется возможность кругового обзора хранящихся и демонстрируемых продуктов - островной вариант).

На рисунке 3 представлен холодильный шкаф MOD-801 фирмы Caravell (Дания).

Рис.3. Холодильный шкаф MOD-801 фирмы Caravell (Дания).

На рынке появились шкафы с выпуклой стеклянной дверью, что увеличивает охлаждаемый объем, их отличает оригинальный дизайн. Естественно, эти модели дороже своих аналогов, имеющих такие же температурные и габаритные характеристики.

По конструкции двери могут быть распашными и раздвижными. Распашные двери для шкафов объемом до 500 л могут быть приспособлены для сравнительно простой перенавески, что позволяет открывать их влево или вправо. Это создает дополнительные удобства для продавцов в процессе работы, так как допускает наиболее приемлемую расстановку торговой мебели в зале и упрощает доступ к товарам.

Распашной вариант дешевле раздвижного, но не всегда удобен в эксплуатации в условиях небольших торговых площадей и узких проходов. Поэтому для экономии места некоторые фирмы вынуждены идти на дополнительные затраты и приобретать шкафы с раздвижными дверями. Наиболее совершенные конструкции шкафов имеют специальное приспособление для самозакрывания раздвижных створок.

В большинстве шкафов испаритель конструктивно расположен под потолком шкафа Холодный воздух, имея большую плотность, опускается к нижней полке шкафа, охлаждая на своем пути хранящиеся в шкафу продукты. При такой естественной циркуляции воздуха в отдельных моделях шкафов перепад температур по высоте может доходить до нескольких градусов. В маркировке этих моделей шкафов иногда используются буквы St, что означает "естественное охлаждение".

Для выравнивания температур по всему объему шкафа применяют принудительную циркуляцию воздуха при помощи вентилятора. Разброс температур в этом случае снижается до 1-2°С. Эффективность использования тот или иного вида циркуляции воздуха зависит от хранящихся в нем продуктов. Для продуктов в герметичной упаковке целесообразнее использовать шкафы с маркировкой V названии, что означает "принудительная вентиляция".

Равномерности охлаждения по всему объему шкафа можно также достичь, применяя особую конструкцию полок, ребрами жесткости которых являются трубки испарителя. Недостатки этой конструкции - жесткость крепления полок и невозможность изменения расстояния между ними.

Большинство конструкций шкафов имеют определенное количество полок. Расстояние между ними, как правило, можно регулировать в определенных для каждой модели пределах. Некоторые фирмы предоставляют возможность дополнительной комплектации полок.

Подсветка, как правило, используется в шкафах-витринах и располагается либо горизонтально под потолком шкафа, либо вертикально с одной или двух сторон. В последнем случае товар освещается равномерно по всей плоскости выкладки. В качестве светильников используют люминесцентные лампы или гибкие нитевидные световые элементы.

По месту расположения компрессорно-конденсаторного агрегата различают два варианта: верхнее и нижнее. Не оказывая какого-либо влияния на температурный режим, месторасположение агрегата предопределяет удобство обслуживания и ремонта, а также в некоторой степени долговечность и надежность.

Монтажные и ремонтные организации отдают предпочтение верхнему расположению агрегата, так как при этом улучшен доступ к нему во время технического обслуживания и ремонта. Кроме того, в этом случае машинное отделение меньше забивается грязью и пылью, поднимаемой потоками покупателей с пола магазина.

Сочетание всех указанных различий и дает то многообразие модификаций, которым характеризуется рынок охлаждаемых шкафов. На российском рынке, кроме отечественных производителей, доминируют фирмы Польши, Дании, Финляндии. Объем продаж их моделей составляет 50% общего оборота холодильных шкафов.

Холодильные прилавки и прилавки-витрины используют для кратковременного хранения, демонстрации и продажи расфасованных и упакованных охлажденных и замороженных продуктов перед их продажей.

Холодильные прилавки бывают двух типов:

закрытого типа (глухие), предназначенные для хранения текущего запаса скоропортящихся продуктов на рабочем месте продавца;

с прозрачными дверцами, предназначенные для хранения, демонстрации и продажи расфасованных скоропортящихся товаров.

Такие прилавки могут использоваться как на рабочем месте продавца, так и в торговом зале.

Режимы хранения могут быть те же, что и в холодильных шкафах. Они могут быть со встроенным или комплектоваться отдельно монтируемым холодильным агрегатом, а также подключаться к системе централизованного хладоснабжения.

Холодильные прилавки могут состоять из нескольких секций, соединяемых торцовыми сторонами на месте установки. Снаружи каждая секция облицована стальными листами, покрытыми белой эмалью, внутри - алюминиевыми. Между облицовками уложен пенопласт, выполняющий роль теплоизоляции.

Края прилавка окантованы полированной нержавеющей сталью.

Доступ к охлаждаемому объекту осуществляется через открытый верхний проем прилавка, который освещается полкой-светильником. Горизонтальная поверхность последней может быть использована для укладки товаров.

Холодильные прилавки-витрины - это комплексное оборудование, состоящее из прилавка, в котором хранится запас продуктов, и витрины, установленной на прилавке и служащей для демонстрации и продажи продуктов. По мере необходимости продукты из прилавка переносят в витрину. Отличается это оборудование тем, что все охлаждаемые емкости закрыты дверцами либо остеклены со стороны покупателя. Лицевая и боковые стороны витрины закрыты двойными стеклами, а со стороны продавца имеются раздвижные стеклянные дверцы и рабочий стол. Подсвечивание осуществляется люминесцентными лампами. Прилавок расположенный внизу имеет теплоизоляцию и плотно закрывающуюся теплоизолированную дверцу с быстродействующим замком.

Холодильные прилавки-витрины занимают значительный сегмент всего рынка торгового холодильного оборудования.

Холодильное оборудование с выносным агрегатом удобно для крупных супермаркетов, поскольку к одному такому агрегату можно подключить несколько единиц оборудования, что позволяет сократить энергопотребление. Однако при централизованном хладоснабжении в случае выхода агрегата из строя перестает работать все оборудование, присоединенное к нему. Такое оборудование невыгодно покупать небольшим магазинам или супермаркетам, для которых более удобны прилавки-витрины со встроенным агрегатом.

Среднетемпературные прилавки-витрины бывают с естественной и принудительной вентиляцией охлажденного воздуха. В последних вентилятор равномерно распределяет воздух по всему объему. Такие прилавки-витрины в среднем обходятся дороже.

В низшем ценовом разряде можно найти витрины, изготавливаемые российскими производителями, такими как "Mapиxoлoдмaш", "Совиталпродмаш". Однако известная марка Таир не отличаются высоким качеством. Хотя это оборудование еще используется в большинстве магазинов российской глубинки, оно уже не отвечает современным требованиям.

Польское оборудование, абсолютный лидер на рынке холодильных прилавков-витрин высокого класса последних лет, постепенно вытесняется с рынка западноевропейскими образцами.

Однако российский покупатель, относительно недавно получивший возможность приобретать импортное оборудование, отметив его лучшее качество по сравнению с отечественным, предпочитает пока покупать более доступные цене польские образцы холодильных прилавков-витрин. Особенно это касается провинции.

Российскому покупателю хорошо известны такие польские производители, как Byfuch, Cold, Cebea, JBG и т. д.

В основе дизайна холодильных прилавков-витрин польских компаний использованы модели итальянских производителей. Но, как известно, копия в любой сфере деятельности отличается от оригинала не в лучшую сторону.

Наиболее качественные и соответственно самые дорогостоящие прилавки-витрины производит фирма Byfuch Производитель изначально вкладывает на 40-50% больше денег в доработку моделей, в результате - у оборудования крепкие соединения, надежная пайка элементов. Поскольку себестоимость больше, выше и отпускная цена.

Сектор рынка дорогостоящих холодильных прилавком витрин все больше занимают известные западноевропейские производители, особенно итальянские.

К холодильному оборудованию первого, самого нижнего уровня, например, можно отнести наиболее простую и дешевую модель Super Vienna производства фирмы Arneg. Это обычная витрина, предназначенная для торговли через прилавок. Выпускается только локальный вариант витрины, т. е. создать из них линию (присоединить одну к другой) невозможно.

Ко второму уровню сложности относится серия прилавков-витрин Super Dallas у Arneg. Они несколько шире и имеют более сложную систему автоматики. Примером может служить модель прилавка со среднетемпературным режимом хранения, имеющая 7 различных модификаций.

Самая престижная серия прилавков-витрин третьего уровня. Фирма Arneg предлагает модель Kyoto (рис.4). Эти прилавки-витрины обладают более совершенным дизайном, глубже и шире по габаритам. Возможно компьютерное программирование системы автоматики, контролирующей все параметры. У фирмы Norpe аналогичный уровень представлен серией прилавков-витрин Паллас Панорама, у Linde - прилавками Zeta.

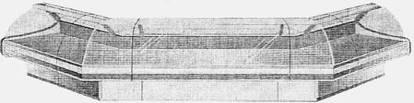

Рис.4. Холодильный прилавок-витрина Kyoto.

С учетом основных параметров (объем, температурный режим, конструкция крышки) холодильные лари условно подразделяются на два типа:

морозильные;

холодильные.

Морозильные лари предназначены для хранения замороженных продуктов и мороженого, холодильные - для охлаждения напитков. Наряду с этим данное оборудование осуществляет функции демонстрации предлагаемого товара. Объем ларей - от 120 до 600 л. Для уличной торговли, как правило, используют небольшие лари объемом 250-300 л, реже 120-150 л.

Диапазон температур в морозильных ларях от -8 до -24"С, холодильных - от 8 до 22°С. Данные температурные режимы контролируются, как правило, термостатами, которые установлены на ларях. Нормальная работа ларя обеспечивается при температуре окружающей среды 25- 28 С и влажности воздуха 60%.
