Настройка режимов работы и параметров детектора осуществляются с помощью встроенной панели управления или дистанционным пультом управления с использованием комплекта тест-объектов. Пространственное положение обнаруженных металлических предметов внутри рамки указывается свечением группы индикаторов соответствующей зоны.

Расположение предмета в центральной (по горизонтали) зоне указывается одновременным свечением индикаторов обеих боковых панелей.

Ручной металлодетектор (рис. 8.6, б) представляет собой вихретоковый селективный металлодетектор с компенсированным вихретоковым преобразователем. Сигнализация обнаружения металлических предметов осуществляется выдачей сигнала на встроенный пьезоэлектрический излучатель и светодиодный индикатор.

Активный стационарный обнаружитель оружия и взрывчатых веществ кабинного типа (установка персонального досмотра человека) с использовани-

ем электромагнитного воздействия на пассажира (радио-, рентгеновского излучения) предназначен для досмотра пассажиров с целью обнаружения спрятанных в одежде, на теле или внутри тела досматриваемого любых опасных и запрещенных к переносу предметов, веществ и оружия, в том числе пластикового оружия и взрывчатки (рис. 8.7).

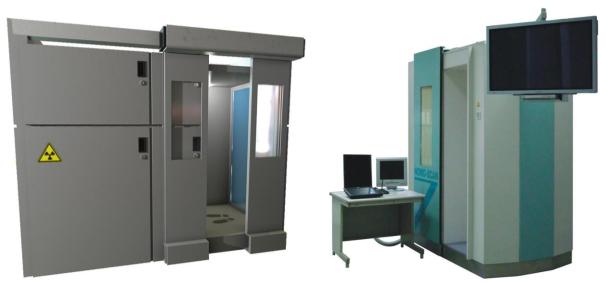

Рис. 8.7. Установка персонального досмотра человека: а – Электрон-Барьер; б – Homo Scan

30

В процессе досмотра на установке источник рентгеновского излучения генерирует луч и равномерно перемещается вместе с подвижной рамой, при этом луч источника проходит через досматриваемого человека в полный рост. Обработанная управляющим компьютером информация выводится на экран монитора в виде фотографии (кадра) позволяющей делать анализ плотности структуры досматриваемого человека.

8.2.Порядок выполнения работы

1)Изучить назначение, принцип действия и порядок применения стацио-

нарных (Di-Scan 60-70, Инспектор 60/70z, Hi-Scan HCVM e35, Hi-Scan 60-40i, L3 Px 6.4) и переносных (Flat Scan 27, Flat Scan 30, SXR-150, X-Spector, Колиб-

ри-150 ТВ, Шмель-240 ТВ, Норка-160) рентгеновских установок контроля ручной клади и багажа различных типов с использованием аппаратнопрограммного комплекса-тренажера «АПКТ-Досмотр», «АПКТ-Досмотр 1.2».

2)На тренажере «АПКТ-Досмотр» в режиме «Инспектор 60/70z – Смешанный тест (практика)» выполнить задачу по выявлению в багаже оружия, взрывчатых веществ или других устройств, предметов и веществ, запрещенных к перемещению в зону транспортной безопасности.

3)Изучить назначение, принцип действия и порядок применения переносного комплекса обнаружения взрывчатых веществ на основе быстрых меченых нейтронов «ДВИН-1» с использованием аппаратно-программного ком- плекса-тренажера «АПКТ-Досмотр 1.2».

4)Изучить назначение, принцип действия и порядок применения установок персонального досмотра человека (Express Inspection, Homo Scan, Х-Скан, Электрон-Барьер, Rapiscan System Secure 1000) с использованием аппаратнопрограммного комплекса-тренажера «АПКТ-Досмотр 1.3».

5)Изучить назначение, принцип действия и порядок применения автоматизированного комплекса радиационного контроля (компоненты АКРК-01М, РМ-1СМ-01, КРП-09.03) с использованием аппаратно-программного комплек- са-тренажера «АПКТ-Досмотр 1.4».

6)Изучить назначение, принцип действия и порядок применения переносных обнаружителей паров взрывчатых веществ (Шельф-УКД, Шельф-ПКЛ,

31

Пилот-М, МО-2М) с использованием аппаратно-программного комплексатренажера «АПКТ-Досмотр».

7)При помощи переносного обнаружителя паров взрывчатых веществ (М-Ион) и комплекта имитаторов взрывчатых веществ выявить в багаже предметы и вещества, запрещенные к перемещению в зону транспортной безопасности.

8)Осуществить включение и подготовку к работе стационарного рамочного металлодетектора «Рубикон». При помощи стационарного рамочного металлодетектора имитировать ситуацию с обнаружением лица, пытающегося пронести тест-предмет (имитирующий скрытое под одеждой огнестрельное, холодное оружие), металлические предметы и составляющие самодельных взрывных устройств (СВУ). Выполнить эти же действия с использованием ручного металлодетектора «Унискан 7215 М». Результаты занести в табл. 3.1.

9)С использованием комплекта имитаторов СВУ обнаружить в багаже составляющие самодельных взрывных устройств.

8.3.Содержание отчета

1)Описание принципа действия стационарной двухракурсной рентгеновской установки контроля ручной клади и багажа. Схема построения рентгенотелевизионного аппарата по методу сканирующего луча.

2)Таблица с данными соответствия типов материалов цветам их отображения на мониторе стационарной рентгеновской установки контроля ручной клади и багажа.

3)Технические характеристики, принцип действия и порядок применения переносного комплекса обнаружения взрывчатых веществ на основе быстрых меченых нейтронов «ДВИН-1».

4)Технические характеристики, принцип действия и порядок применения установки персонального досмотра человека «Homo Scan».

5)Технические характеристики, принцип действия и порядок применения автоматизированного комплекса радиационного контроля.

6)Технические характеристики, принцип действия и порядок применения переносного обнаружителя паров взрывчатых веществ «М-Ион».

32

7)Технические характеристики, принцип действия и порядок применения стационарного рамочного металлодетектора «Рубикон».

8)Результаты обнаружения тест-предметов, металлических предметов и составляющих СВУ при помощи стационарного рамочного и ручного металлодетектора (табл. 8.1).

Т а б л и ц а 8.1

Результаты обнаружения тест-предметов, металлических предметов и составляющих СВУ

9) Ответы на контрольные вопросы.

8.4.Контрольные вопросы

1)Назовите правила проведения досмотра ручной клади и багажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности.

2)Какие мероприятия осуществляются в ходе дополнительного досмотра в целях обеспечения транспортной безопасности?

3)Кто проводит досмотр в целях обеспечения транспортной безопасности?

4)Какие технические средства используются для досмотра ручной клади

ибагажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности?

5)Как можно обнаружить взрывчатые вещества и взрывные устройства?

33

Практическая работа 9

ТЕХНИЧЕСКИЕ СРЕДСТВА ПОДАВЛЕНИЯ СИГНАЛОВ РАДИОВЗРЫВНЫХ УСТРОЙСТВ

Ц е л ь р а б о т ы: изучить способы подавления радиосигналов взрывных устройств и работу таких систем.

9.1. Краткие теоретические сведения

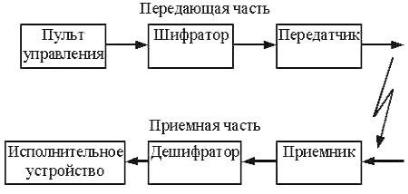

Структурная схема радиолинии управления взрывом (РУВ) приведена на рис. 9.1. Приемник осуществляет первичную частотную селекцию радиосигналов и выделение командного сигнала. Исполнительное устройство подает напряжение на электровзрывную цепь устройства, состоящую из средств инициирования (например, электродетонатор), соединительных проводов и предохранительных элементов (переключатели, замыкатели и т. п.).

РУВ характеризуется такими параметрами: частотный диапазон, дальность действия, потери на трассе, ширина полосы частот и чувствительность приемника, способы кодирования и модуляции сигнала.

Рис. 9.1. Схема радиолинии управления взрывом

Условия радиоэлектронного подавления РУВ могут быть охарактеризованы следующими факторами: неопределенностью местоположения объекта подавления; неопределенностью частоты работы РУВ; кратковременностью работы РУВ; высокой ценой риска неэффективного подавления; опасностью радиоэлектронного подавления средств связи.
