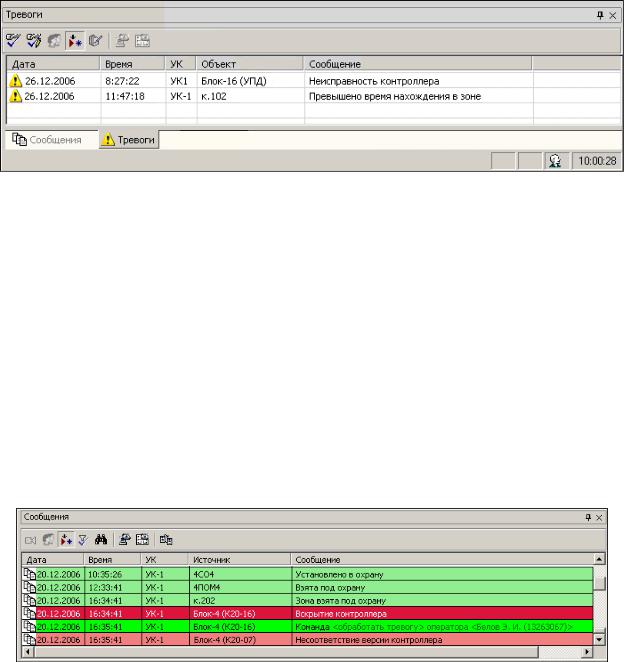

Тревожные сообщения отображаются в главном меню на вкладке «Тревоги» (рис. 7.3) в виде строки с описанием даты поступления сообщения; времени поступления сообщения; наименования объекта, с которого поступило сообщение; собственно сообщения.

Рис. 7.3. Вкладка «Тревоги»

Поступившее тревожное сообщение с объекта отображается также:

а) в виде мигающего значка , расположенного в нижнем правом углу экрана;

б) во вкладке «Сообщения» (рис. 7.4); в) в окне «Устройства» – мигающий значок объекта;

г) в окне «Зоны» – мигающий значок объекта; д) в окне «Точки доступа» – мигающая пиктограмма объекта, если тре-

вожное сообщение связано с несанкционированным доступом абонента; е) во вкладке «Графические планы» – мигающая пиктограмма объекта;

ж) в окне «Информация» – в строках «Тревога» или «Неисправность».

Рис. 7.4. Вкладка «Сообщения»

Для обработки поступившего тревожного сообщения необходимо выполнить следующее:

а) выбрать во вкладке «Тревожные сообщения» строку с поступившим

тревожным сообщением;

20

б) выбрать кнопку («Обработать тревожное сообщение»). Тревожное сообщение будет обработано. При выборе кнопки «Обработать тревожное сообщение с указанием причины тревоги» отображается окно «Причина тревоги». Причину тревоги можно выбрать из перечня (поле «Выберите причину») или ввести новую (поле «Комментарий»). Для сохранения введенной информации нажать кнопку «ОК».

7.2.Порядок выполнения работы

1)Ознакомиться с функциями, реализуемыми интегрированной системой безопасности «Цирконий-С2000».

2)Изучить состав технических средств централизованного комплекса безопасности.

3)Ознакомиться со структурой централизованного комплекса безопасности, месторасположением периферийной аппаратуры контроля и управлением доступа, организацией зон доступа.

4) Включить модули «Администратор» и «Монитор», ознакомиться

сглавным меню.

5)Изобразить зоны доступа и структурную схему подключения аппаратуры к системе безопасности.

6)С помощью модуля «Администратор» создать нового абонента и установить ему права доступа.

7)Для нескольких абонентов (по заданию преподавателя) проверить работу комплекса безопасности. Определить зоны доступа, рассмотреть функцию контроля последовательности прохождения точек доступа «Antipassback». Имитировать различные нарушения режима охраны и обработать тревожные сообщения.

7.3.Содержание отчета

1)Структурная схема установленной системы доступа.

2)Результаты испытаний системы доступа (см. подразд. 7.2, п.7), сведенные в таблицу, в которой должны быть отражены абоненты, контролируемые объекты, вид нарушения режима охраны, сигнализация на вкладке «Сообщение».

21

3)Графическое изображение главного меню (фото, скриншот).

4)Ответы на контрольные вопросы.

7.4.Контрольные вопросы

1)Что может выступать в качестве идентификатора абонента в системе «Цирконий-С2000»?

2)Можно ли обойтись одной ПЭВМ при создании централизованного комплекса безопасности на базе системы «ЦирконийС2000»?

3)В чем заключаются преимущества модульного исполнения системы?

4)Назначение функции Antipassback?

5)Какое максимальное число контроллеров можно подключить к одному коммуникационному комплекту КР-1?

6)Перечислите основные модули программного обеспечения системы «Цирконий-С2000».

7)В каких вкладках и окнах отображается поступившее с объекта тревожное сообщение?

Практическая работа 8

ТЕХНИЧЕСКИЕ СРЕДСТВА ДОСМОТРА

Ц е л ь р а б о т ы: ознакомиться с организацией досмотра ручной клади и багажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности; изучить конструкцию, принцип действия технических средств досмотра; научиться пользоваться техническими средствами досмотра и выявлять с их помощью оружие, взрывчатые вещества или другие устройства, предметы и вещества, запрещенные к перемещению в зону транспортной безопасности.

8.1. Краткие теоретические сведения

Технические средства досмотра предназначены для осуществления мероприятий по обследованию физических лиц, транспортных средств, грузов, руч-

22

ной клади, багажа, находящихся у физических лиц, направленных на обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или ее часть, а также на выявление лиц, не имеющих правовых оснований для прохода (проезда) в зону транспортной безопасности или ее часть.

Средства досмотра подразделяются на средства досмотра ручной клади и багажа, средства досмотра пассажиров, средства досмотра транспортных средств и грузов.

При проведении досмотра, дополнительного досмотра и повторного досмотра в целях обеспечения транспортной безопасности в соответствии с требованиями приказа Минтранса РФ [17] используются рентгенотелевизионные, радиоскопические установки, стационарные, переносные и ручные металлодетекторы, газоаналитическая и химическая аппаратура, а также другие устройства, обеспечивающие обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или

еечасть.

Ксредствам досмотра ручной клади и багажа относятся

автоматизированный комплекс радиационного контроля;

ручной радиометр-дозиметр;

одно- и многоракурсный рентгенотелевизионные интроскопы;

портативный обнаружитель паров и следов взрывчатых веществ (газоанализатор);

нейтронно-радиационная установка;

переносной комплекс обнаружения взрывчатых веществ на основе быстрых меченых нейтронов;

другие устройства, обеспечивающие обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или ее часть.

К средствам досмотра пассажиров относятся

стационарный рамочный металлодетектор;

ручной металлодетектор;

23

активный стационарный обнаружитель оружия и взрывчатых веществ кабинного типа с использованием электромагнитного воздействия на пассажира (радио-, рентгеновского излучения).

К средствам досмотра транспортных средств и грузов относятся

система и комплекс для досмотра и осмотра днища автомобилей;

досмотровой видеокомплекс и телевизионная досмотровая система;

стационарный комплекс для обнаружения оружия, радиоактивных и взрывчатых веществ с использованием рентгеновского и нейтронного излучения.

Досмотр, дополнительный досмотр, повторный досмотр проводятся на оборудованных КПП и на постах, оснащенных средствами досмотра и другими техническими средствами обеспечения транспортной безопасности, предусмотренными планами обеспечения транспортной безопасности.

Стационарная рентгеновская установка контроля ручной клади и бага-

жа (интроскоп) − устройство для рентгеновского просвечивания грузов и визуализации теневого рентгеновского изображения на видеоконтрольном устройстве (рис. 8.1). Когда объект попадает в туннель, его обнаруживает система световых барьеров. Сигналы от световых барьеров включают генератор рентгеновского излучения, формирующий при помощи коллиматоров тонкий веерообразный пучок рентгеновских лучей, имеющий по вертикали угол около 60 °, который пронизывает объект в процессе контроля. Пучок лучей в большей или меньшей степени поглощается объектом и достигает линии детекторов. Линия детекторов преобразует энергию рентгеновских лучей в электрическое напряжение различной величины, которое после соответствующей обработки в блоке обработки информации записывается устройством цифровой видеопамяти и передается на телевизионный экран (рис. 8.2).

При этом цвет указывает на тип материала, а яркость (интенсивность) цвета – на толщину материала. Желтый цвет – легкие элементы (водород, углерод, азот, кислород и их молекулярные соединения, органические материалы: многие взрывчатые вещества (например, нитроглицерин), искусственные материалы (например, акрил), бумага, текстиль, продукты питания, дерево, вода); зеленый цвет – «легкие» металлы (алюминий, натрий, хлор), неорганические вещества (например, поваренная соль); синий цвет – металлы (титан, хром, железо, никель, медь, цинк, олово, свинец, золото, серебро и др.).
