Технические характеристики |
|
|
|
|
|
Микрометренный винт |
|
|
|
|
|
|
|
|
Тип |
Фрикционная с бесконечным точным наведением |
|
|
|
|
|
Трегер |
|
|
|
|
|
|
|
|
Тип |
Отсоединяемый |
|
|
|
|
|
Уровни |
|
|
|
|
|
|
|
|
Электронный |
Отсчёт отображается на основных дисплеях |
|
|
Круглый |
Цена деления 10’ / 2 мм |
|
|
|
|
|
Лазерный центрир |
|
|
|
|
|
|
|
|
Длина волны |
635 нм |
|
|
Класс лазера |
Класс 2 |
|
|
Фокусировка |
Бесконечность |
|
|
Диаметр пятна |
Около 2 мм |
|
|
|
|
|
Дисплей и клавиатура |
|
|
|
|
|
|
|
|
Дисплей стороны 1 (КЛ) |
Разрешение QVGA (320 х 240 точек), глубина цвета 16 |
|
|
бит, TFT ЖКИ с подсветкой |
||
|
|
||
|
Дисплей стороны 2 (КП) |
Графический ЖКИ с подсветкой (128 х 64 точек) |
|
|
Клавиатура стороны 1 (КЛ) |
22 клавиши |
|
|
Клавиатура стороны 1 (КЛ) |
4 клавиши |
|
|
|
|
|
Руководство по эксплуатации тахеометра серии Trimble M3 DR 53
Внешние интерфейсы
Связные |
|
RS-232C |
Асинхронный, максимальная скорость обмена 38400 Бод |
USB ведущий и ведомый |
|
Bluetooth® 2.0 Class 2 EDR |
|
Источник внешнего питания |
от 4,5 В до 5,2 В постоянного тока |
|
|
Аккумуляторная батарея
Выходное напряжение |
3,8 В постоянного тока, перезаряжаемая батарея |
Время непрерывной работы
Trimble M3 DR 2”
Непрерывное измерение
около 12 часов
дальности и углов
Измерение дальности и
около 26 часов
углов раз в 30 сек
Непрерывное измерение
около 28 часов
углов
Trimble M3 DR 3” / 5”
Непрерывное измерение
около 7,5 часов
дальности и углов
Измерение дальности и
около 16 часов
углов раз в 30 сек
Непрерывное измерение
около 20 часов
углов
Измерение продолжительности измерений производилось при температуре 25°С.
Фактическое время работы может зависеть от состояния и старения батареи.
Диапазоны температур
Рабочий |
-20°С … +50°С |
Хранения |
-25°С … +60°С |
|
|
Габаритные размеры
Инструмент |
(В х Ш х Г) 149 |
х 158,5 х 308 мм |
Транспортировочный ящик |
(В х Ш х Г) 470 |
х 231 х 350 мм |
|
|
|
54 Руководство по эксплуатации тахеометра серии Trimble M3 DR
Масса
Инструмент без батареи |
4,1 кг |
Батарея |
0,1 кг |
Транспортировочный ящик |
3,3 кг |
Зарядное устройство и |
|
сетевой источник питания |
примерно 0,4 кг |
|
|
|
|
Защита от внешних воздействий
Пыле- и влагозащита |
IP66 |
|
|
Комплект поставки
•Собственно тахеометр
•Аккумуляторная батарея (2 шт)
•Зарядное устройство
•Сетевой источник питания
•Юстировочная шпилька, шестигранный гаечный ключ
•Крышка объектива
•Виниловый чехол для защиты от дождя
•Руководство по эксплуатации тахеометра серии Trimble M3 DR (этот документ)
•Транспортировочный ящик
•Плечевой ремень
•Кабель USB (1 шт)
Руководство по эксплуатации тахеометра серии Trimble M3 DR 55
Разъём для подключения внешних устройств
Этот разъём используется для подключения источника внешнего питания и подключения внешних устройств.
До использования разъёма подключения внешних устройств убедитесь в том, что подключаемый прибор соответствует перечисленным ниже требованиям:
|
Входное напряжение |
от 4,5 В до 5,2 В постоянного тока |
|
|
Тип интерфейса |
RS-232C |
|
|
Уровни напряжения |
±9 Вольт |
|
|
интерфейса |
||
|
|
|
|
|
Максимальная скорость |
38400 Бод, асинхронный интерфейс |
|
|
обмена |
||
|
|
|
|
|
Ответная часть разъёма |
Hirose HR10A-7P-6P или HR10-7P-6P |
|
|
|
|
|
|
|
|
|
ПРЕДУПРЕЖДЕНИЕ: использование разъёма для целей, отличных от указанных на рис. 6.1 (стр. 60) производится под Вашу ответственность.
ПРЕДУПРЕЖДЕНИЕ: для подключения используйте только указанные выше типы разъёма-вилки. Использование других типов разъёмов вызовет повреждение прибора.

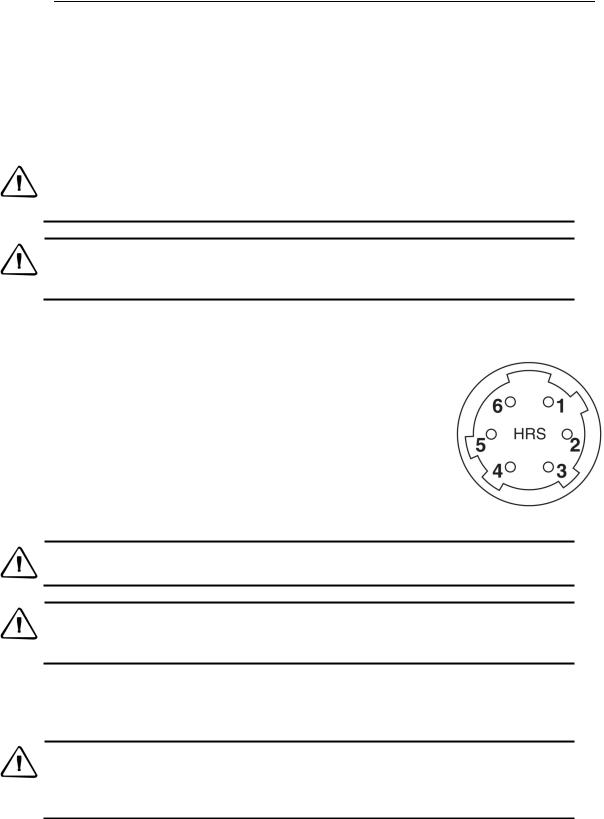

В качестве разъёма для подключения внешних устройств используется разъём-
розетка Hirose HR10A-7R-6S. Цепи, назначенные штырькам разъёма, указаны ниже:
Штырёк |
Цепь |
Описание |
1 |
RXD |
Вход данных |
2 |
TXD |
Выход данных |
3 |
NC |
Не используется |
4 |
V |
Питание |
5 |
GND |
Общий |
6 |
NC |
Не используется |
|
|
|
ПРЕДУПРЕЖДЕНИЕ: использование не указанных в таблице цепей вызовет повреждение прибора.
ПРЕДУПРЕЖДЕНИЕ: назначение цепей разъёма подключения внешних устройств для тахеометра серии Trimble M3 DR отличается от прочих тахеометров производства Nikon.
Для подключение внешнего источника питания следует использовать штырьки 4 (питание) и 5 (общий). При наличии внешнего источника питания инструмент использует его даже при наличии аккумуляторных батарей.
ПРЕДУПРЕЖДЕНИЕ: обеспечьте соответствие внешнего питания предъявляемым требованиям (напряжение от 4,5 В до 5,2 В постоянного тока, ток до 1 А). Напряжение питания вне указанного диапазона вызовет повреждение прибора
56 Руководство по эксплуатации тахеометра серии Trimble M3 DR
Для спряжения с внешним прибором следует использовать интерфейс RS-232C, подключаемый к штырькам 1 (вход) и 2 (выход) инструмента.
Неиспользуемый разъём следует плотно закрывать крышкой. Указанная в технических характеристиках степень защиты инструмента от проникновения воды не гарантируется, если крышка отсутствует или закрыта не плотно, а также при подключении ответной части к разъёму подключения внешних устройств.
Инструмент может быть повреждён накапливающимися на теле оператора статическими разрядами при подключении к разъёму внешних устройств. Для снятия заряда перед подключением прикоснитесь к проводящему (металлическому) предмету.
