Поверки и юстировки

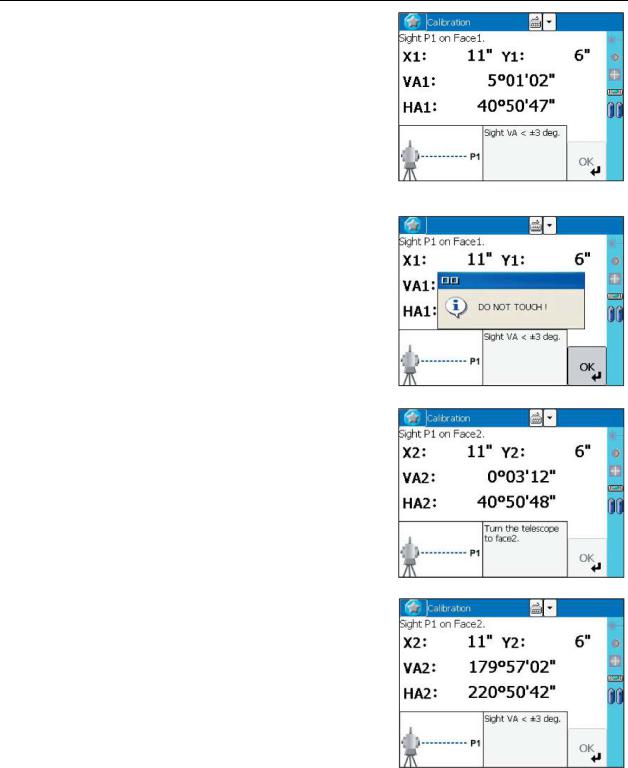

При наведении на точку с ВУ более 3° отображается окно с предупреждением и использование кнопки запрещено.

После взятия отчёта сообщение DO NOT TOUCH (НЕ ПРИКАСАТЬСЯ) изменяется на Turn to F2 (Переложите на КП).

2.Возьмите отсчёт при КП на ту же точку. Щелкните по кнопке .

VA2 – ВУ КП (значение исправлено поправкой компенсатора)

HA2 – ГУ КП (значение исправлено поправкой компенсатора)

X2 – наклон по оси X, отсчёт компенсатора

Y2 – наклон по оси Y, отсчёт компенсатора

Руководство по эксплуатации тахеометра серии Trimble M3 DR 43

Поверки и юстировки

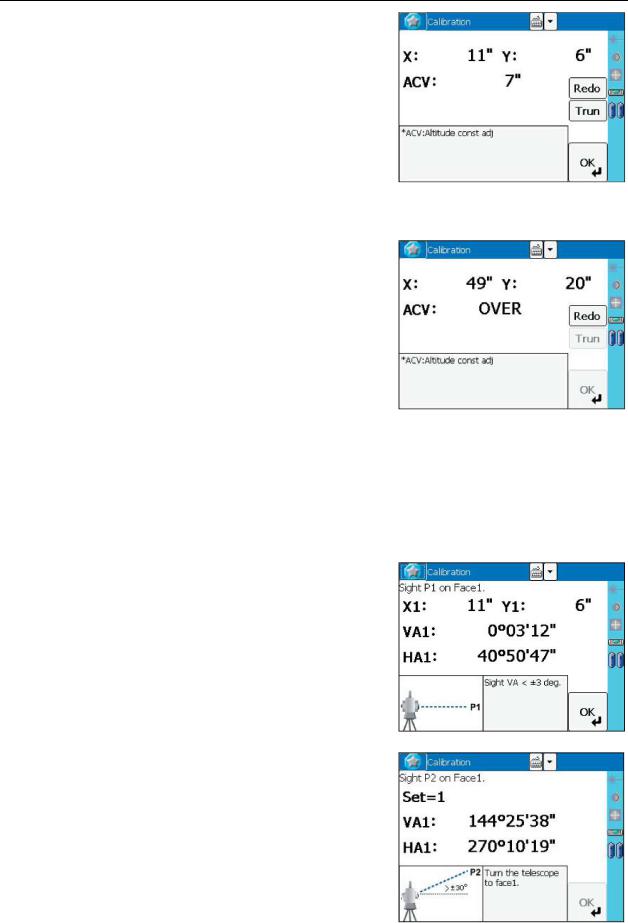

После окончания измерения при КП, на экране отображается три параметра.

3.Проделайте одно из следующих действий:

-Для возврата к первой экранной форме измерений щелкните по кнопке

-Для сохранения результатов калибровки щелкните по кнопке .

4.Для перехода ко второму этапу (определении неперпендикулярности вертикальной и горизонтальной осей инструмента) щелкните по кнопке [Trun].

Примечание: при установке параметра HA corr. в состоянии OFF (НЕ ИСПОЛЬЗОВАТЬ), параметр ACH в отсчётах горизонтального угла не используется. В значении ON (ИСПОЛЬЗОВАТЬ), горизонтальный угол исправляется параметрами ACH и углом поворота горизонтальной оси. Если Вы не выполните второй этап калибровки, угол поворота горизонтальной оси принимается

равным нулю и, соответственно, отсчёт горизонтального угла исправляется только значением ACH. Если определённые значения ACV, ACH, X или Y выходят за установленные пределы, отображается признак OVER (ВНЕ ДИАПАЗОНА). В этом случае нажатие любой из клавиш вызывает переход к экранной форме первого измерения.

Второй этап

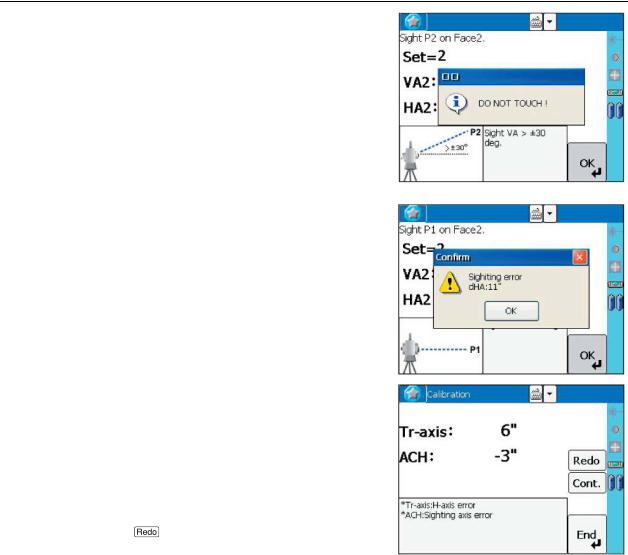

1.Наведитесь на вторую точку, находящейся над плоскостью горизонта под углом более 30°.

2.Выполните измерения в перечисленном ниже порядке, заканчивая их щелчком по кнопке

-При КП на точку 2

-При КЛ на точку 2

-При КЛ на точку 1 (находится в горизонте)

-При КП на точку 1 (находится в горизонте)

-При КП на точку 2

44 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Поверки и юстировки

-При КЛ на точку 2

-При КЛ на точку 1 (находится в горизонте)

-При КП на точку 1 (находится в горизонте)

-При КП на точку 2

Величина допуска отсчёта угла на каждую из точек равна 10”, в связи с чем следует производить очень точное наведение на точку. Если разность отсчётов на каждую из точек превышает допуск, отображается окно предупреждения и измерения требуется произвести повторно.

По окончании трёх приёмов измерений при КЛ/КП производится расчёт угла наклона горизонтальной оси и обновление параметра ACH (коллимационной погрешности) как среднего из трёх приёмов.

3.Проделайте одно из следующих действий:

-Для возврата к первой экранной форме измерений при КЛ щелкните по кнопке

-Для проведения дополнительной серии измерений, которая позволит улучшить точность определяемых параметров,

щелкните по кнопке . Допускается выполнение до 10 серий измерений.

-Для сохранения результатов калибровки и возврата к экранной форме основных измерений щелкните по кнопке .

4.Если при окончании процесса определения коллимационной ошибки параметр HA corr. находился в состоянии OFF (НЕ ИСПОЛЬЗОВАТЬ), появляется окно с предупреждением, в котором предлагается изменить его состояние, для чего следует щёлкнуть по кнопке .

Руководство по эксплуатации тахеометра серии Trimble M3 DR 45

Поверки и юстировки

Компенсация угла наклона горизонтальной оси

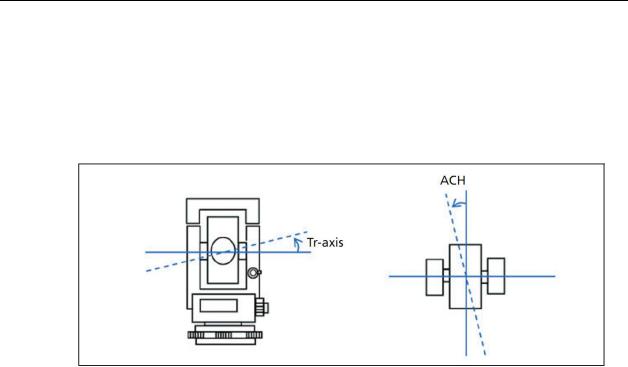

Коллимационная ошибка определяется двумя факторами: неперпендикулярностью оптической оси зрительной трубы и горизонтальной оси инструмента (параметр ACH) и неперпендикулярностью горизонтальной и вертикальной осью инструмента (параметр Tri-axis на рисунке ниже). Учёт этих параметров в отсчёте горизонтального угла позволяет скомпенсировать коллимационную ошибку.

Поскольку коллимационная ошибка зависит от вертикального угла, при применении компенсации коллимационной ошибки значение ГУ изменяется при вращении трубы вокруг горизонтальной оси даже при закреплённом горизонтальном круге.

46 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Поверки и юстировки

Поверка постоянной светодальномера

Постоянная светодальномера – это приборная поправка, характеризующая систематическую погрешность измерения дальности. Она определяется на предприятии-изготовителе с высокой точностью, но для обеспечения надёжности измерений дальности её следует проверять несколько раз в год.

Поверка может быть выполнена либо измерением известного базиса, либо по описанной ниже процедуре.

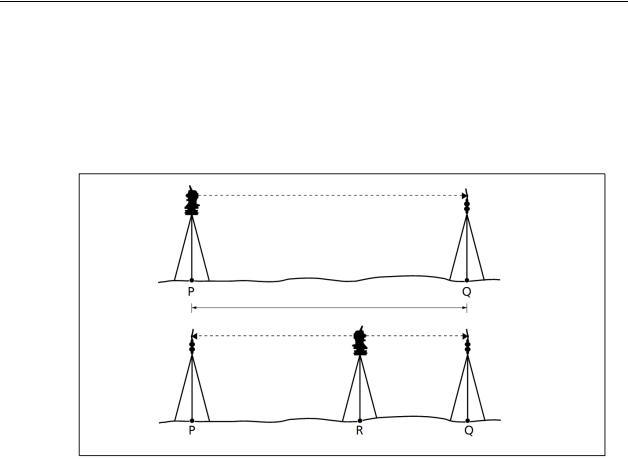

Примерно 100 м

Поверка приборной поправки:

1.Установите инструмент над точкой P (для измерений следует выбрать горизонтальный участок местности).

2.В точке Q, удалённой от т. P на 100 метров, установите призменный отражатель. В измерениях расстояния обязательно учитываёте постоянную применяемой призмы.

3.Измерьте расстояние между точками P и Q (PQ).

4.Установите отражатель на штатив, оставшийся стоять на точке P.

5.Установите ещё один штатив в точке R, находящийся в створе P-Q.

6.Установите тахеометр серии Trimble M3 DR на штатив R.

7.Измерьте расстояния от точки R до точек P и Q (RP и RQ соответственно).

8.Рассчитайте разность между PQ и суммой RP+RQ.

9.Переместите инструмент в следующую точку, находящуюся в створе точек P-Q.

10.Повторите действия по пунктам 5-9 не менее 10 раз.

11.По всем разностям вычислите среднюю величину.

Полученная средняя величина не должна превышать 3 мм. В противном случае обратитесь к поставщику оборудования.
