Курсовая работа (т): Возведение фундаментов из монолитного железобетона

Возведение фундаментов из монолитного железобетона

Содержание

Введение

. Исходные данные

. Выбор вида земляного сооружения

. Определение объёмов работ

.1 Состав работ

.2 Объём земляных работ

.3 Объемы опалубочных, арматурных и бетонных работ

.3.1 Устройство бетонной подготовки

.3.2 Подсчет объемов опалубочных работ

.3.3 Подсчёт объемов бетонных работ

.3.4 Подсчёт объемов арматурных работ

. Выбор комплекта машин для выполнения земляных работ

.1 Комплект машин для разработки и транспортировки грунта

.2 Технологические схемы производства земляных работ

5. Проектирование производства работ по устройству фундаментов

.1 Конструирование опалубки

.2 Выбор комплекта машин, оборудования и приспособлений для производства бетонных работ

. Требования техники безопасности при производстве работ

Калькуляция затрат труда и машинного времени

График производства работ

Список литературы

Введение

Современное строительное производство характеризуется увеличением доли монолитного бетона. Особенно эффективно его применение при возведении фундаментов под промышленные и гражданские здания, технологическое оборудование, различные инженерные сооружения. Поэтому разработка в курсовой работе эффективной технологии монолитного бетона, применение высокопроизводительных машин, прогрессивных методов организации строительства и производства работ являются основными задачами. Сооружения из монолитного бетона требуют меньшего расхода арматуры, меньших энергетических затрат, а также ведут к снижению затрат на создание производственной базы. Возведение монолитных фундаментов - это комплексный процесс, состоящий из следующих видов работ:

·        Опалубочные работы, которые включают изготовление, транспортирование, установку и разборку опалубки ;

·        Арматурные работы, включающие заготовку арматуры, транспортирование её, установку в опалубку ;

·        Бетонные работы, включающие приготовление бетонной смеси, транспортирование, укладку, уплотнение, уход за бетоном.

Данная курсовая работа выполнена на основании задания выданного кафедрой "Технологии строительного производства".

1. Исходные данные

фундамент монолитный бетонный

Прямоугольное в плане здание имеет следующие характеристики:

. Размеры в плане 54 x 132 м.;

. Сетка колонн 2 x 21; 2 x 11;

. Имеет 3 пролета по 18 м.;

. Шаг колонн 6 м.;

. Грунтовое основание представлено суглинком;

. Отметка подошвы фундамента 108,1 м.;

. Фундаменты монолитные железобетонные серии I-412 под колонны серии КЭ-01-49, КЭ-01-52. Сечение подколонника 1,8 x 1,2 м. Размеры стакана по дну 0,9 x 0,5 м., по верху 0,95 x 0,55 м. Глубина стакана 0,95 м.

8. Расход арматуры 40 кг/ бетона.

План одного фундамента представлен на рис.1

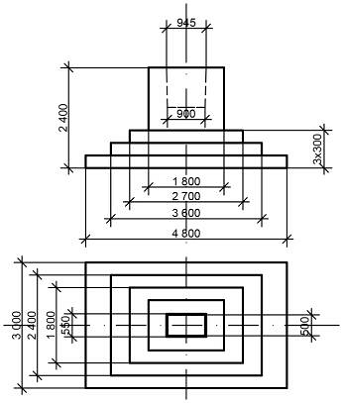

Рис. 1 План одного фундамента

2. Выбор вида земляного сооружения

Для возведения монолитных фундаментов в качестве выемок могут разрабатываться:

. Отдельные котлованы под каждый фундамент

. Траншеи по продольным осям

. Траншеи по крайним продольным осям здания и отдельные котлованы по внутренним осям при разном шаге колонн

. Общий котлован

При выборе формы земляного сооружения следует стремиться к минимальным объемам земляных работ.

Выбор формы выемки начинают с варианта с наименьшими объемами земляных работ: отдельных котлованов под каждый фундамент. Размеры отдельных котлованов должны включать ширину фундамента с учётом размера опалубки с добавлением с каждой стороны 0,6 м.

Для определения размера котлована необходимо начертить разрезы по продольной и поперечной осям на участке 2-х смежных фундаментов и по внутренней оси (рис.2).

На разрезе на отметке подошвы фундамента(108,1) от оси откладываем половину размера нижней ступени фундамента с добавлением 0,6 м. с каждой стороны. Определяем глубину котлована:

h = H - 0,15 = 2,4 - 0,15 = 2,25 м. (1)

Коэффициент крутизны откоса устанавливаем по СНиП [6]: заложение откоса 1:0,5(для суглинка при глубине выемки до 3 м.) и определяем величину горизонтального заложения откоса:

а =* m, м. (2)

где  - рабочая отметка, м, вычисляемая как разность отметки горизонтали и отметки дна котлована.

a = 2,25 * 0,5 = 1,125 м.,

Сечение 1 - 1 :

= A - ( + 2*0,6 + 2a ), м. (3)

где A - пролет фундаментов, м.;

 - ширина подошвы фундаментов в поперечном направлении, м.

D = 18 - ( 4,8 + 1,2 + 2 * 1,125 ) = 9,75 м.

Сечение 2 - 2 :

D = B - ( + 2*0,6 + 2a ), м. (4)

где B - шаг фундаментов, м.;

 - ширина подошвы фундаментов в продольном направлении, м.

D = 6 - ( 3 + 1,2 + 2 * 1,125 ) = -0,45 м.

Сечение 3 - 3 :

D = 12 - ( 3 + 1,2 + 2 * 1,125 ) = 5,55 м.

Для возведения монолитных фундаментов разрабатываем отдельные котлованы по осям Б и В и траншеи по осям А и Г.

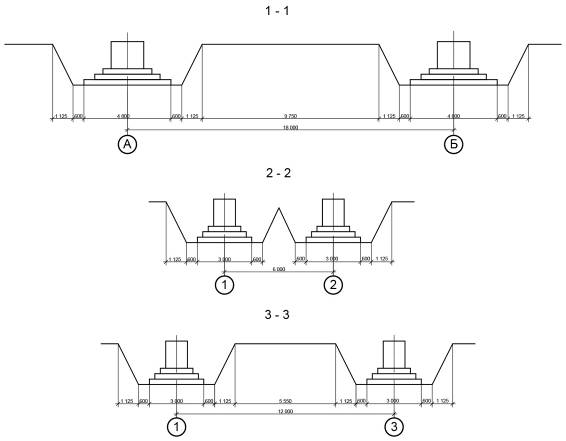

Рис. 2 Продольные и поперечный разрезы по осям

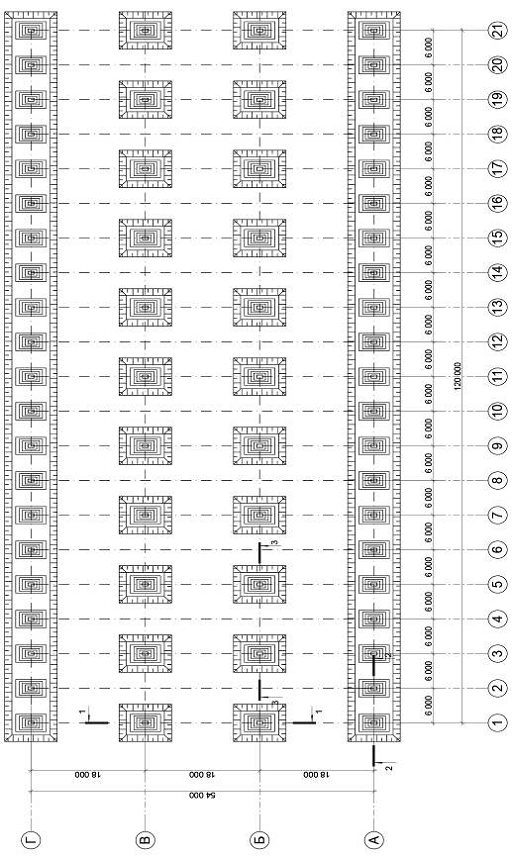

Рис. 3 Общий план фундаментов

3. Определение объемов работ

.1 Состав работ

До подсчета объемов работ необходимо установить строительные процессы, входящие в комплексный процесс возведения фундаментов. Перечень этих процессов сводиться в таблицу 1.

Таблица 1 - Ведомость объемов работ

.2 Объемы земляных работ

Определение объемов земляных работ, т.е. определение объемов земельного сооружения - геометрического тела, ограниченного плоскостями дна и откосов, и криволинейной поверхностью земли, заключается в делении сложного тела вертикальными плоскостями. В пределах каждого сомнительно небольшого участка поверхность земли считается плоскостью по известным формулам геометрии, считают каждый объем, после чего суммируется. При выполненной планировке поверхности земли, отдельный котлован, траншея, общий котлован являются геометрическим телом -обелиском. a, b, c, d - размеры обелиска ; h -глубина выемки.

= (5)

 86,31

.3 Объемы опалубочных, арматурных и бетонных работ

.3.1 Устройство бетонной подготовки

При нескальных грунтах под монолитные фундаменты устраивают бетонную подготовку из бетона класса В10( марки М 100 ). Объём бетонной подготовки под один фундамент составляет:

= (+ 0,2)*(+ 0,2)* (6)

= (4,8 + 0,2)*(3 + 0,2)*0,1 = 1,6

где  и - размеры подошвы фундамента, м.;

 = 0,1 - толщина бетонной подготовки

.3.2 Подсчет объемов опалубочных работ

Объем опалубочных работ равен площади боковых поверхностей фундаментов: подсчитываются площади прямоугольных боковых поверхностей фундамента и трапециевидных внутренних поверхностей стакана.

Площадь боковых поверхностей ступеней фундамента равна:

 (7)

 = 10,98

где , - размеры ступеней фундамента, м;

h - высота ступеней фундамента, м.

Площадь боковых поверхностей подколонника:

Общая площадь опалубки равна сумме отдельных составляющих площадей:

.3.3 Подсчёт объемов бетонных работ

Фундаменты сложной конфигурации разрезают на простые геометрические тела, объём которых определяется по формулам геометрии:

 (8)

где a,b,h - размеры рассматриваемой части фундамента, м

Общий объем работ по бетонированию определяется , как сумма отдельных составляющих объемов:

 = 1,8 * 1,2 * 0,95 = 2,052

 = 0,3(4,8 * 3 + 3,6 * 2,4 +2,7 * 1,8) = 8,37

Общий объем работ по бетонированию:

 =  +  = 8,37 + 2,052 = 10,422

.3.4 Подсчёт объемов арматурных работ

Армирование фундамента принимается в виде горизонтальных сеток, укладываемых по основанию на бетонные подкладки, и вертикального пространственного каркаса на всю высоту фундамента до верха подколонника. Расход арматуры на один фундамент:

= g *  (9)

 = 40 * 10,422 = 416,88 кг

где g - расход арматуры на 1  бетона, g = 40 кг/

 - объем фундамента,

Объемы арматурных работ определяются в килограммах и штуках монтируемых одним элементом. Сетка по основанию нижней ступени монтируется одним элементом при площади подошвы до 9 . При большей площади укладываются одна на другую две сетки с рабочими стержнями в разных направлениях, при этом каждая сетка состоит из двух элементов. Таким образом, если площадь нижней ступени фундамента больше 9 , укладываются 4 сетки.
