Для двух гармонических сигналов s1(t) Sm cos( t 1)

и s2(t) Sm cos( t 2) с начальными фазами 1

и 2 рассмат-

ривается сдвиг фаз между первым и вторым колебаниями,



1

2 .







(3.8)



На рис. 3.2 представлены



два колебания

с начальными



фазами

1

и

2 , при

этом



1 2

и

1 2 0.

Как



видно, первый сигнал опере-



жает по фазе второй (возни-



кает раньше по времени) или



второй отстает по фазе от



первого. Сдвиг фаз 1

2

Рис. 3.2

определяется смещением

t

\ этих сигналов во времени,



t ,







(3.9)

причем положительные величины временного сдвига отсчитываются в положительном направлении оси времени. Гармонический сигнал можно задать и в неканонической форме, которую всегда требуется преобразовать к виду (3.1), в противном случае начальная фаза будет определена неправильно. Преобразования тригонометрических функций показаны в табл. 3.1.





Таблица 3.1

Исходный

Преобразованный сигнал

Начальная



сигнал



фаза



Sm sin( t )

Sm cos( t /2)

/ 2



Sm sin( t )

Sm cos( t /2)

/2



Sm cos( t )

Sm cos( t )













3.2. Осциллографические измерения

Значения параметров сигнала можно измерить с помощью электронного осциллографа.

20

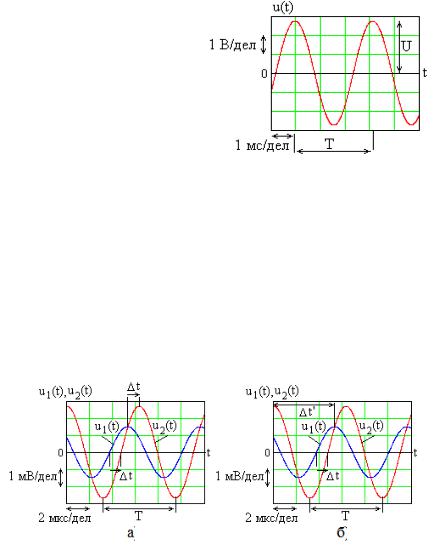

На рис. 3.3 изображен пример осциллограммы (временной диаграммы) наблюдаемого сигнала и задана координатная сетка (как на экране осциллографа).

Шаг сетки по вертикали равен 1В на деление, измеренная амплитуда составляет 2,7 деления, а ее величина равна

U=2,7В.





По

горизонтали



(оси времени) шаг сетки



равен 1 мс на одно деление,



тогда период

сигнала ра-



вен

3,1



деления или



T=3,1 мс. Найдем цикличе-



скую частотусигнала



f

1







1



323 Гц









3,1 10 3





T









и затем круговую частоту

Рис. 3.3





2









2



2,03 103

рад/с.



T



3,1 10 3















Размах сигнала – это разница по вертикали между его максимальным и минимальным значениями, его удобно определять непосредственно по экрану осциллографа. У гармонического сигнала размах равен удвоенной амплитуде.

При измерении сдвига фаз между двумя гармоническими сигналами на экране осциллографа наблюдаются две гармонических временных диаграммы (рис. 3.4а).

Рис. 3.4

21

Их взаимное смещение t не зависит от выбора начала отсчета времени, что дает возможность измерить сдвиг фаз одного сигнала относительно другого, выбранного в качестве опорного.

Для

измерения

сдвига фаз

первого

напряжения

u1(t) Um1 cos( t 1)

относительно

второго

(опорного)

напряжения

u2(t) Um2 cos( t 2) по временной диаграмме

рис. 3.4а получим смещение во времени t 0,5

деления или

t 1мкс (отрицательная величина смещения означает, что первый сигнал сдвинут по сравнению с опорным влево, то есть его максимум появляется раньше по времени).

Период T сигналов равен 6,28 мкс, а круговая частота



2



2

1 106 рад/с,

T

6,28 10 6







тогда согласно (3.9) фазовый сдвиг равен 1 2 t 1

рад, то есть напряжение u1(t) опережает по фазе u2 (t) а 1 рад или 570.

Если опорным сигналом является u1(t), то сдвиг по вре-

мени сдвиг второго напряжения u2 (t) будет равен t 1мкс, а сдвиг фаз 2 1 1рад или -570. Это говорит о том, что u2 (t) отстает по фазе от u1(t) на 1 рад.

Смещение по времени напряжения u1(t) относительно u2 (t) на рис. 3.4а можно определить иначе, как показано на рис. 3.4б, в этом случае t' 2,64 деления сетки или 5,28 мкс.

Полученное значение t' больше t

на величину периода T ,

при этом сдвиг фаз будет равен 1

2 t' 5,28 рад.

Как видно, напряжение u1(t) отстает по фазе от опорного u2 (t) на 5,28 рад, что совпадает с полученным ранее результатом, отличающимся от него на величину 2 . Чтобы получать однозначные результаты расчета фазового сдвига, его величину целесообразно выбирать в интервале от до ( 1800 ) или от 0 до 2 (соответственно от 0 до 3600).

22

3.3. Числовые значения сигналов

Периодический сигнал произвольной формы s(t) (ток i(t) или напряжение u(t) ) полностью определяется функцией времени на интервале периода. Такие значения сигнала s(t) называют мгновенными. Например, для гармонического тока i(t) его мгновенные значения записываются в виде i(t) 5cos(106t 300)мА.

На практике широко используются различные числовые значения сигналов.

Период повторения T измеряется в секундах (с).

Циклическая частота f 1/T , измеряется в герцах

(Гц).

Круговая частота 2 f 2 /T , измеряется в ради-

анах в секунду (рад/c).

Амплитуда измеряется в физических единицах сигнала - вольтах или амперах. Применительно к гармоническому сигналу это максимальное отклонение от нулевого уровня или половина размаха (разности между максимальным и минимальным значениями).

Среднее значение (постоянная составляющая) сигна-

ла SСР определяется интегралом



1 t0 T

(3.10)







SСР

T t0 s(t)dt.



Оно характеризует постоянный сигнал, который присутствует в рассматриваемом переменном сигнале. Для любого гармонического сигнала его среднее значение всегда равно нулю и не является информативным.

Действующее (среднеквадратическое) значение сиг-

нала равно

t0 T

SД 1 s2(t)dt (3.11)

T t0

23

и измеряется в единицах сигнала.

Действующее значение переменного сигнала – это такое эквивалентное значение постоянного тока или напряжения, которое выделяет в нагрузке (сопротивлении R ) ту же мощность, что и исходный переменный сигнал.

Применительно к гармоническому сигналу

SД



S





0,707 Sm или

Sm



SД 1,41 SД . (3.12)

m



2











2











Шкалы почти всех измерителей уровня переменного сигнала (амперметров и вольтметров) градуируются в действующих значениях гармонического сигнала. В электрической силовой сети дома или в лаборатории действующее значение гармонического напряжения равно 220 В, его частота 50Гц, а

амплитуда Um 2202 311В.

3.4. Мощность гармонических сигналов

Рассмотрим двухполюсник с активными и реактивными элементами (рис. 3.5). Гармонические ток и напряжение имеют вид:





i(t) Im cos( t ),

(3.13)





u(t) Um cos( t ),







тогда для мгновенной мощности получим



p(t) i(t)u(t) ImUm cos( t i )cos( t u )





ImUm

cos( u i ) cos(2 t u i ) .

(3.14)





2





Рис. 3.5

24
