На полозке и на основании |
|||
|
мушки нанесены риски, опреде- |
|||
|
ляющие положение мушки. |
|||
|
Мушку можно вкручивать и вы- |
|||
мушки |
кручивать, то есть производить |
|||
регулировку по высоте при при- |
||||
|
||||
вид |
ведении автомата к нормальному |
|||
бою. |
|
|
||
|
|
|
||
Внешний |
Соединительная |
муфта слу- |
||
жит для присоединения цевья к |
||||
|
||||
|
автомату. |
|
||
|
Ствол автомата АКС-74У ко- |
|||
|
роче, чем у АК-74, и к моменту |
|||
|
вылета пули из канала ствола |
|||
|
при |
выстреле не |
происходит |
|
|
полного сгорания порохового за- |
|||
|
ряда, |
поэтому на ствол накручи- |
||
вается пламегаситель (рис. 13А). Автомат АК-74 имеет длинный ствол, что позволяет придать пуле при выстреле высокую начальную скорость − до
900 м/сек. Для повышения кучности боя и уменьшения энергии отдачи автомат АК-74 оснащен дульным тормозомкомпенсатором (рис. 13Б). 1
А |
Б |

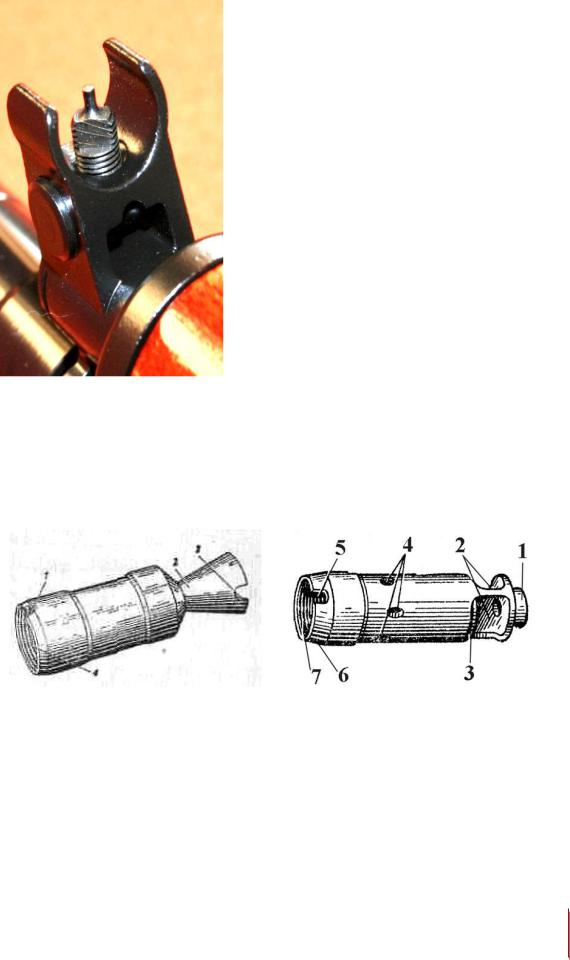

Рис. 13. Пламегаситель и дульный тормоз-компенсатор для автоматов Калашникова:
А – пламегаситель АКС-74У: 1 – выем для фиксатора, 2 – конический раструб, 3 – выемка для использования шомпола
при отвинчивании, 4 – внутренняя резьба;
Б– дульный тормоз-компенсатор АК-74: 1 – венчик, 2 – окна, 3 – щель, 4 – компенсационные отверстия, 5 – выем для фиксатора, 6 – скос,
7 – внутренняя резьба
51
Ствол служит для направления полета пули. Устройство ствола автомата АКС-74У изображено на рис. 14. В казенной части канал гладкий и сделан по форме гильзы. Эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называ-
ется пульным входом.

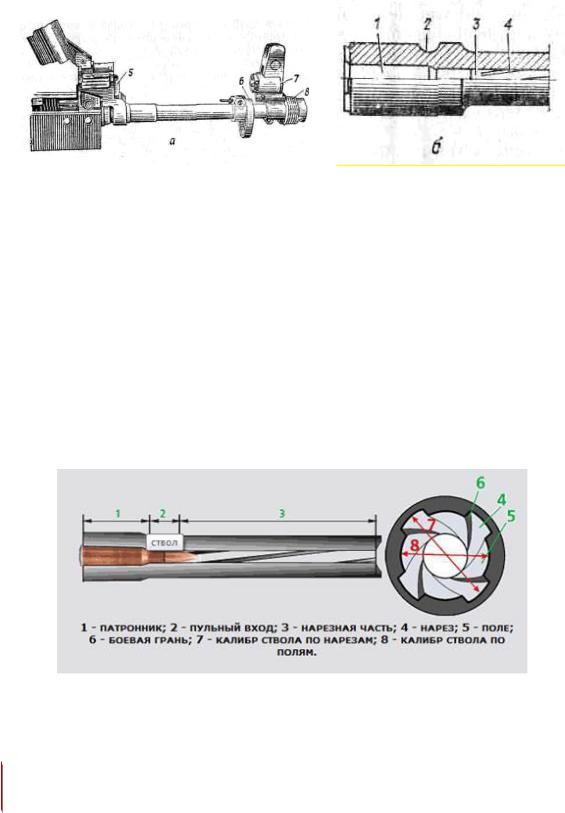

Рис. 14. Ствол:
а – наружный вид ствола автомата, б – казенная часть в разрезе, 1 – патронник, 2 – выем для штифта ствола, 3 – пульный вход, 4 – нарезная часть, 5 – основание для крепления газовой трубки
и крышкоствольной коробки, 6 – соединительная муфта, 7 – основание мушки.
Ствол посредством штифта соединен со ствольной коробкой и от нее не отделяется. Внутри ствол имеет канал с четырьмя нарезами, вращающимися слева вверх направо (рис. 15). Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями. Калибром канала ствола является расстояние между двумя противоположными полями (по диаметру).
Рис. 15. Сечение канала ствола автомата
Газовая камора служит для направления пороховых газов из ствола на газовый поршень затворной рамы. Она имеет газо-
52
отводное отверстие, патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов.
Ствольная коробка (рис. 16) служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм. Сверху коробка закрывается крышкой.

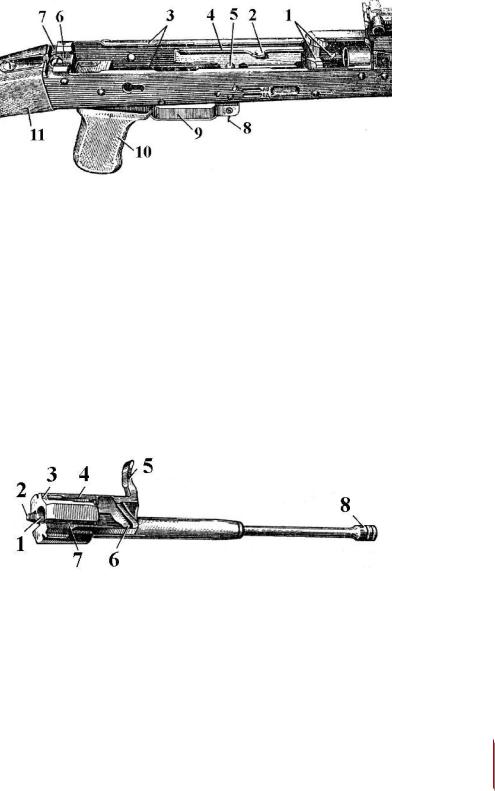

Рис. 16. Ствольная коробка:
1 – вырезы, 2 – отражательный выступ, 3 – отгибы, 4 – направляющий выступ, 5 – перемычка, 6 – продольный паз,
7 – поперечный паз, 8 – защелка магазина, 9 – спусковая скоба, 10 – пистолетная рукоятка, 11 – приклад
Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.
Затворная рама с газовым поршнем (рис. 17) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет: внутри – канал для возвратного механизма и канал для затвора. В передней части затворной рамы укреплен газовый поршень.
Рис. 17. Затворная рама с газовым поршнем:
1 – канал для затвора, 2 – предохранительный выступ, 3 – выступ для опускания рычага автоспуска,
4 – паз для отгиба ствольной коробки, 5 – рукоятка, 6 – фигурный вырез, 7 – паз для отражательного выступа, 8 – газовый поршень
53
Затвор (рис. 18) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.
Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси. Шпилька служит для закрепления ударника и оси выбрасывателя.

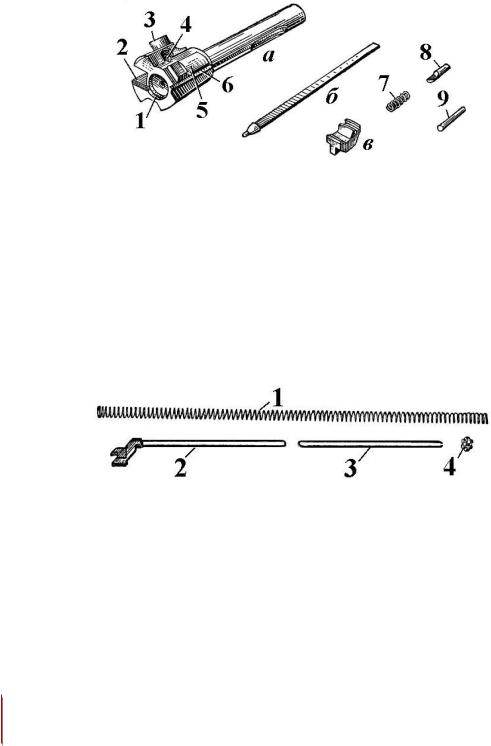

Рис. 18. Затвор:
а– остов затвора, б – ударник, в – выбрасыватель;
1– вырез для гильзы, 2 – вырез для выбрасывателя, 3 – ведущий выступ, 4 – отверстие для оси выбрасывателя, 5 – боевой выступ,
6 – продольный паз для отражательного выступа,
7 – пружина выбрасывателя, 8 – ось выбрасывателя, 9 – шпилька
Возвратный механизм (рис. 19) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты.
Рис. 19. Возвратный механизм:
1 – возвратная пружина, 2 – направляющий стержень, 3 – подвижный стержень, 4 – муфта
Газовая трубка со ствольной накладкой (рис. 20) служит для направления движения газового поршня. Передним концом газовая трубка надевается на патрубок газовой каморы. Ствольная накладка служит для предохранения рук от ожогов при стрельбе. Она у автомата может быть деревянная или
54
пластмассовая и имеет желоб, в котором укреплено металлическое полукольцо, отжимающее ствольную накладку от газовой трубки (этим исключается появление качки накладки при усыхании древесины).
Рис. 20. Газовая трубка со ствольной накладкой
Ударно-спусковой механизм (рис. 21) служит для спуска курка с боевого взвода или с взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.
Ударно-спусковой механизм помещается в ствольной коробке, где крепится тремя взаимозаменяемыми осями.

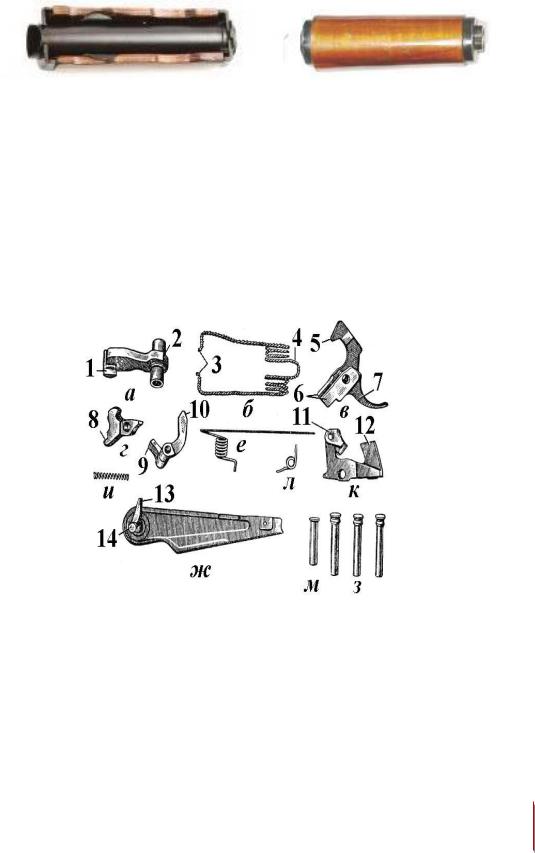

Рис. 21. Части ударно-спускового механизма:
а– курок, б – боевая пружина, в – спусковой крючок,
г– шептало одиночного огня, д – автоспуск, е – пружина автоспуска,
ж– переводчик, з – оси, и – пружина шептала одиночного огня,
к– замедлитель курка, л – пружина замедлителя курка, м – трубчатая ось; 1 – боевой взвод; 2 – взвод автоспуска, 3 – загнутые концы,
4 – петля, 5 – фигурный выступ, 6 – прямоугольные выступы, 7 – хвост, 8 – вырез, 9 – шептало, 10 – рычаг, 11 – защелка, 12 – передний выступ, 13 – сектор, 14 – цапфа
