Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеются боевой взвод, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надевается на цапфы курка и своей петлей действует на курок, а концами – на прямоугольные выступы спускового крючка. Замедлитель курка служит для замедления движения курка вперед в целях улучшения кучности боя при ведении автоматического огня из устойчивых положений. Он имеет передний и задний выступы, отверстие для оси, пружину и защелку (автоматы посл едних выпусков замедлителя не имеют).

Спусковой крючок служит для удержания курка на боевом взводе и для спуска курка. Он имеет фигурный выступ, отверстие для оси, прямоугольные выступы и хвост. Своим фигурным выступом он удерживает курок на боевом взводе.

Шептало одиночного огня служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен. Оно находится на одной оси со спусковым крючком. Шептало одиночного огня имеет пружину, отверстие для оси и вырез, в который входит сектор переводчика при ведении автоматического огня и стопорит шептало. Кроме того, вырез ограничивает поворот сектора вперед при постановке переводчика на предохранитель.

Автоспуск служит для автоматического освобождения курка с взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола и незапертом затворе. Он имеет шептало для удержания курка на взводе автоспуска, рычаг для поворота автоспуска выступом затворной рамы при подходе ее в переднее положение и пружину.

На одной оси с автоспуском находится его пружина. Коротким концом она соединена с автоспуском, а ее длинный конец проходит вдоль левой стенки ствольной коробки и входит в кольцевые проточки на осях автоспуска курка и спускового крючка, удерживая оси от выпадения.

Переводчик огня служит для установки на автоматический или одиночный огонь, а также на предохранитель. Он имеет сектор с цапфами, которые помещаются в отверстия стенок ствольной коробки. Нижнее положение переводчика отвечает

56

установке его на одиночный огонь (ОД), среднее – на автоматический огонь (АВ), верхнее – на предохранитель.

Цевье (рис. 22) служит для удобства действия и для предохранения рук автоматчика от ожогов.

Цевье у автомата может быть деревянное или пластмассовое. Оно прикрепляется к стволу снизу с помощью соединительной муфты и к ствольной коробке посредством выступа, входящего в гнездо ствольной коробки. В теле цевья имеется сквозное отверстие для шомпола. Пластмассовое цевье имеет металлический экран, предназначенный для уменьшения нагрева цевья при стрельбе.

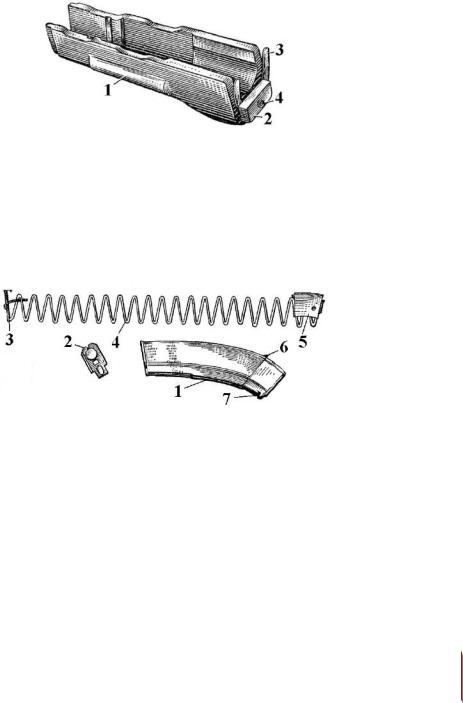

Рис. 22. Цевье: 1 – упор для пальцев, 2 – выступ, 3 – пластинчатая пружина, 4 – отверстие для шомпола

Магазин (рис. 23) служит для помещения патронов и подачи их в патронник. Он состоит из пластмассового корпуса, крышки, стопорной планки, пружины и подавателя.

Рис. 23 Магазин:

1 – корпус, 2 – крышка, 3 – стопорная планка, 4 – пружина, 5 – подаватель, 6 – опорный выступ, 7 – зацеп

Штык-нож (рис. 24А) присоединяется к автомату АК-74 и служит для поражения противника в рукопашном бою. Кроме того, он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

Ножны (рис. 24Б) служат для ношения штыка-ножа на поясном ремне. Кроме того, они используются вместе со шты- ком-ножом для резки проволоки. Ножны имеют подвеску с

57

петлей, выступ-ось, упор для ограничения поворота штыканожа при действии им как ножницами. Внутри ножен имеется пластинчатая пружина с фиксатором для удержания штыканожа от выпадения.

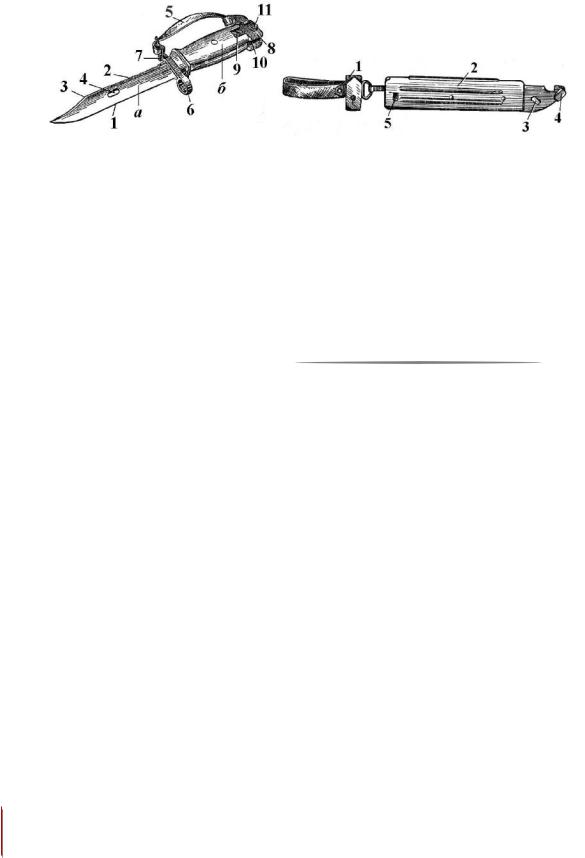

Рис. 24. Штык-нож АК-74:

А: а – лезвие; б – рукоятка (1 – режущая грань, 2 – пила, 3 – заточенная кромка, 4 – отверстие, 5 – ремень, 6 – кольцо,

7 – зацеп для ремня, 8 – металлический наконечник,

9– соединительный винт, 10 – продольные пазы, 11 – защелка);

Б– ножны: 1 – подвеска с петлей-застежкой и карабином,

2 – пластмассовый корпус, 3 – выступ ось, 4 – упор,

5– фиксатор пластинчатой пружины.

3.4.Работа частей и механизмов автоматов Калашникова

При выстреле часть пороховых газов, следующих за пулей, направляется через отверстие в стенке ствола в газовую камору, давит на газовый поршень и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу, затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворо-

58

том вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

3.5. Разборка и сборка автоматов

Разборка автомата может быть неполная и полная: неполная – для чистки, смазки и осмотра автомата; полная – для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте.

Частая полная разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку автомата следует производить на столе или чистой подстилке: части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

При сборке автомата необходимо сличить номера на его частях; у каждого автомата номеру на ствольной коробке должны соответствовать номера на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях.

Обучение разборке и сборке на боевых автоматах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами.

Порядок неполной разборки АКС-74У

1.Отделить магазин. Удерживая автомат за шейку приклада или цевье, рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

2.Проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, поставив его в положение «АВ» или

59

«ОД»; отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок

сбоевого взвода.

3.Отделить пламегаситель. Утопить фиксатор пламегасителя и отвинтить пламегаситель с резьбового выступа ствола, вращая его против хода часовой стрелки. В случае затруднительного свинчивания пламегасителя допускается отвинчивание его с помощью шомпола, вставленного в выемки пламегасителя.

4.Открыть крышку ствольной коробки. Нажать на выступ направляющего стержня возвратного механизма, приподнять вверх заднюю часть крышки ствольной коробки и открыть крышку.

5.Отделить возвратный механизм. Подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

6.Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

7.Отделить затвор от затворной рамы. Затворную раму повернуть газовым поршнем вверх, затвор повернуть против часовой стрелки вниз так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вверх.

8.Отделить газовую трубку со ствольной накладкой. Вынуть газовую трубку из паза основания фиксатора (при открытой до упора крышке ствольной коробки) и снять газовую трубку с патрубка газовой каморы.

Порядок сборки автомата АКС-74У после неполной разборки

1.Присоединить газовую трубку со ствольной накладкой. Надвинуть газовую трубку передним концом на патрубок газовой каморы и прижать задний конец газовой трубки к стволу (присоединение производится при откинутой крышке ствольной коробки).

2.Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал рамы; повернуть затвор

60
