4.3. Устройство пистолета Макарова

Общее устройство пистолета Макарова представлено на

рис. 28.

Пистолет прост по устройству и в обращении, удобен для ношения.

Пистолет – оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем, расположенным на левой стороне затвора.

Работа автоматики пистолета основана на принципе использования энергии отдачи свободного затвора.

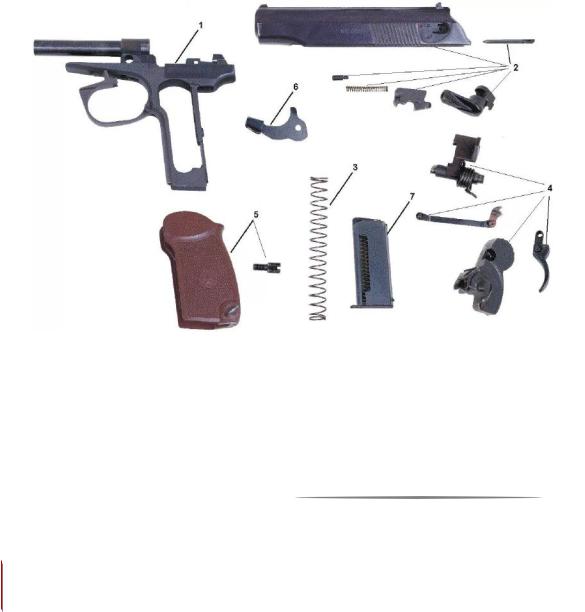

Рис. 28. Основные части и механизмы пистолета:

1 – рамка со стволом и спусковой скобой, 2 – затвор с ударником, выбрасывателем и предохранителем, 3 – затворная задержка,

4 – ударно-спусковой механизм, 5 – возвратная пружина, 6 – магазин, 7 – рукоятка с винтом

76

4.4. Разборка и сборка пистолета Макарова

Разборка пистолета может быть неполной и полной. Неполная разборка производится для чистки, смазки и

осмотра пистолета, полная – для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

–разборку и сборку производить на столе, а в поле – на чистой подстилке;

–части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

–при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Порядок неполной разборки пистолета

1.Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку, отвести защелку магазина назад до отказа, одновременно оттягивая выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

2.Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести затвор в заднее положение, поставить его на затворную задержку

иосмотреть патронник. Нажав на затворную задержку, отпустить затвор.

3.Отделить затвор от рамки. Взяв пистолет за рукоятку, оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. Отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины.

4.Поставить спусковую скобу на место.

5.Снять со ствола возвратную пружину. Удерживая возвратную пружину за основание, вращая, снять ее со ствола.

77

Сборку пистолета после неполной разборки производить

вобратном порядке:

1.Надеть на ствол возвратную пружину. Обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками. Пружина должна прочно удерживаться на стволе.

2.Присоединить затвор к рамке. Установить спусковую скобу в перекошенное положение. Удерживая рамку за рукоятку ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение.

3.Включить предохранитель. Поднять флажок предохранителя вверх.

4.Вставить магазин в основание рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защелка (основание боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

Порядок полной разборки пистолета

1.Произвести неполную разборку пистолета.

2.Отделить шептало и затворную задержку от рамки. Придерживая головку курка и нажимая указательным пальцем на хвост спускового крючка, плавно спустить курок с боевого взвода.

Выступом протирки снять крючок пружины шептала с затворной задержки. Повернуть шептало вперед до совпадения лыски на правой цапфе с прорезью цапфенного гнезда в рамке, затем шептало и затворную задержку приподнять вверх и отделить их от рамки.

3.Отделить рукоятку от основания рамки. Лезвием протирки вывинтить винт и, сдвигая рукоятку назад, отделить ее от основания рамки.

78

4.Отделить боевую пружину от рамки. Прижимая боевую пружину к основанию рамки, сдвинуть вниз и отделить от основания рамки задвижку боевой пружины, снять боевую пружину с прилива основания рамки.

5.Отделить курок от рамки. Повернуть курок вперед до совпадения лысок на его цапфах с прорезями и цапфенных гнездах в рамке, сдвинуть курок в сторону ствола и вынуть его.

6.Отделить спусковую тягу с рычагом взвода от рамки. Приподнять задний конец спусковой тяги и вывести цапфу из отверстия спускового крючка.

7.Отделить спусковой крючок от рамки. Оттянуть спусковую скобу вниз, как это делается при неполной разборке пистолета, поворачивая хвост спускового крючка вперед, вывести цапфы спускового крючка из цапфенных гнезд в рамке и отделить спусковой крючок от рамки. Поставить спусковую скобу на новое место.

8.Отделить предохранитель и ударник от затвора. Повернуть флажок предохранителя вверх, затем отвести флажок из гнезда несколько в сторону, повернуть дальше назад и вынуть из гнезда затвора. Легкими ударами задним концом затвора по ладони извлечь из затвора ударник.

9.Отделить выбрасыватель от затвора. Положить затвор на стол, с помощью выступа протирки утопить гнеток выбрасывателя и, одновременно нажимая на переднюю часть выбрасывателя и поворачивая его вокруг зацепа, вынуть его из паза, после этого осторожно извлечь из гнезда затвора гнеток с пружиной.

10.Разобрать магазин. Взяв магазин подавателем вниз, сжать пружину подавателя и снять крышку магазина за ее выступающую часть. Вынуть из корпуса магазина пружину подавателя и подаватель.

Сборку пистолета после полной разборки производить

вобратном порядке:

1.Собрать магазин. Удерживая корпус магазина так, чтобы выступ для защелки магазина был впереди и вверху, вложить подаватель в корпус магазина. Вставить в корпус магазина пружину подавателя неотогнутым концом вниз и, поджимая

79

пружину большим пальцем, надвинуть крышку на загнутые ребра корпуса так, чтобы отогнутый конец пружины заскочил в отверстие крышки.

2.Присоединить выбрасыватель к затвору. Положить затвор на стол, вставить в гнездо затвора пружину выбрасывателя с гнетком (гнетком наружу). Поставить выбрасыватель в паз зацепом к чашечке затвора и, придерживая его у зацепа, утопить выступом протирки гнеток в гнездо, одновременно поджимая выбрасыватель к гнетку и вниз (поворачивая вокруг зацепа), опустить его пяточку в гнездо затвора так, чтобы головка гнетка расположилась над уступом пяточки выбрасывателя.

3.Присоединить ударник и предохранитель к затвору. Вложить ударник в канал затвора так, чтобы его срез в задней части был обращен к гнезду для предохранителя. Вставить предохранитель в гнездо затвора и повернуть его флажок вниз до отказа.

4.Присоединить спусковой крючок к рамке. Оттянуть спусковую скобу и перекосить ее так, как это делается при неполной разборке пистолета, вставить головку спускового крючка в окно стойки рамки так, чтобы его цапфы вошли в цапфенные гнезда рамки, поставить спусковую скобу на место.

5.Присоединить спусковую тягу с рычагом взвода к рамке. Отведя хвост спускового крючка назад, вставить цапфу спусковой тяги в отверстие спускового крючка и опустить задний конец тяги в рамку на заднюю стенку основания рукоятки.

6.Присоединить курок к рамке. Повернув спусковой крючок в крайнее переднее положение, наклонить курок головкой вперед, ввести его цапфы в цапфенные гнезда в рамке и повернуть головку курка назад.

7.Присоединить боевую пружину к рамке и рукоятку к основанию рамки. Повернув спусковой крючок вперед, а рычаг взвода вверх, ввести перья боевой пружины в окно рамки и надеть пружину отверстием на прилив основания рукоятки так, чтобы широкое перо боевой пружины расположилось в углублении курка, а узкое перо – на пяточке рычага взвода.

Придерживая боевую пружину за основание, надеть задвижку боевой пружины. Проверить правильность постановки боевой пружины. Надеть рукоятку на основание рукоятки и ввинтить винт.
