8.Присоединить затворную задержку и шептало к рамке. Взять шептало так, чтобы лыска на его правой цапфе была обращена вперед. Вставить в цапфенное гнездо рамки сначала левую цапфу шептала (на которой находится пружина), а затем ввести правую цапфу шептала в цапфенное гнездо в рамке. Повернуть шептало назад. Выступом протирки надеть крючок пружины шептала на затворную задержку.

Запрещается взводить курок нажимом на хвост спускового крючка и производить спуск курка, когда не присоединен к рамке затвор.

9.Произвести дальнейшую сборку как после неполной разборки пистолета.

10.Проверить правильность работы частей и механизмов пистолета после сборки:

выключить предохранитель (освобождается курок); отвести затвор назад до отказа, убедиться, что затвор

фиксируется затворной задержкой; нажать на кнопку затворной задержки, затвор при этом

должен энергично продвинуться в переднее положение (убеждаемся в исправности возвратной пружины и фиксации курка на боевом взводе шепталом);

нажать на хвост спускового крючка, курок при этом должен сорваться с боевого взвода и нанести удар по ударнику;

взвести курок, при включении предохранителя убедиться, срывается ли курок с боевого взвода и блокируется ли выступом предохранителя;

проверить исправность работы частей и механизмов пистолета при досылании патрона в патронник и извлечении и выбрасывании гильз (патронов) при перезаряжании.

Примечание: периодически необходимо также проверять усилие спуска курка с боевого взвода. Спуск курка с боевого взвода должен происходить от усилия на спусковой крючок не менее 1,5 кг и не более 3,5 кг.

81

4.5. Устройство и назначение частей пистолета Макарова

Рамка со стволом и спусковой скобой (рис. 29) имеет три назначения: рамка служит для соединения частей, ствол – для направления полета пули, спусковая скоба – для предохранения хвоста спускового крючка от нечаянного нажатия на него.

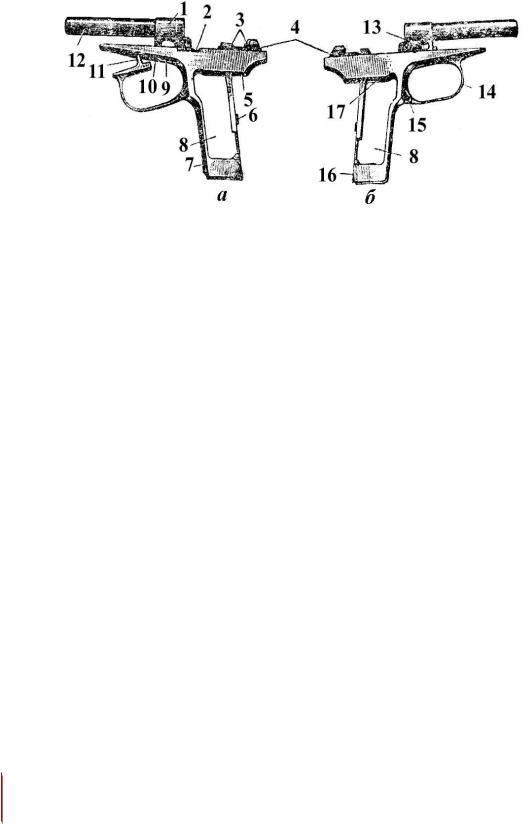

Рис. 29. Рамка со стволом и спусковой скобой: а – левая сторона, б – правая сторона;

1 – стойка для крепления ствола, 2 – вырез для затворной задержки, 3 – цапфенные гнезда для цапф курка и шептала,

4 – пазы для направления движения затвора, 5 – окно для перьев боевой пружины, 6 – прилив с резьбовым отверстием, 7 – основание рукоятки, 8 – боковые окна, 9 – окно для размещения спускового крючка и гребня спусковой скобы,10 – цапфенные гнезда для цапф спускового крючка, 11 – гребень для ограничения движения затвора, 12 – ствол,

13 – кривой паз для размещения и движения передней цапфы спу сковой тяги, 14 – спусковая скоба, 15 – прилив с гнездом для крепления спусковой скобы, 16 – вырез для защелки магазина, 17 – окно для выхода верхней

части магазина

Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) – калибр канала ствола, он равен 9 мм. Для помещения патрона служит патронник, расположенный в казенной (задней) части ствола, он имеет большую толщину стенок, чем ствол в нарезной части.

Спусковая скоба имеет на переднем конце гребень для ограничения хода затвора при движении назад.

Затвор (рис. 30) служит для: досылания патрона из магазина в патронник, запирания канала ствола при выстреле, извлечения патрона или гильзы, взвода курка.

Части затвора: ударник, выбрасыватель, предохранитель.

82

Ударник (рис. 31) служит для разбития капсюля.

В передней части ударника – боек, в задней части – срез для предохранителя, который удерживает ударник в канале затвора. Ударник изготавливается трехгранным в целях уменьшения его массы и уменьшения трущихся поверхностей.

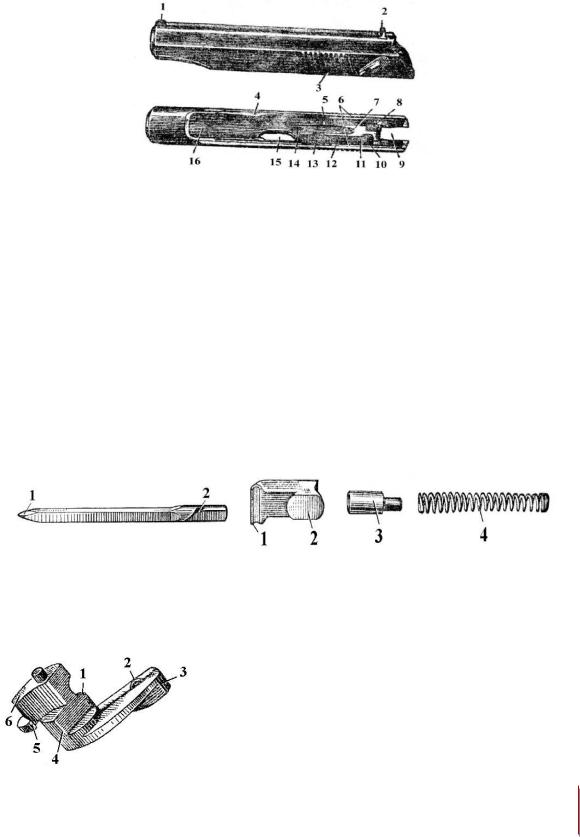

Рис. 30. Затвор:

1 – мушка, 2 – целик, 3 – насечка, 4 – зуб постановки на затворную задержку, 5 – паз для отражателя, 6 – продольные выступы

для направления движения затвора по рамке, 7 – гребень, 8 – гнездо для предохранителя, 9 – паз для курка, 10 – выем для помещения

разобщающего выступа рычага взвода, 11 – выступ для разобщения рычага взвода с шепталом, 12 – паз для разобщающего выступа рычага взвода, 13 – выем для разобщения шептала с рычагом взвода,

14– досылатель, 15 – окно для выбрасывания гильзы (патрона), 16 – канал для помещения ствола с возвратной пружиной

Выбрасыватель (рис. 32) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем.

Предохранитель (рис. 33) служит для обеспечения безопасного обращения с оружием.

Рис. 33. Предохранитель:

1 – уступ, 2 – фиксатор, 3 – флажок, 6 – выступ предохранителя, 4 – ребро, 5 – зацеп

83

Возвратная пружина (рис. 34) служит для возвращения затвора в переднее положение после выстрела.

Рис. 34. Возвратная пружина

Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить надежное удержание на стволе. Пружина, надетая на ствол, помещается вместе с ним в канале затвора.

Ударно-спусковой механизм (рис. 35) служит для нанесе-

ния удара по ударнику. Состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

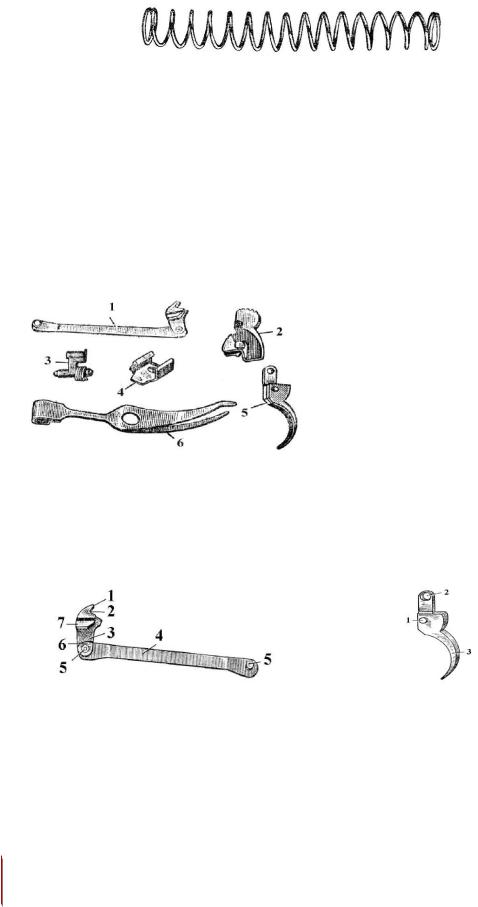

Рис. 35. Части ударноспускового механизма:

1 – спусковая тяга с рычагом взвода, 2 – курок, 3 – шептало с пружиной, 4 – задвижка боевой пружины, 5 – спусковой крючок, 6 – боевая пружина

Спусковая тяга с рычагом взвода (рис. 36) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковой крючок (рис. 37) служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.

Курок (рис. 38) служит для нанесения удара по ударнику.

84

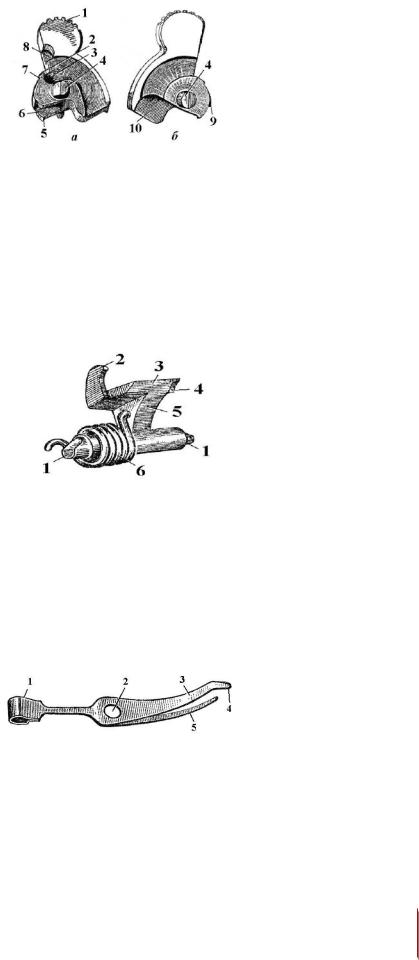

Рис. 38. Курок:

а – левая сторона, б – правая сторона; 1 – головка с насечкой, 2 – выступ, 3 – выем, 4 – цапфы,

5 – зуб самовзвода, 6 – углубление, 7 – предохранительный взвод, 8 – вырез, 9 – боевой взвод, 10 – кольцевой выем

Шептало (рис. 39) служит для удержания курка в боевом и предохранительном взводах.

Рис. 39. Шептало:

1 – цапфы шептала, 2 – зуб, 3 – носик шептала, 4 – выступ, 5 – стойка шептала, 6 – пружина шептала

Боевая пружина (рис. 40) служит для приведения в действие частей ударно-спускового механизма: курка, рычага взвода и спусковой тяги.

Рис. 40. Боевая пружина:

1 – защелка, 2 – отверстие, 3 – широкое перо, 4 – отбойный конец, 5 – узкое перо

Она имеет: широкое перо для приведения в действие курка; узкое перо для приведения в действие спусковой тяги с рычагом взвода.
