Основание боевой пружины является защелкой магазина. Конец широкого пера боевой пружины изогнут для обеспечения «отбоя» курка, то есть для постановки курка на предохранительный взвод в спущенном положении. Боевая пружина крепится на основании рукоятки задвижкой.

Рукоятка с винтом (рис. 41) служит для удобства удержания пистолета в руке, закрытия боковых окон и задней стенки основания рукоятки.

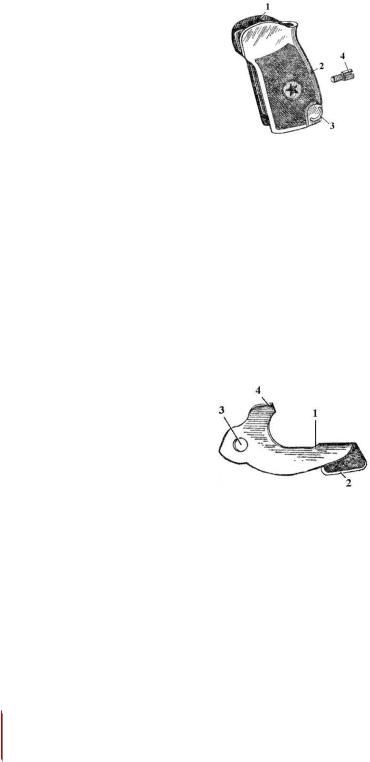

Рис. 41. Рукоятка с винтом:

1 – пазы, 2 – отверстие, 3 – антабка, 4 – винт

Рукоятка с винтом имеет: отверстие для винта, который крепит рукоятку к основанию рукоятки; антабку для пристегивания пистолетного ремешка. В отверстии для винта расположена металлическая втулка, которая предназначена для стопорения головки винта от произвольного отвинчивания.

Винт рукоятки служит для крепления рукоятки. Затворная задержка (рис. 42) задерживает затвор в зад-

нем положении по израсходовании всех патронов из магазина.

Рис. 42. Затворная задержка:

1 – выступ, 2 – кнопка с насечкой, 3 – отверстие, 4 – отражатель

Затворная задержка имеет: в передней части – выступ для удержания затвора в заднем положении; в верхней части – отражатель для отражения наружу гильз (патронов) через окно в затворе.

Магазин (рис. 43) служит для помещения восьми патронов и подачи патронов к затвору. Он состоит из корпуса, подавателя, пружины подавателя и крышки.

86

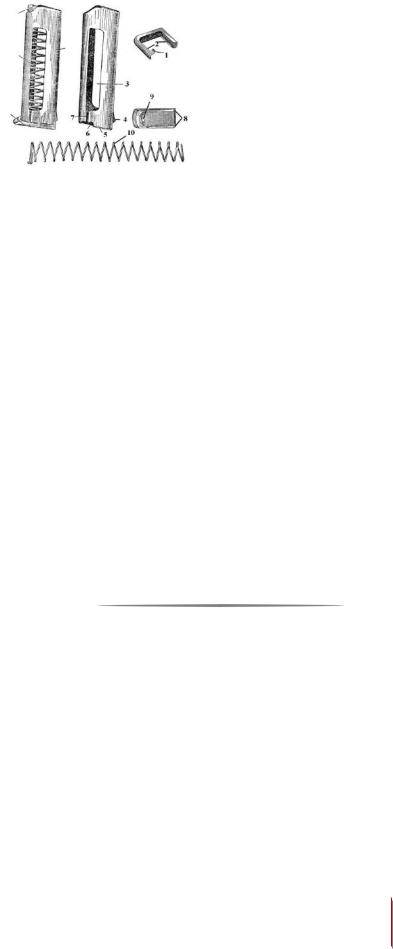

Рис. 43. Магазин (подаватель, корпус магазин, пружина подавателя, крышка магазина): 1 – зуб; 2 – отогнутые концы; 3 – окно; 4 – выступ; 5 – загнутое ребро; 6 – вырез; 7 – желоб; 8 – пазы; 9 – отверстие;

10 – пружина подавателя

Корпус магазина соединяет все части магазина.

Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором.

Подаватель служит для подачи патронов.

На подавателе с левой стороны имеется зуб, предназначенный для приведения в действие затворной задержки по израсходовании всех патронов из магазина.

Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Крышка магазина имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

4.6.Принадлежности к пистолету Макарова

Впринадлежности к пистолету (рис. 44) входят: кобура, протирка, запасный магазин, пистолетный ремешок.

Пистолетный ремешок обеспечивает крепление пистолета

кпоясному (брючному) ремню.

Кобура служит для удобства ношения пистолета, запасного магазина и протирки.

Протирка используется для разборки, сборки, чистки и смазки пистолета. На одном конце – выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при

87

отделении выбрасывателя; прорезь для продевания в нее пакли или ветоши; на другом – кольцо для удержания протирки при чистке. На стыке кольца имеется лезвие для вывинчивания и ввинчивания винта рукоятки при разборке и сборке пистолета.

Запасной магазин служит для помещения восьми патронов.

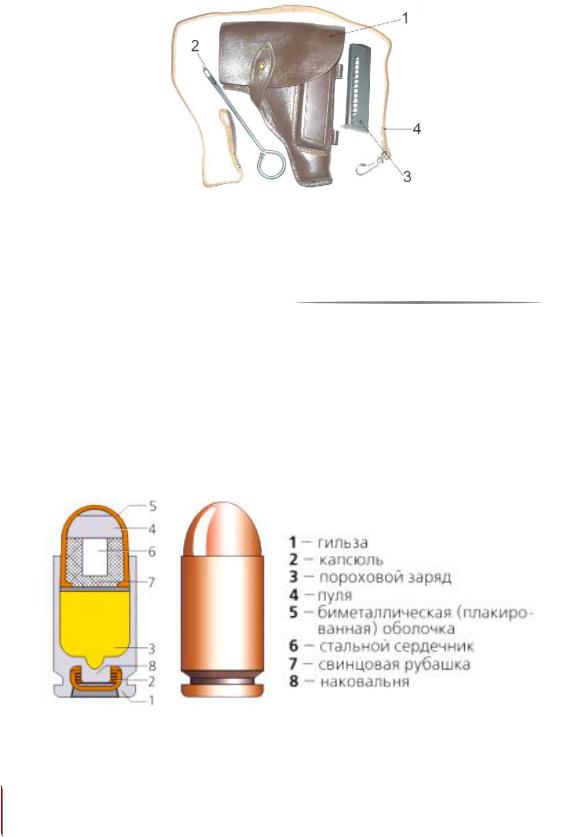

Рис. 44. Принадлежности к ПМ:

1 – кобура, 2 – протирка, 3 – запасной магазин, 4 – пистолетный ремешок

4.7. Патроны, применяемые для стрельбы из пистолета, их устройство

9-мм пистолетный патрон (рис. 45) состоит из следующих основных частей: гильзы, капсюля, порохового заряда, пули.

Рис. 45. Общий вид и устройство 9-мм пистолетного патрона

88

Гильза служит для помещения порохового заряда и соединения всех частей патрона.

Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Заряд состоит из бездымного пироксилинового пороха. Капсюль служит для воспламенения порохового заряда. Пуля состоит из биметаллической (плакированной) обо-

лочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Осмотр боевых патронов производится с целью обнаружения неисправностей. Патроны осматриваются перед стрельбой, при заступлении в наряд и по особому распоряжению. При осмотре патронов необходимо проверить:

–нет ли на гильзах ржавчины и зеленого налета, помятостей, царапин, прочно ли пуля удерживается в гильзе;

–не выступает ли капсюль выше поверхности дна гильзы. Если патроны запылились или загрязнились, покрылись

небольшим зеленым налетом или ржавчиной, их необходимо протереть сухой чистой ветошью.

4.8. Работа частей и механизмов ПМ

Положение частей и механизмов до заряжания: затвор в крайнем переднем положении заперт ребром предохранителя. Курок спущен и упирается в выступ предохранителя. Шептало полочкой предохранителя поднято вверх и удерживается в этом положении. Магазин вставлен в основание рукоятки. Подаватель магазина в верхнем положении и упирается в гребень затвора. Зуб подавателя давит снизу на затворную задержку. Флажок предохранителя в положении «предохранение», зацеп предохранителя входит в выем курка и запирает курок в положении «предохранение», запирает затвор с рамкой.

Работа частей и механизмов при заряжании

При снаряжении магазина патронами пружина подавателя сжимается, подаватель опускается вниз вместе с зубом подава-

89

теля. Верхний патрон удерживается загнутыми краями боковых стенок магазина.

Фиксация магазина производится основанием боевой пружины.

При выключении предохранителя освобождается курок, шептало опускается и удерживает курок в предохранительном взводе.

При отведении затвора назад возвратная пружина сжимается, курок становится в боевой взвод. В переднее положение затвор возвращается под действием возвратной пружины, выталкивает верхний патрон из магазина и досылает его в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. Канал ствола заперт свободным затвором.

Пистолет готов к выстрелу.

Работа частей и механизмов при выстреле

При нажатии на спусковой крючок спусковая тяга перемещается вперед, рычаг взвода поднимает шептало. Курок освобождается и под действием широкого пера боевой пружины срывается и наносит удар по ударнику. Ударник разбивает капсюль, происходит выстрел.

Работа частей и механизмов после выстрела

Затвор под давлением пороховых газов на дно гильзы отходит назад вместе с гильзой. Возвратная пружина сжимается. Гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель затворной задержки и выбрасывается наружу через окно в стенке затвора. Подаватель подает очередной патрон и ставит его перед досылателем затвора. Затвор, дойдя до крайнего заднего положения, взводит курок на боевой взвод. Под действием возвратной пружины затвор начинает двигаться вперед, досылателем выталкивает из магазина очередной патрон и досылает его в патронник, выбрасыватель заскакивает в кольцевую проточку гильзы. Канал ствола заперт свободным затвором. Для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

Работа частей и механизмов при стрельбе самовзводом

Патрон в патроннике, курок в предохранительном взводе. При нажатии на спусковой крючок спусковая тяга перемещает-
