6.2. Определение цвета лакокрасочных покрытий

Материалы, приборы:

-ЭмальМЛ-1224МЭтемно-желтогоцвета[10,с.164–166].

-Ксилол.

-КраскораспылительКРУ-1.

-ВискозиметрВ3-246.

-Электрический лабораторный сушильный шкаф.

-Шкаф для сушки образцов на воздухе.

-Картотека цветов.

-Картотека, выпускаемая по ТУ 6-10-1449–74, характеризует цвета покрытий на основе эмалей и красок набором карточек, в которых имеются по две накраски (глянцевая и матовая) одного и того же цвета, сделанные на пленке ацетата целлюлозы. Картотека состоит из 9 групп карточек с накрасками разных цветов. Каждой группе соответствует свой цвет, обозначенный условным номером, в котором приведены колориметрические характеристики цвета, определенные при освещенииисточникомсвета.

Вариант 1. Определение цвета покрытий по картотеке цве-

тов.

Метод заключается в сравнении цвета испытуемого покрытия с эталономкартотеки цветов.

Подготовка к испытанию. Пластины из листовой стали 08 кп размером 150х70х1,0 мм подвергают механической очистке и обезжириваниюпоспособу,приведенномувлабораторной работе№3(вариант1).

Эмаль МЛ-1214МЭ фильтруют через слой марли с ватой и разбавляют ксилолом до рабочей вязкости 20–24 с по вискозиметру ВЗ-246 с соплом 4 мм (см. лаб. работу № 2). Эмаль наносят на подложку пневма-

55

тическим распылением с помощью краскораспылителя КРУ-1 в 2 слоя потехнологии «мокрый помокрому».

После нанесения первого слоя выдерживают образец при комнатной температуре в течение 5 мин, а затем наносят второй слой эмали по первому «мокрому» слою и помещают выкрашенные пластины в шкаф для сушки образцов на воздухе, где их выдерживают в течение 20 мин. После этого помещают образцы в сушильный шкаф, сушат при 130 °С в течение 30 мин и вновь помещают в шкаф для сушки на воздухе на3ч.

Порядок выполнения работы. Полученное покрытие из эмали МЛ-1214МЭ темно-желтого цвета сравнивают по цвету с эталонами картотеки цветов группы 3 (номер 200–299). Сравнение проводят при дневномосвещенииуокна, расположенногона север.

Обработка результатов опыта. Записывают в журнал номер эталона, который по цвету соответствует испытуемому образцу. Результатыиспытаний вносят в таблицу.

Вариант 2. Определение цвета покрытий визуально по пятибалльнойсистеме

Подготовка к испытанию. Пластины из листовой стали 08 кп размером 150х70х1,0 мм подвергают механической очистке и обезжиривают поспособу,приведенномувварианте1лаб.работы№3.

Эмаль МЛ-1214МЭ фильтруют, разбавляют ксилолом до рабочей вязкости с помощью краскораспылителя КРУ-1 в 2 слоя по технологии «мокрый по мокрому» и отверждают покрытие, как описано в варианте1настоящейработы.

Подготовленные образцы покрытий испытывают в камере искусственной погоды по методике, имитирующей тропический климат в течение5циклов.

56

Порядок выполнения работы. Визуально определяют цвет исходного покрытия эмалью МЛ-1214МЭ темно-желтого цвета. Покрытие осматриваютпри дневномосвещенииуокна,выходящегонасевер.

Затем определяют цвет покрытия эмалью МЛ-1214МЭ темножелтого цвета после испытания образцов по циклу, имитирующему тропический климат.После проведенияиспытаний в течение5 циклов до начала осмотра покрытия образцы должны быть выдержаныпри комнатной температуре 2 ч. Покрытия также осматривают при дневном свете у окна, выходящего на север. Цвет при визуальном осмотреоцениваютпо

1Безизменения

2Незначительноепросветлениеилипотемнение

3Появлениеразличных оттенков, отличающихся от основногоцвета

4Цвет покрытия резко отличается от основного

5Цвет покрытия полностью отличается от исходногоцвета

За эталон принимают цвет исходного покрытия (до испытания), оцениваемыйбаллом1.

Обработка результатовопытаРезультатыиспытанийзаписываютвжурналввидетаблицы.

57

6.3. Определение блеска лакокрасочных покрытий

Материалы, приборы, оборудование:

-ЭмальМЛ-1214МЭтемно-желтогоцвета.

-Ксилол.

-ВискозиметрВ3-246.

-КраскораспылительКРУ-1.

-Шкаф для сушки образцов на воздухе.

-Электрический лабораторный сушильный шкаф.

-ГидростатГ-4.

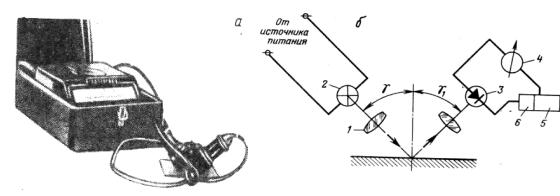

Рис. 6.1. Внешний вид (а) и схема (б) фотоэлектрического блескомера ФБ-2: 1 – оптическая система; 2 – осветитель; 3 – фотоприемник; 4 – измеритель; 5 – усилитель; 6 – приспособление для настройки электрической схемы

Фотоэлектрический блескомер ФБ-2 (рис. 6.1, а,б) состоит из измерительной головки, блока питания с шунтирующими потенциометрами и измерителя (амперметра М-95). Измерительная головка прибора включает корпус с размещениями в нем под углом 90° дер- жателями-тубусами для осветителя (СУ-75) и фотоэлемента. Световой поток осветителя собирается линзой и падает на покрытие под углом 45°. Отраженные от поверхности покрытия лучи фокусируются через диафрагму на селеновый фотоэлемент с помощью системы линз. Фотоэлемент, помещенный в боковой тубус, предназначен для замера блеска рассеянного света. Постоянное напряжение, подаваемое на осветитель, поддерживается трансформатором с ферромагнитным стабилизатором, вмонтированным в футляр прибора. Измерительным

58

устройством в приборе является амперметр М-95 с пределом измерения 1–10 мкА.

Вариант 1. Определение блеска покрытий с помощью фотоэлектрического блескомера ФБ-2.

Метод основан на измерении фототока, возникающего под действием пучка света, падающего на поверхность покрытия под углом 45° и отраженного от нее.

Подготовка к испытанию. Стеклянные пластины размером 120х90х1,2 мм подготавливают, как указано в лаб. работе № 4. Эмаль МЛ-1214МЭ фильтруют, разбавляют ксилолом до рабочей вязкости, наносят методом пневматического распыления в 2 слоя по технологии «мокрый по мокрому» и сушат по технологическому режиму.

Проведение испытаний. Головку прибора ФБ-2 устанавливают на стекло (эталон, прилагающийся к прибору) таким образом, чтобы свет падал на стекло и стрелка (световой указатель) амперметра находилась против деления 65. Затем головку прибора устанавливают на покрытие эмалью МЛ-1214МЭ и фиксируют, на сколько делений отклонится световой указатель амперметра. Полученная цифра соответствует показателю блеска испытуемого покрытия.

Обработка результатов опыта. В журнал записывают все операции подготовки пластин и эмали к нанесению, режим нанесения. Результаты испытаний оформляют в виде таблицы.

Вариант2.Определениеблескапокрытийвизуальнымметодом.

Подготовка к испытанию см.вариант1настоящейработы. Порядок выполнения работы. Блеск покрытия определяют ви-

зуально путем осмотра покрытия при дневном свете у окна, располо-
