ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА МЕЖМАГИСТРАЛЬНЫХ ТЕРРИТОРИИ МЕТОДОМ ПРОЕКТНЫХ (КРАСНЫХ)
ГОРИЗОНТАЛЕЙ
Цель работы – научиться проектировать дворовую поверхность территории, определять проектные отметки углов зданий.
Задание
На основе выполненной работы №2, необходимо:
-запроектировать на территории жилое здание, состоящее из трех или четырех секций;
-произвести отрисовку горизонталей на дворовой территории.
-определить высотные отметки углов и входов зданий.
1. Теоретические положения
Необходимо так сформировать эти плоскости, чтобы вода не поступала к зданиям и сооружениям, а отводилась от них.
Отрисовку горизонталей производится с учетом высоты бортового камня 15 см (для дороги, для тротуаров – 10 см) (рис. 4).

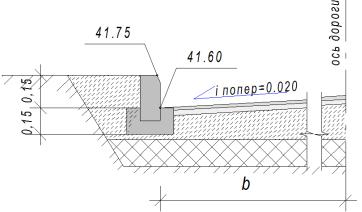

Рис. 4. Фрагмент сопряжения дороги с газоном
11
2. Выполнение работы
На территории ограниченной сетью дорог, выполненной в работе №2, необходимо разместить жилое здание, состоящее из трех или четырех секций. Размеры данных секций принимаем по ширине от 12 до 36 м, по длине от 18 до 36 м. Произвести отрисовку горизонталей на дворовой территории с учетом высоты бортового камня 15 см и с шагом горизонталей принятых в работе №2. Определить высотные отметки углов и входов зданий в зависимости от значения горизонталей, которые непосредственно подходят к углам и входам здания (см. рис.5).

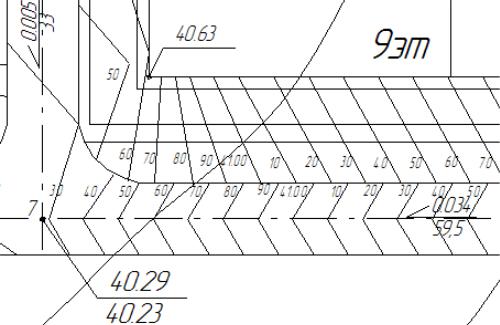

Рис. 5. Фрагмент стока поверхностных вод с дворовой территорий и высотных отметок углов здания
Лабораторная работа № 5
ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА АВТОМОБИЛЬНЫХ СТОЯНОК
Цель работы – научиться проектировать поверхность автомобильных стоянок с допустимыми уклонами и в соответствии с нормативными требованиями.
12
Задание
На основе выполненной работы №3, необходимо:
-рассчитать число парковочных мест для автомобилей около запроектируемого здания;
-разместить на дворовой территории автомобильные стоянки;
-определить высотные отметки и произвести отрисовку горизонталей на автостоянках.
1. Теоретические положения
Автомобильным стоянкам придают продольный и поперечный уклон 0,5-3%. Верхний предел обеспечивает возможность размещения машин без опасения их движения с выключенным двигателем.
Стоянки, парковочные места и гаражи для автомобилей выполняют согласно требованиям СП [1] и [3].
Необходимо так сформировать плоскость автостоянки, чтобы вода стекала к лоткам проезжей части (рис. 6).

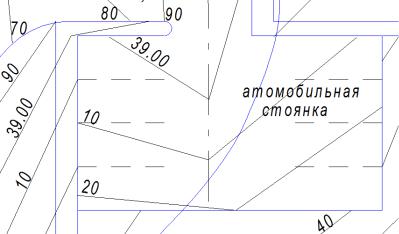

Рис. 6. Фрагмент автомобильной стоянки
2. Выполнение работы
На территории ограниченной сетью дорог выполненной в работе №3, необходимо разместить автостоянки для хранения автотранспорта около жилого здания. Произвести отрисовку горизонталей на автостоянках.
13
Лабораторная работа № 6
ПОСАДКА ЗДАНИЯ НА РЕЛЬЕФ. ПРОЕКТИРОВАНИЕ И РАСЧЕТ
Цель работы – научиться проектировать и выполнять расчеты по посадке здания не рельеф.
Задание
На основании задания выполнить посадку здания на рельеф.
1. Теоретические положения
Посадка здания на рельеф осуществляется на площадке в уровне, превышающем отметки красной линии, исходя из поперечного уклона прилегающей к зданию территории в сторону улицы или проезда в размере 20 0/00, а отметки пола первого этажа должны быть не выше 1,2 м от самой низкой отметки угла здания, но не менее 0,5 м по санитарным требованиям.
Уклоны территории примыкающей к зданиям и площадкам, проектируются от них к лоткам проездов, а вокруг каждого здания устраивают бетонную или асфальтовую отмостку шириной не менее 0,5 м. Например, при удалении проезда на 6 м от здания отметка должна быть выше отметки лотка проезда не менее чем на 0,32 м при высоте
бортового камня 0,15 м и поперечного уклона тротуара не менее 10
0/00.
Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории.
Для выполнения привязки зданий к существующему рельефу необходимо помнить основные правила:
-здания и сооружения на проектном рельефе не должны подтапливаться;
-в случае понижения рельефа в сторону здания на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным уклоном
от 10 до 25 0/00;
-поперечный уклон отмостки здания принимают равным от 5 до
10 0/00;
-минимальный уклон определяют из условий водоотвода
4-5 0/00;
14
-максимальный уклон назначают исходя из того, что перепад красных отметок углов зданий не должен превышать 1,2 м;
-наименьший перепад отметки чистого пола и отмостки назначают 0,5 м, наибольший – от 1 до 2 м.
Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения и составляет от 0,5 до 2 м. При большем перепаде высот необходимо изменение типового проекта здания.
Здания и сооружения на проектном рельефе не должны подтапливаться.
В случае понижения рельефа в сторону здания на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным ук-
лоном от 10 до 25 0/00.
Поперечный уклон отмостки здания принимают равным от 5 0/00. Минимальный уклон определяют из условий водоотвода от 4-5 0/00. Максимальный уклон назначают исходя из того, что перепад
красных отметок углов зданий не должен превышать 1,2 м.
При большем перепаде высот необходимо изменение типового проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).
Наименьший перепад отметки чистого пола и отмостки назначают 0,5 м, наибольший - от 1 до 2 м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0,5 до 2 м. При большем перепаде высот необходимо изменение типового проекта здания.
2. Выполнение работы
Задание для выполнения работы выдается руководителем. Высотная привязка здания на местности производится в
следующем порядке:
-определяем отметки угла дома А (самой повышенной);
-определяем отметки угла дома Б;
-определяем отметки чистого пола;
-определяем отметки угла В;
-определяем отметки угла Г;
-производим проверку перепадов вдоль фасадов.
