Материал: 2506

1.4. Теоретические основы

Общие сведения о низкозамерзающих жидкостях

Наибольшее распространение на автотранспорте получили низкозамерзающие жидкости (НЗЖ) на основе гликолей, представляющие собой смеси этиленгликоля с водой. Этиленгликоль – это двухатомный спирт, представляющий собой маслянистую желтоватую жидкость без запаха. Имеет температуру кипения 197 ºС и температуру кристаллизации –11,5 ºС.

Смеси этиленгликоля (ЭГ) с водой имеют значительно меньшую температуру кристаллизации – до –75 ºС при содержании ЭГ около 66,7 %. Меняя соотношение воды и ЭГ, можно получать НЗЖ от 0 до

–70 ºС. ЭГ и растворы на его основе сильно расширяются на 6…8 %, поэтому НЗЖ в систему охлаждения заправляютИна 6…8 % меньше.

Кроме этого антифризы имеют повышенную текучесть, поэтому при его использовании в системе охлажденияДдвигателя к ней предъявляются повышенные требования в плане герметичности.

Антифризы по составу антикоррозионных присадок делятся на карбоксилатный, гибридный и традиционныйА типы.

Традиционные антифризы в качестве ингибиторов коррозии содержат неорганические веществаб– силикаты, фосфаты, бораты, нитриты, амины, нитраты и их ком инации (декстрин, динатрий фосфат, молибденово-кислыйинатрий в количестве от 1 до 8 г/л). Они обозна-

чаются терминами «Traditional coolants» или «Conventional coolants».

Тосол и Сего многоч сленные модификации относятся к традиционному типу ант фр зов. Традиционные антифризы считаются морально устаревшими, их не применяют на первой заправке автомобилей, они в основном вышли из употребления.

Гибридные антифризы содержат и органические, и неорганические ингибиторы (обычно силикаты или фосфаты). Обозначаются термином такие антифризы «Hybrid coolants».

Карбоксилатные антифризы содержат ингибиторы коррозии на основе органических (карбоновых) кислот. В литературе они обозна-

чаются как «OAT coolants» (Organic Acid Technology). Карбоксилат-

ные ингибиторы не образуют защитного слоя по всей поверхности системы, адсорбируются лишь в местах возникновения коррозии с образованием защитных слоёв толщиной не более 0,1 микрона. Карбоксилатный антифриз имеет больший срок службы (5 лет против

6

3 лет у гибридного и 2 лет у силикатного) и лучше защищает металлы от коррозии и кавитации, что обеспечивает оптимальное охлаждение двигателя.

В процессе эксплуатации из НЗЖ испаряется вода, поэтому ее периодически подливают. При попадании в НЗЖ нефтепродуктов они вызывают вспенивание и выброс НЗЖ через пробку радиатора. Смешивать разные сорта НЗЖ из-за различия присадок не рекомендуется.

ЭГ – сильный яд, поэтому необходимо избегать его попадания во внутрь, а после контакта с ним нужно тщательно мыть руки с мылом.

Наиболее употребительными для автомобилей являются марки: Тосол А, Тосол А-40, Тосол А-65 (ГОСТ 28084–89 [1]), совре-

1.5.1.Определение внешнего вида и наличия механических примесей

Налить в пробирку 40…60 мм исследуемой ОЖ бывшей в эксплуатации и путем осмотра в проходящем свете определить цвет и наличие механических примесей. Результаты эксперимента занести в табл. 1.1 и сделать вывод.

7

1.5.2. Определение состава и температуры замерзания ОЖ

Исследования проводятся с помощью специального прибора – гидрометра или ареометра.

https://www.youtube.com/watch?v=Moe_Nx_llGA

Для испытаний выбираются три образца антифризов: первый – бывший в употреблении, второй – концентрат и третий – новый, неиспользованный антифриз. В стеклянный стакан емкостью 250 мл наливают по очереди образцы испытываемых жидкостей и измеряют их плотность и температуру. По формуле вычисляют приведенную к

20°С плотность образцов.

ρρ1 [1 0,000525 (t 20)],

Используя табл. 1.2 и график, прилагаемые к лабораторной работе, определяют концентрацию этиленгликоля в исследуемых образ-

Поэтому при необход мости в ОЖ добавляют воду или этиленгликоль для восстановления качества ОЖ и принятия решения о ее применении.

При добавке этиленгликоля его количество определяется по формуле

X a b V , b

где X – количество добавляемого этиленгликоля, мл; V – объём анализируемого образца, мл;

a – объёмный процент воды в образце;

b – объёмный процент воды в исправленном образце (в смеси). При добавлении воды её количество находится по формуле

8

υ c d V , d

где υ – количество добавляемой воды, мл; V – объём анализируемого образца, мл;

с – объёмный процент этиленгликоля в образце;

d – объёмный процент этиленгликоля в исправленном образце (в смеси).

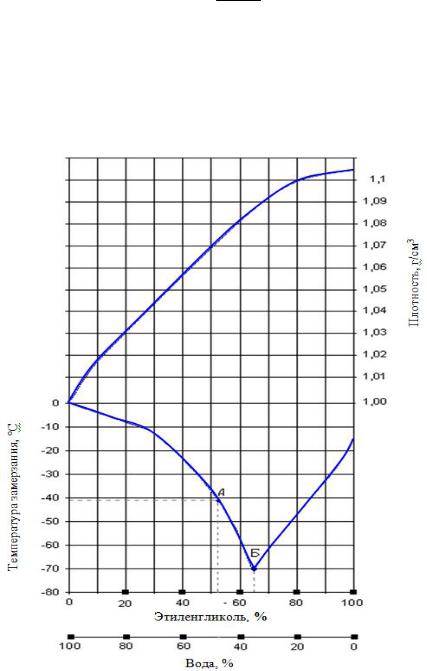

Рис. 1.1. Зависимость температуры замерзания антифризов от их плотности

В предложенных преподавателем образцах замерить плотность, определить температуру замерзания и привести ОЖ к заявленным производителем параметрам.

Сделать выводы и оформить отчёт.

9

Контрольные вопросы

1.Какие типы антифризов вы знаете и чем они отличаются друг от друга?

2.Из каких элементов состоит антифриз?

3.Как определить температуру застывания антифриза?

10
