Материал: 40 лучших ламповых УМЗЧ за 40 лет (1999)

динамический громкоговоритель типа 5ГД-1 РРЗ.

Управляющие сетки выходных ламп обоих каналов имеют фикс ированное смещение. Обеспечивает его выпрямитель, выполненный на ди одах Д1 - Д2 по схеме удвоения напряжения, питающийся от накальной обмотки 4 - 5 с илового трансформатора Tp1.

Канал высоких частот имеет на входе фильтр С18, R40, С19. Выходной каскад его собран на лампе Л6 и нагружен на два динамических громкоговорителя 1ГД-1 РР3.

Для уменьшения уровня фона нити накала ламп Л1 и Л2 питаются постоянным током от выпрямителя на диоде Д3 с фильтром на транзисторах Т1, Т2.

Силовой трансформатор Tp1 можно взять любой, мощностью не ме нее 100 Вт, намотав дополнительную обмотку 6 - 7 на 12 В для питания выпрям ителя накала ламп. Транзистор Т1 необходимо укрепить на изолированном от шас си радиаторе (медной пластине толщиной 1...3 мм и размером 50х50 мм) для лучшего его ох лаждения. Диоды выпрямителя анодного питания шунтируют резисторами соп ротивлением 80...100 кОм. Индуктивность дросселя Др1 не менее 3...4 Гн, рабочий ток 150-200 мА.

Блок усилителя имеет размеры 290х210х130 мм. Его лучше всего смон тировать на рекомендуемой печатной плате (рис.57). Это даст возможность избежать ошибок в монтаже и упростит настройку (особенно борьбу с фоном). Рядом с печатной платой на специальной скобе размещают выходной трансформатор Т р2 и конденсаторы С24 и С7. Схема соединений в блоке усилителя изображена на рис.58. Если же нет возможности сделать печатный монтаж, то при обычном монта же следует соблюдать правила прокладки проводов накала и общей "земли". Иначе тр удно получить уровень фона 65 дБ.

Намоточные данные выходных трансформаторов приведены в таблице.

77

Усилители мощности звуковой частоты промышленного производства

Для примера к вопросу об отличиях и сходстве аппаратуры, к оторую разрабатывали радиолюбители, и которую выпускала отечес твенная промышленность, приведем несколько схем наиболее популярных изделий зав одов тогдашнего Министерства радиопромышленности. Читатель сам сможет о ценить все достоинства и недостатки как радиолюбительских, так и промышленных ра зработок.

Магнитофон "Астра-2" выпускался одним из заводов Ленинграда. Магнитофон позволяет производить запись от микрофона, звукоснимателя, радиоприемника, трансляционной сети и перезаписывать фонограммы с други х магнитофонов.

Номинальная выходная мощность усилителя магнитофона 2 Вт , полоса записываемых и воспроизводимых звуковых частот на больш ей скорости 50...10000 Гц, а на меньшей 50...5000 Гц. Нелинейные искажения на частоте 400 Гц не более 5 %. Полученные фонограммы можно прослушивать как через собс твенные громкоговорители магнитофона, так и через специальную вы носную акустическую систему, обеспечивающую псевдостереофоническое звучание. Магнитофон "Астра-2" питается от сети переменного тока частотой 50 Гц и напряжен ием 127 или 220 В, потребляемая мощность равна 70 Вт.

УМЗЧ магнитофона представляет собой простую схему (рис.59), компактную и достаточно устойчивую в работе. В конце 60-х годов "Астра-2" бы ла символом уровня жизни, который можно было назвать "выше среднего", поэтому и компоновка усилителя как бы недоделана: предусмотрена возможность п одключения внешней акустической системы, но не предусмотрен дополнительный запас мощности для получения нужного качества воспроизведения. Отличитель ной особенностью схемы является наличие ООС от нагрузочного трансформатора око нечного каскада в катодную цепь этой же лампы.

Усилитель магнитофона универсальный, он поочередно испо льзуется и для записи и для воспроизведения. Усилитель выполнен на четыр ех лампах типа 6Н2П, 6Н1П, 6П14П и 6Е1П. В режиме записи используются три каскада усил ения НЧ, причем первый каскад (левая половина лампы 6Н2П) используется тол ько при записи с микрофона. В остальных случаях записываемый сигнал подае тся сразу на второй каскад, собранный на правой половине лампы 6Н2П.

Потенциометр R7 предназначен для регулировки громкости пр и воспроизведении и установки необходимого уровня записываемого сигнала п о оптическому индикатору в режиме записи. Усиленное напряжение сигнала с первичной обмотки выходного трансформатора Тр2 через цепочку R40, С29 подается на индикато р уровня записи, собранный на лампе 6Е1П по обычной схеме.

В режиме воспроизведения сигнал с универсальной головки ГУ подается на управляющую сетку левого (по схеме) триода лампы 6Н2П, усили вается всеми четырьмя каскадами предварительного усиления (лампы 6Н2П и 6Н1П) и поступает на сетку лампы 6П14П усилителя мощности. Оконечный каскад нагр ужен на два громкоговорителя типа 1ГД-9, размещенных непосредственно в корпусе самого магнитофона. Более высококачественное звучание можно по лучить, если к магнитофону подключить акустическую систему, в которую в ходят два громкоговорителя типа 4ГД-7, катушка L2, конденсаторы С33, С34 и д ва громкоговорителя типа 1ГД-9.

Регулировка тембра высших звуковых частот осуществляет ся потенциометром R24, а низших - потенциометром R27.

78

Ðèñ.59

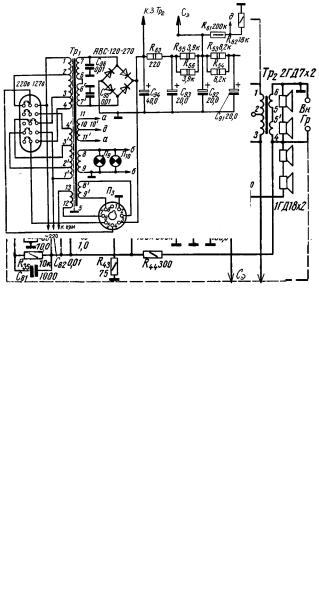

Выпрямитель анодного напряжения в усилителе магнитофон а "Астра-2" селеновый, типа АВС-80-260. Выпрямленное напряжение сглаживается фильтром, состоящим из двух сопротивлений R37, R38 и двух конденсаторов С 26, С27. Для снижения фона переменного тока обмотка накала силового т рансформатора

79

как усилитель НЧ. Генератор стирания и подмагничивания (л ампа Л3) при этом отключается. Правая половина лампы Л2 при воспроизведении не используется.

Намоточные данные выходного и силового трансформаторов приведены в таблице.

80

Радиола высокого класса "Ригонда" - разработка рижского завода "ВЭФ". Она рассчитана на прием программ местных и дальних широковещ ательных станций в диапазонах длинных, средних, коротких и ультракоротких во лн. Воспроизведение сигнала могло быть стереофоническим и монофоническим, в з ависимости от комплектации изделия.

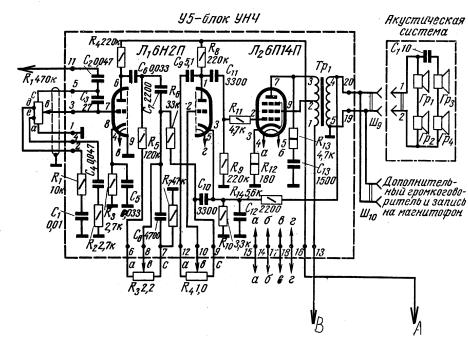

В усилителе НЧ используются два каскада на двойном триоде 6Н2П рис( .62). Регулировка тембра низших частот осуществляется частот но-зависимым делителем RC, а регулировка тембра высших частот дифференциальной сх емой положительной и отрицательной обратной связи.

Выходной каскад выполнен на лампе 6П14П по ультралинейной с хеме.

Ðèñ.62

81
