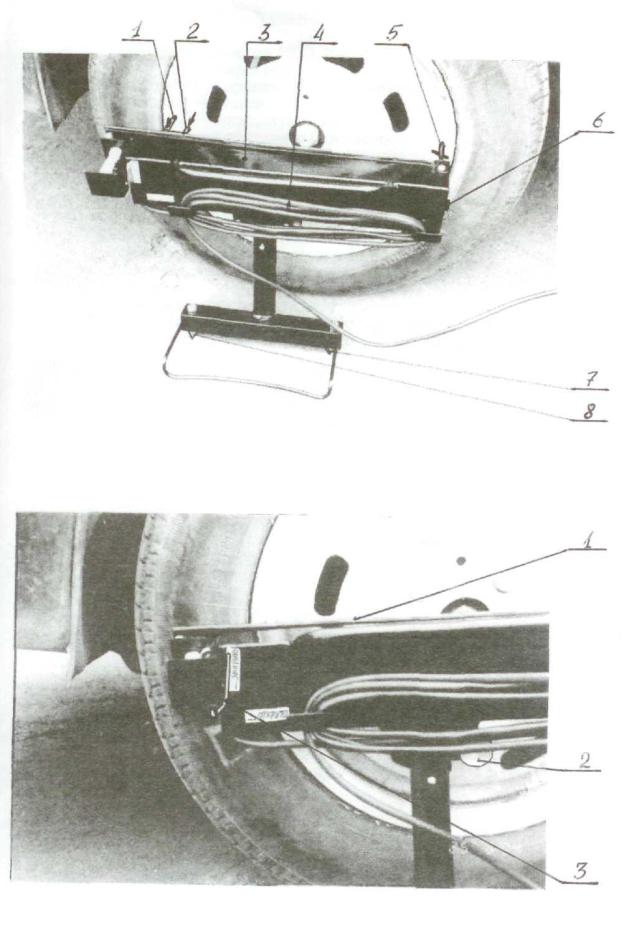

Требования по технике безопасности
Применять прибор допускается только в соответствии с назначением. Необходимо бережно обращаться с прибором, не подвергать его ударам,
перегрузкам, воздействию влаги, пыли, грязи, нефтепродуктов.
Перед началом работы следует убедиться в полной исправности прибора, для чего необходимо проверить:

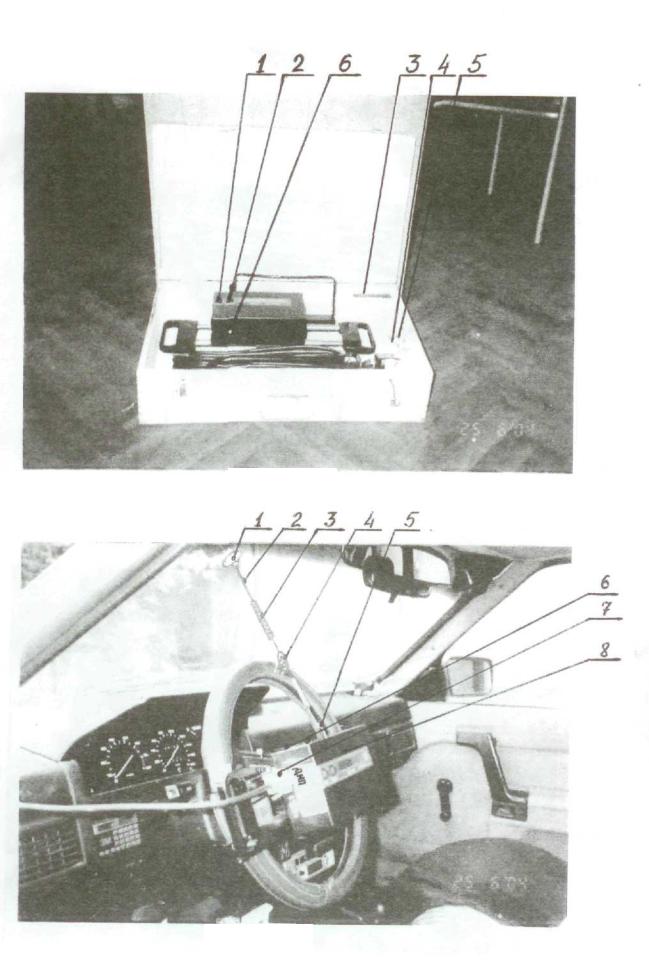

-надежность крепления ОБ на рулевом колесе;
-отсутствие нарушений целостности изоляции кабеля;
-отсутствие внешних повреждений;
-заряженность аккумуляторной батареи.
Прибор может быть подключен к источнику электропитания с номинальным стабилизированным напряжением 12 В и выходной мощностью не менее 6 Вт.
Тема 3. Прибор проверки фар модели ОПК
Назначение
Прибор предназначен для проверки и регулировки, а также для измерения силы света фар автотранспортных средств (АТС) с высотой установки фар от 250 до 1600 мм в соответствии с требованиями ГОСТ Р 51709-2001 в условиях автотранспортных предприятий, станций технического обслуживания и в составе линий инструментального контроля технического состояния АТС. Прибор позволяет регулировать углы наклона и контролировать силу света фар ближнего и дальнего света, противотуманных фар и прочих световых приборов, а также силу света и частоту следования проблесков указателей поворотов.
Прибор имеет выход для информационного обмена с ЭВМ по интерфей-
су RS232.
По защищенности от воздействия окружающей среды в рабочих условиях применения прибор относится к обыкновенному исполнению по ГОСТ1299784.
19
Основные технические характеристики
Таблица 3
Диапазон измерения угла наклона светотеневой границы |
0 - 140 ' |
|
|
Пределы допускаемой абсолютной погрешности при из- |
± 15 ' |
мерении угла наклона светотеневой границы |
|
|
|
Пределы допускаемой абсолютной погрешности уста- |
± 30 ' |
новки ориентирующего устройства |
|
|
|
Диапазон измерения силы света внешних световых при- |
1 - 100000 |
боров, кд |
|
|
|
Пределы допускаемой относительной погрешности при |
± 15 |
измерении силы света, % |
|
|
|
Диапазон измерения частоты следования проблесков |
0,5 - 3 |
указателей поворотов, Гц |
|
|
|
Пределы допускаемой абсолютной погрешности при из- |
± 0,1 |
мерении частоты следования проблесков указателей по- |
|
воротов, Гц |
|
|
|
Напряжение питания от источника постоянного тока, В |
12 ± 10 % |
|
|
Габаритные размеры, мм, не более |
|
длина |
665 |
ширина |
590 |
высота |
1770 |
|
|
Масса, кг, не более |
35 |
|
|
Средняя наработка на отказ, ч, не менее |
500 |
|
|
Средний срок службы, лет, не менее |
5 |
|
|
Устройство прибора
Общий вид панели прибора приведен на рис. 8.

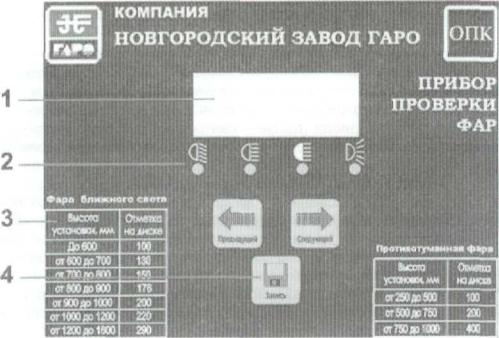

На рисунке указаны: жидкокристаллический индикатор (далее - индикатор) 1, на который выводятся результаты измерений и текстовые сообщения; условное обозначение выбранного режима измерения 2, которое подсвечива-
20
ется с помощью светоизлучающего диода (далее – светодиод); таблица 3 с данными для регулировки фары; клавиши управления прибором 4.
Рис. 8. Приборная панель
Общий вид прибора приведен на рис. 9.
Прибор состоит из основания 21 на колесах; стойки 20, установленной на основании вертикально; оптической камеры 9 и ориентирующего устройства
10.
Оптическая камера (в дальнейшем - камера) представляет собой корпус, в котором установлены линза, пузырьковый уровень, смотровое стекло, экран, перемещающийся по вертикали при помощи отсчетного лимба 5.
На экране, в соответствии с ГОСТ Р 51709-2001, установлены фотоэлементы для измерения силы света. На крышке камеры расположена приборная панель 8.
На задней стенке камеры расположены: клавиша 6 для включения питания прибора либо для включения режима заряда аккумулятора прибора, разъем для подключения компьютера 3, разъем для подключения зарядного устройства 4, отсчетный лимб 5 и крышка 1, за которой располагается элемент питания.
Перемещение камеры по стойке производится при ослабленном упорном винте 17 (против часовой стрелки до упора) и при нажатом рычаге фиксатора 19. При этом камера поддерживается за ручку, расположенную с противо-
