26

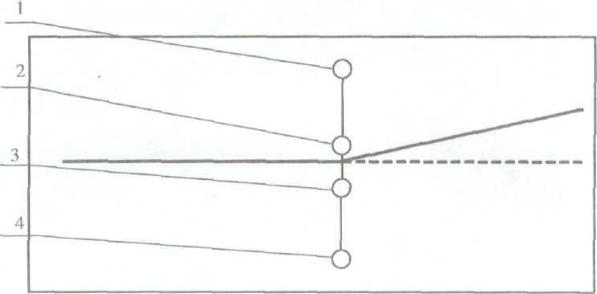

1 – фотоэлемент для измерения силы света противотуманной фары в теневой области светового пучка; 2 – фотоэлемент для измерения силы света фары ближнего света в теневой области светового пучка, силы света фары дальнего света и силы света всех остальных световых приборов; 3 – фотоэлемент для измерения силы света фары ближнего света в световой области светового пучка; 4 – фотоэлемент для измерения силы света противотуманной фары в световой области светового пучка

Рис. 10. Расположение фотоэлементов на подвижном экране оптической камеры прибора

Используя клавиши «Предыдущий» и «Следующий», выбрать режим проверки фары дальнего света. При этом на индикаторе прибора должно быть написано «Дальний свет» и должен гореть светодиод под символом. Индикатор отображает внизу силу света.

При нажатии клавиши «Запись» прибор зафиксирует выводимые на индикатор результаты и прекратит измерение. Для продолжения работы в данном режиме повторно нажать клавишу «Запись» либо выбрать другой режим проверки.

При работе в составе линии технического контроля при нажатии клавиши «Запись» данные будут сохранены в программе.

Согласно ГОСТ Р 51709-2001 сила света всех фар типов R и HR, расположенных на одной стороне АТС, в режиме «дальний свет», должна быть не менее 10000 кд, а суммарная сила света всех головных фар указанных типов не должна быть более 225000 кд.

27

Порядок проверки противотуманных фар (тип В)

Установить отсчетным лимбом требуемую величину снижения верхней СТГ пучка света фары в соответствии с табл. 6. Для удобства работы аналогичная таблица приведена на лицевой панели прибора.

Включить фару. Фара считается правильно установленной тогда, когда верхняя СТГ светового пучка находится на горизонтальной линии экрана прибора.

При неправильной установке необходимо произвести регулировку фары. Используя клавиши «Предыдущий» и «Следующий», выбрать режим

проверки противотуманной фары. При этом на индикаторе прибора должно быть написано «Противотуманная» и должен гореть светодиод под символом. Индикатор отображает слева внизу силу света в области 3° вверх от СТГ, справа внизу силу света в области 3° вниз от СТГ.

При нажатии клавиши «Запись» прибор зафиксирует выводимые на индикатор результаты и прекратит измерение. Для продолжения работы в данном режиме повторно нажать клавишу «Запись» либо выбрать другой режим проверки.

При работе в составе линии технического контроля при нажатии клавиши «Запись» данные будут сохранены в программе.

Согласно ГОСТ Р 51709-2001 сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3° вверх от положения верхней СТГ и не менее 1000 кд в направлении 3° вниз от положения СТГ.

28

Порядок проверки указателей поворотов и повторителей

Установить отсчетный лимб на отметку "0".

Установить прибор так, чтобы центр линзы прибора совпадал ориентировочно с центром указателя поворотов.

Установить при помощи отсчетного лимба фотоэлемент для измерения силы света прочих световых приборов (рис. 10) в наиболее яркую точку светового пятна на экране прибора.

Включить указатель поворотов.

Используя клавиши «Предыдущий» и «Следующий», выбрать режим проверки указателей поворотов. При этом на индикаторе прибора должно быть написано «Указат. поворота» и должен гореть светодиод под символом. Индикатор отображает слева внизу частоту следования проблесков в герцах, справа внизу силу света.

При нажатии клавиши «Запись» прибор зафиксирует выводимые на индикатор результаты и прекратит измерение. Для продолжения работы в данном режиме повторно нажать клавишу «Запись» либо выбрать другой режим проверки.

При работе в составе линии технического контроля при нажатии клавиши «Запись» данные будут сохранены в программе.

Согласно ГОСТ Р 51709-2001 сила света указателей поворотов в направлении оси отсчета должна быть в пределах, указанных в табл. 7.

Частота следования проблесков указателей поворотов и боковых повторителей указателей должна находиться в пределах (1,5±0,5) Гц или (90±30) проблесков в минуту.

29

Порядок проверки силы света прочих световых приборов

Установить отсчетный лимб на отметку "0".

Установить прибор так, чтобы центр линзы прибора совпадал ориентировочно с центром фонаря.

Включить фонарь.

Установить при помощи отсчетного лимба фотоэлемент для измерения силы света прочих световых приборов (рис. 10) в наиболее яркую точку светового пятна на экране прибора.

Используя клавиши «Предыдущий» и «Следующий», выбрать соответствующий режим проверки. При этом на индикаторе прибора должно быть написано «Прочие фонари» и должен гореть светодиод под символом. Индикатор отображает внизу силу света.

При нажатии клавиши «Запись» прибор зафиксирует выводимые на индикатор результаты и прекратит измерение. Для продолжения работы в данном режиме повторно нажать клавишу «Запись» либо выбрать другой режим проверки.

При работе в составе линии технического контроля при нажатии клавиши «Запись» данные будут сохранены в программе.

Согласно ГОСТ Р 51709-2001 сила света светосигнальных огней в направлении оси отсчета должна быть в пределах, указанных в табл. 8.

30

Указания мер безопасности

К работе с прибором допускаются лица, изучившие настоящее руководство, инструкцию по технике безопасности при работе на данном оборудовании, а также прошедшие местный инструктаж по безопасности труда.

В перерывах между работой оптическую камеру необходимо закрывать непрозрачным чехлом во избежание попадания солнечных лучей на линзу и фотоэлементы.

Библиографический список

Основная литература 1. Рябчинский, А. И. Регламентация активной и пассивной безопасности

автотранспортных средств [Текст] : учеб. пособие / А. И. Рябчинский, Б. В. Кисуленко, Т. Э. Морозова. – М. : Академия, 2006. – 432 с.

Дополнительная литература 2. Афанасьев, Л. Л. Конструктивная безопасность автомобиля [Текст] :

учеб. пособие / Л. Л. Афанасьев, А. Б. Дьяков, В. И. Иларионов. – М. : Машиностроение, 1983. – 212 с.
