масс-спектрометр. Можно также проводить пиролиз перед колонкой хроматографа или даже непосредственно в ионном источнике масс-спектро- метра. В последнем случае получается только интегральный спектр, являющийся суперпозицией спектров всех соединений, образовавшихся в результате температурного разложения исследуемого образца.

Во избежание появления продуктов окисления, маскирующих реальную картину, пиролиз принято проводить в среде благородного газа или в ваку­ уме. В качестве метода ионизации наиболее часто используют электронный удар, химическую ионизацию, полевую ионизацию, ионизацию лазером.

Пиролитическая масс-спектрометрия, как правило, направлена на решение одной из следующих задач:

zz установление структурных фрагментов очень сложных соединений; zz сравнение образцов друг с другом (доказательство идентичности). В первом случае желательно использовать комплексный метод, типа

ГХ-МС или ЖХ-МС, а во втором – предпочтительнее получать интегральный спектр.

Такой подход отлично зарекомендовал себя, в частности, для сравнения микроорганизмов. В этом случае структуры отдельных продуктов распада не важны, тогда как интегральный спектр можно рассматривать как «отпечатки пальцев» данного вида бактерий, вирусов, грибов и т. д. Идентичность двух образцов микроорганизмов устанавливают таким образом очень быстро и эффективно. Важно лишь во избежание ошибок строго контролировать условия проведения эксперимента. Они должны быть абсолютно одинаковы по скорости нагрева, типу разогрева образца и температуре пиролиза.

Для осуществления детального сравнения интегральных масс-спек- тров предложен целый ряд математических подходов.

Использование масс-спектрометра как термогравиметрического детектора позволяет надежно доказать, какое именно соединение выделяется образцом в каждом из зарегистрированных по уменьшению массы процессов. Температуру в этом случае медленно поднимают до нескольких сотен градусов.

Несколько большими скоростями нагрева характеризуется метод катодного разогрева (с помощью сопротивления). Для проведения такого анализа образец наносится непосредственно на проволоку из благородного металла. Проволока с образцом электрически программируемо нагревается до нужной температуры с нужной скоростью. Иногда для увеличения объема пробы ее помещают непосредственно не на проволоку, а в нагреваемую от нее кварцевую трубку. Такой подход хорошо зарекомендовал себя для анализа полимерных материалов.

Для получения спектров типа отпечатков пальцев наилучшие результаты получены при использовании индуктивного нагрева в точке Кюри.

61

Точкой Кюри называется температура, при которой ферромагнетики теряют свои магнитные свойства. Например, для железа это происходит при температуре 770 °С, для никеля – 358 °С, для кобальта – 1120 °С.

Когда проволока (фольга), изготовленная из ферромагнитного материала, помещается в радиочастотное электромагнитное поле, происходит ее быстрый разогрев со скоростью до 104 К/с. Точка Кюри достигается за доли секунды. В этот момент материал теряет свои магнитные свойства, и нагрев прекращается. Однако как только температура упадет на долю градуса, нагрев возобновляется. Если на проволоку (фольгу) нанести образец анализируемого материала, его пиролиз будет проходить при точно известной температуре.

Несколько пиролитических способов основано на лазерном нагреве образца. Использование постоянного лазера, работающего в инфракрасном или видимом диапазоне, позволяет проводить нагрев со скоростями, аналогичными достигаемым пиролизом в точке Кюри. Пятно лазера обычно имеет диаметр 150–200 мкм, а перемещая лазерный луч по поверхности образца, можно определять неоднородности его состава.

Максимальными скоростями нагрева характеризуется метод, который можно рассматривать как взрывной пиролиз. Пятно импульсного ультрафиолетового лазера диаметром 10–25 мкм вызывает локальный разогрев образца со скоростью до 106 К/с. Образующаяся над поверхностью плазма состоит не только из молекул. В ней присутствуют радикалы, положительные и отрицательные ионы. При этом можно получить масс-спектр без дополнительной ионизации.

Тем не менее в пиролитической масс-спектрометрии для получения полной картины используют дополнительный метод ионизации. Перемещение луча по поверхности позволяет получить информацию о поверхностной неоднородности материала. Поскольку в результате первичного воздействия лазером молекулы поверхностного слоя образца переходят в газовую фазу, повторный импульс лазера, направленный в то же место, захватит молекулы второго слоя, затем третьего и т. д. Таким образом можно получить информацию об изменениях состава образца от поверхности в глубину.

1.6. РАЗДЕЛЕНИЕ ИОНОВ

После того как проведена ионизация молекул исследуемого образца, необходимо разделить газообразные ионы, образовавшиеся в источнике ионов в результате самых разнообразных процессов, а также обеспечить фокусировку выделенного пучка ионов, подающегося на детектор.

Разделение ионов исследуемых соединений, образовавшихся в источнике ионов по величине отношения их массы к заряду происходит в массанализаторах.

62

От характера используемого масс-анализатора зависят: zz разрешающая способность масс-спектрометра, которая в свою оче-

редь определяет точность измерения массы;

zz так называемая скорость сканирования, т. е. скорость, с которой регистрируется масс-спектр;

zz фокусировка выделенного пучка ионов, подающегося на детектор. Обычно скорость сканирования масс-спектрометров с магнитным анализатором выражается в секундах на декаду масс. Таким образом, масс-спектрометр с характеристикой скорости регистрации, равной 1 с/декаду, зарегистрирует масс-спектр до массы 1000 за 3 с. При этом 1 с будет затрачена на регистрацию области спектра с отношением массы к заряду до 10, еще 1 с – на регистрацию области спектра с отношением массы к заряду от 10 до 100 и еще 1 с – на регистрацию области спектра

с отношением массы к заряду от 100 до 1000.

Большинство из существующих анализаторов масс являются сканирующими, когда при непрерывном изменении какого-нибудь параметра прибора происходит поочередная фокусировка ионов или возрастающей, или убывающей массы на детектор ионов.

Недостатком этого типа анализаторов масс является их пониженная чувствительность, так как только ограниченное число ионов в каждый конкретный момент регистрируется детектором.

Анализаторы масс, представляющие группу несканирующих анализаторов, более чувствительны, так как способны собирать все ионы определенной массы.

В практике масс-спектроскопии в настоящее время используются следующие типы анализаторов масс:

zz магнитный секторный;

zz двухфокусные, с прямой и обратной геометрией; zz квадрупольный;

zz ионная ловушка; zz времяпролетный;

zz с ионным циклотронным резонансом;

zz с ионным циклотронным резонансом с преобразованием Фурье; zz гибридные и тандемные;

zz «Орбитрэп».

Каждый тип анализатора масс имеет свои преимущества и недостатки.

1.6.1. Магнитный секторный анализатор масс

Хронологически первым анализатором масс был магнитный, принцип работы которого заключается в следующем:

63

zz вылетающие из источника ионов заряженные частицы попадают в магнитное поле анализатора, силовые линии которого направлены перпендикулярно движению частиц;

zz под действием магнитного поля траектория движения частиц искривляется и каждый из ионов начинает двигаться по окружности, радиус которой пропорционален величине отношения массы частицы к ее заряду m/z. Ионы с меньшим значением m/z отклоняются сильнее, чем более тяжелые (рис. 34).

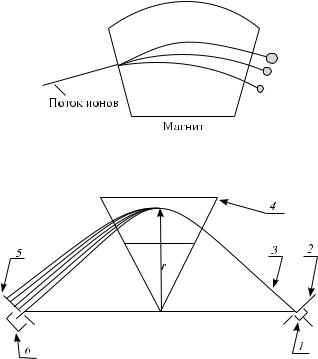

Рис. 34. Действие магнитного поля на траекторию движения ионов

Принципиальная схема устройства магнитного секторного анализатора масс представлена на рис. 35.

Рис. 35. Схема масс-спектрометра с магнитным секторным анализатором:

1 – источник ионов; 2 – выходная фокусирующая щель источника ионов; 3 – ионный луч; 4 – магнит; 5 – щель коллектора; 6 – детектор ионов

Ионы исследуемых соединений, образовавшиеся в источнике ионов, выводятся оттуда благодаря системе электродов и ускоряются потенциалом V (2–8 кВ) по направлению к анализатору, приобретая при этом одинаковую кинетическую энергию, равную zV (где z – заряд иона).

На входе в магнитный анализатор кинетическая энергия такого иона будет выражаться следующим уравнением:

64

zeV = m2ν2 ,

где m – масса иона; e – единичный заряд; z – число таких зарядов у иона; ν –скорость иона.

Попадая перпендикулярно магнитным силовым линиям в зону действия магнитного поля с напряженностью В, этот ион будет двигаться по окружности с радиусом кривизны траектории, равным R, причем сила Лоренца при этом уравновешивается центробежной силой:

Bzeν = mRν2 .

Уравнение, представленное в форме

BzeR = mν,

наглядно демонстрирует тот факт, что магнит является анализатором именно моментов, а не масс.

Комбинация уравнений приводит к основному уравнению разделения ионов в магнитном анализаторе:

m = B2R2 . ze 2V

Изменяя величины ускоряющего напряжения или напряжения магнитного поля, можно изменять радиус кривизны траектории ионов, причем при непрерывном их изменении ионы с последовательными значениями отношений массы к заряду по очереди попадают в детектор ионов.

Процесс изменения этих напряженностей и называется сканированием. Для получения масс-спектра можно сканировать либо ускоряющее

напряжение, либо напряженность магнитного поля.

Если в масс-спектрографе осуществляется разделение ионов по радиусам их траекторий в постоянном магнитном поле, то в этом случае все ионы одновременно достигают фотопластинки, расположенной в фокальной плоскости, и засвечивают ее.

Исходя из расположения сигналов на пластинке и интенсивности засветки, можно устанавливать массы ионов и их количество, т. е. получать масс-спектр.

Однако следует учитывать, что изменение величины ускоряющего напряжения всего в два раза вызывает некоторую дефокусировку ионного пучка и потерю чувствительности. При этом изменяется и разрешающая способность детектора.

Поэтому масс-спектры чаще всего принято получать сканированием напряженности магнитного поля при сохранении постоянной величины ускоряющего напряжения V.

Магнитные анализаторы обычно имеют низкое или среднее разрешение.
