а для анализа термически нестабильных соединений используются стеклянные сепараторы.

Достоинством струйного сепаратора является отсутствие мертвых объемов, что позволяет избежать размывания хроматографических зон исследуемых соединений.

Принципиальный недостаток струйного сепаратора заключается в том, что весьма важным оказывается устройство и взаимное расположение сопел, и небольшие отклонения от оптимальных размеров могут отрицательно сказаться на эффективности.

Большинство систем конструируется с фиксированным расширительным соплом для потока до 20 см3/мин при атмосферном давлении. При создании конструкции регулируемого струйного сепаратора изменение расстояния между двумя соплами в диапазоне 0–1,4 мм позволило достичь эффективности до 80 %.

В мембранном сепараторе камера, в которую вводится газовый поток из хроматографической колонки, отделяется от вакуумной системы масс-спектрометра мембраной из силиконовой резины толщиной 0,025–0,040 мм.

Принципиальная схема устройства мембранного сепаратора приведена на рис. 62.

Рис. 62. Мембранный молекулярный сепаратор:

1 – поток из газового хроматографа; 2 – мембрана из силиконовой резины; 3 – поток в масс-спектрометр; 4 – откачка

Молекулы газа-носителя и исследуемых соединений, проходя над мембраной, диффундируют сквозь нее в масс-спектрометр. Проницаемость мембраны для органических веществ в 20–100 раз выше, чем для гелия и других неорганических газов. По этой причине при изменении температуры от 50 до 200 оС для мембраны площадью 15 см2 и толщиной 0,0025 см величина потока гелия в 30 см3/мин снижается до величин от 1 до 4 мл/мин. При использовании мембран площадью 1–2 см2 можно получать поток в масс-спектрометр в пределах 0,3–0,6 см3/мин.

116

Степень обогащения обычно составляет 10–20 %, а эффективность – 30–90 %.

Мембранный сепаратор может состоять из одной или двух ступеней. В одноступенчатом сепараторе давление на выходе обычно соответствует атмосферному, в двухступенчатом сепараторе давление на выходе первой ступени обычно равно атмосферному, а на выходе второй ступени создается форвакуум.

Основные достоинства мембранных сепараторов следующие: zz поскольку давление в области мембраны равно атмосферному, вре-

мена удерживания разделяемых соединений не искажаются из-за несбалансированного потока, как это может иметь место при капиллярном ограничителе;

zz выходящий газовый поток, который может содержать 10–50 % от общего количества исследуемого образца, можно направить в любой другой газохроматографический детектор;

zz величина мертвого объема сепаратора составляет менее 0,02 см3; zz возможность работы в большом интервале скоростей газового по-

тока как при низких скоростях – 8–10 см3/мин, так и при высоких – 60– 80 см3/мин;

zz одноступенчатый сепаратор не требует никакого дополнительного насоса;

zz мембранные сепараторы относительно недороги.

Однако у мембранных сепараторов существуют и достаточно серьезные недостатки:

zz оптимизация рабочей температуры. Нижний предел рабочих температур – 75–80 °С, верхний – 225–230 °С. При работе в условиях высоких температур срок службы мембраны заметно уменьшается и возможна разгерметизация системы. Кроме этого, следует учитывать, что для каждого исследуемого соединения существует оптимальная температура, при которой достигается компромисс между растворимостью и диффузией этого соединения в материал мембраны. При слишком высокой температуре мала растворимость, а при слишком низкой температуре мала диффузия;

zz некоторые из исследуемых соединений (например, первичные амины) могут взаимодействовать с материалом мембраны;

zz может иметь место заметное расширение хроматографических зон. Из других сепараторов известен серебряно-палладиевый сепаратор, функционирование которого основано на уникальном свойстве сере- бряно-палладиевой мембраны – высокой проницаемости для водорода и практически полной непроницаемости для других газов и паров иссле-

дуемых органических соединений при температуре 250 °С.

117

Этот сепаратор представляет собой электролитическую ячейку, состоящую из двух палладиево-серебряных трубок, между которыми находится смесь гидроксидов калия и лития. Внутренняя трубка предназначена для газа-носителя и служит анодом, внешняя трубка является катодом.

В такой ячейке используемый в качестве газа-носителя водород полностью удаляется из газового потока, и в масс-спектрометр попадают только исследуемые соединения.

Основные достоинства этого сепаратора следующие: zz эффективность, равная 100 %;

zz полное удаление газа-носителя;

zz отсутствие необходимости откачки интерфейса; zz отсутствие размывания хроматографических зон; zz отсутствие эффекта памяти.

Из недостатков серебряно-палладиевого сепаратора необходимо отметить:

zz ограниченный интервал скоростей газового потока, зависящий от zz устройства интерфейса;

zz ограниченный интервал рабочих температур (200–250 °С); zz возможность химических превращений анализируемых соединений; zz необходимость использования в качестве газа-носителя только во-

дорода;

zz медленное удаление газа-носителя при загрязнении палладиево-се- ребряной трубки соединениями серы и иода.

К мембранным сепараторам относится и тефлоновый сепаратор, действие которого основано на его высокой проницаемости для гелия при температурах выше 250 °С.

Такой сепаратор состоит из тефлонового капилляра длиной 200 см, внутреннего диаметра 0,025 см и толщиной стенок 0,01 см, который помещается в откачиваемую форвакуумным насосом вакуумную камеру. Эффективность такого сепаратора достигает 80–90 %, а коэффициент обогащения – до 200.

Основными недостатками этого сепаратора являются: zz возможные дискриминации исследуемых органических соедине-

ний;

zz возможное размывание хроматографических зон;

zz возможное искажение времен удерживания анализируемых соединений.

Следует учитывать, однако, что стыковка хроматографа и масс-спект- рометра представляет собой некоторый компромисс, поскольку давление в ионном источнике оказывается несколько выше его идеального рабочего давления, а выходной участок хроматографической колонки функ-

118

ционирует в условиях вакуума. Отмеченные обстоятельства несколько ухудшают разрешающую способность этого комбинированного метода.

Таким образом, этот метод, прежде всего, предназначен для анализа смесей органических соединений и заключается в их разделении на колонке хроматографа с последовательным выходом компонентов из колонки в ионный источник масс-спектрометра, где происходит их ионизация.

Масс-спектрометр должен проводить запись спектра (сканирование)

сдостаточной частотой, чтобы зарегистрировать масс-спектр каждого соединения несколько раз. Это условие важнейшее, поскольку концентрация вещества на выходе из хроматографической колонки очень быстро изменяется. Следовательно, в зависимости от того, на восходящей или нисходящей стороне хроматографического пика записывается массспектр, будут дискриминированы или малые, или большие массы.

Безусловно, лучшим будет спектр, зарегистрированный на вершине хроматографического пика, где максимальна концентрация вещества и минимальны ее изменения во времени. Желательно получить 5–10 спектров каждого компонента смеси, а для улучшения качества спектра часто необходимо проводить усреднения и вычитания фона.

Именно по этой причине, времяпролетные анализаторы масс, обеспечивающие регистрацию до 500 спектров в секунду, имеют преимущества по сравнению с секторными и квадрупольными анализаторами, позволяющими фиксировать не более 1–10 спектров за секунду.

Очень важна скорость сканирования и для количественного анализа. Недостаточное число сканирований приводит к значительному искажению площади хроматографического пика. Современные приборы позволяют сканировать спектр за 0,1–0,5 с, что удовлетворительно сочетается

сшириной хроматографического пика, составляющей, как правило, несколько секунд. Если учесть, что средний хромато-масс-спектрометри- ческий анализ длится 30 мин, при скорости сканирования 0,3 с, в памяти компьютера должно остаться 6000 спектров. Этот факт наглядно демонстрирует невозможность получения качественных результатов без стыковки прибора с мощным компьютером. Времяпролетные спектрометры позволяют регистрировать 100 и более полных масс-спектров в секунду. Эта особенность привела к созданию быстрой хромато-масс-спектрометрии (Rapid GC-MS), позволившей сократить время анализа смесей в 5–10 раз.

Помимо увеличения надежности качественного и количественного анализа, ускорение регистрации масс-спектров позволяет получать качественные масс-спектры даже в случае неразрешенных хроматографических пиков.

Компьютерная обработка спектров с построением масс-хромато-

грамм по каждому значению отношения m/z с последующим определе-

119

нием положения максимумов соответствующих пиков и построением реконструированной хроматограммы и реконструированных масс-спектров дает возможность математически решать хроматографические и массспектрометрические проблемы коэлюирования.

Возможности компьютерной обработки результатов (деконволюции) для идентификации компонентов смеси, выходящих из хроматографической колонки в виде перекрывающихся зон, представлены на рис. 63, 64.

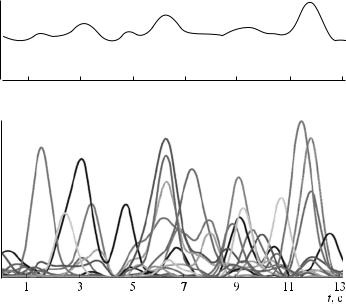

Рис. 63. Фрагмент хроматограммы без компьютерной обработки

Рис. 64. Результаты компьютерной обработки 13-секундного фрагмента хроматограммы

Визуально можно выделить на представленном 13-секундном сегменте хроматограммы только 7–8 пиков. После компьютерной обработки этого сегмента хроматограммы удается надежно обнаружить 21 индивидуальное соединение (см. рис. 64).

Хромато-масс-спектральный анализ добавляет к масс-спектрометри- ческой информации еще один очень важный параметр – время удерживания каждого из компонентов анализируемой смеси. Именно благодаря этому параметру появляется возможность во многих случаях проводить качественный и количественный анализ изомеров, масс-спектры которых практически неразличимы.
