Материал: Аддитивные технологии. методические указания к выполнению лабораторных работ для студентов, обучающихся по направлению «Дизайн». Кузовкин А.В., Суворов А.П

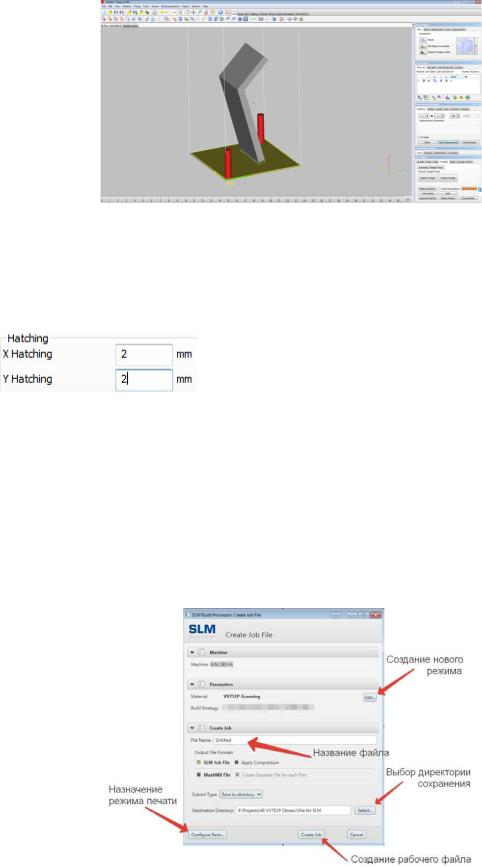

Рис. 21. Расположение модели на платформе построения

Самостоятельно: проверить геометрию модели (вкладка Fixing), создайте материал поддержки, в параметрах поддержки во вкладке Block, задать значение штриховки блока 2мм по оси X и 2 мм по Y.

Нажать Regenerate 2D 3D. Оцените результат.

Назначение режимов 3D печати

Выходим из модуля построения материала поддержки, сохранив файл на рабочем столе. Далее необходимо назначить режим обработки для исследуемого металлического порошка. Для этого переходим во вкладку Export - SLM280HL - Build. Загрузится окно SLM BuildProcessor, основные элементы которого изображены на рис. 22.

Рис. 22. SLM BuildProcessor

21

Назначение режима печати для расположенной на платформе построения детали осуществляется функцией Configure Parts. Здесь необходимо назначить режим обработки, используя меню Material, Build Strategy. В качестве примера возьмем нержавеющую сталь иностранного производства 316L, как показано на рис. 23.

Рис. 23. Назначение режимов печати

После присвоения режима печати нажимаем клавишу ОК. В рабочем ок-

не SLM BuildProcessor создаем рабочий файл для 3D принтера с расширением .slm. Проверим наличие рабочего файла в указанной директории сохранения.

3.2. Задание для самостоятельной работы

Изучив алгоритм технологической подготовки детали к процессу выращивания с использованием современных программных продуктов, необходимо разработать рабочий файл с расширением .slm для процесса СЛС. У преподавателя необходимо получить 3D модель детали, для которой требуется разработать ТП.

ВАРИАНТ 1. Компрессор малоразмерного ГТД (рис. 24).

22

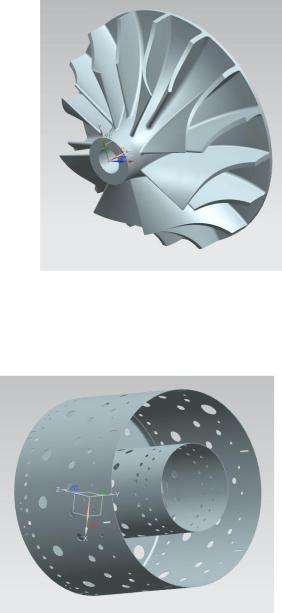

Рис. 24. 3D модель компрессора малоразмерного ГТД ВАРИАНТ 2. Камера сгорания малоразмерного ГТД (часть 1) (рис. 25).

Рис. 25. 3D модель камеры сгорания малоразмерного ГТД (часть 1)

ВАРИАНТ 3. Камера сгорания малоразмерного ГТД (часть 2) (рис. 26).

23

Рис. 26. 3D модель камеры сгорания малоразмерного ГТД (часть 2)

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Дайте определение аддитивным технологиям. Назовите основные преимущества перед традиционными технологиями производства.

2.Как подразделяются аддитивные технологии по механизму подачи порошка? Опишите одну из них.

3.Опишите технологии послойного нанесения порошка и их основные преимущества.

4.Расскажите об основных этапах маршрута проектирования ТП аддитивных технологий.

5.Из каких основных модулей состоит алгоритм проектирования ТП? Опишите их.

6.Расскажите об основных моментах при проектировании ТП в программных продуктах.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Назаров А.П., Разработка технологического процесса изготовления сложнопрофильных деталей из жаропрочного кобальтового сплава методом селективного лазерного плавления, диссертация на соискание ученой степени кандидата технических наук, 2013.

2.Мурзин С.П., Прогрессивные технологии лазерной обработки материалов: учеб. пособие / Под ред. В.П. Шорина – Самара: Изд-во Самарского научного центра РАН, 2006. – 256 с.: с ил.

3.Maarten Van Elsen, Complexity of selective laser melting: a new optimization approach, 2007.

24

4.Kai Zeng, Optimization of support structures for selective laser melting, A Dissertation Approved on July 20, 2015.

5.Chee Kai Chua, Kah Fai Leong, 3D printing and additive manufacturing: principles and applications, the 4th edition of Rapid Prototyping, Singapore, 2015.
