Материал: Архитектурно-строительная акустика. практикум для студентов направлений 270300 и 270100. Мельников Е.Д., Агеенко М.В

По табл. 6.3 в зависимости от разности величин ∆L_Аэкрα₁ и ∆L_Аэкрα₂ определяют поправку Л (дБА), которую затем прибавляют к меньшей величине ∆L_Аэкр α_min :

Полученная величина ∆L_Аэкр определяет эффективность снижения уровня звука (дБА) экранирующим сооружением в расчётной точке.

Таблица 6.3

Поправка Л в зависимости от разности ∆L_Аэкр α_max - ∆L_Аэкр α_min

Пример. Определить эффективность экрана, если А=40 м; В=36 м; С=43 м; δ = 40 + 36 – 43 =33 м; α₁=41˚ и α₂=82˚

По табл. 6.1 находим ∆L'_Аэкр=24 дБА (при значениях δ>6 м принимаем максимальную величину ∆L'_Аэкр).

По табл. 6.2 определяем ∆L_Аэкр α₁=3,5 дБА и ∆L_Аэкр α₂=18,3 дБА. Разность ∆L_Аэкр α₂ – ∆L_Аэкр α₁=18,3 – 3,5=14,8 дБА. По табл. 6.3 находим Л = 3 дБА. Эффективность экрана ∆L_Аэкр :

∆L_Аэкр = ∆L_Аэкр α₁ + Л = 3,5 + 3 = 6,5 дБА.

Из табл. 6.2 следует: чем больше значения углов α₁ и α₂, тем выше эффективность экрана, а величина этих двух углов при постоянной длине экрана зависит от расстояния между экраном и расчётной точкой, поэтому чем меньше это расстояние, тем выше эффективность экрана.

Вопросы для самопроверки

1. Как влияет частотная характеристика шума на эффективность экрана?

2. Как меняется эффективность экрана при изменении расстояния от

экрана до расчётной точки?

Работа № 7 (расчётно-графическая). Определение индекса

изоляции воздушного шума однослойным массивным ограждением

7.1. Цель работы

– освоить методику расчёта звукоизоляции однослойного массивного ограждения от воздушного шума.

7.2. Основные теоретические сведения

Под однослойным ограждением подразумевается конструкция, состоящая

из одного или нескольких слоёв, жёстко связанных друг с другом (например, оштукатуренная кирпичная стена).

Воздушный шум может проникать в помещение из внешней среды или из соседнего помещения через различные щели, не плотности либо возникать в результате излучения звука ограждением, приведённым в колебательный процесс в результате падения на него звуковых волн.

Изоляция воздушного шума ограждающей конструкцией оценивается в децибелах и зависит от коэффициента звукопроницаемости τ, который представляет собой отношение величины звуковой энергии, прошедшей через ограждение (Е_прош), к величине энергии, падающей на это ограждение (Е_пад), т.е.

Изоляция воздушного шума ограждением без учёта косвенной передачи и при диффузном падении звуковых волн определяется выражением

В соответствии с [3,4] одним из нормируемых параметров звукоизоляции ограждающих конструкций зданий является индекс изоляции воздушного шума ограждающими конструкциями R_w (дБ).

Индекс изоляции воздушного шума R_w (дБ) ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума определяется путём сопоставления её с оценочной кривой, приведённой на рис. 7.1.

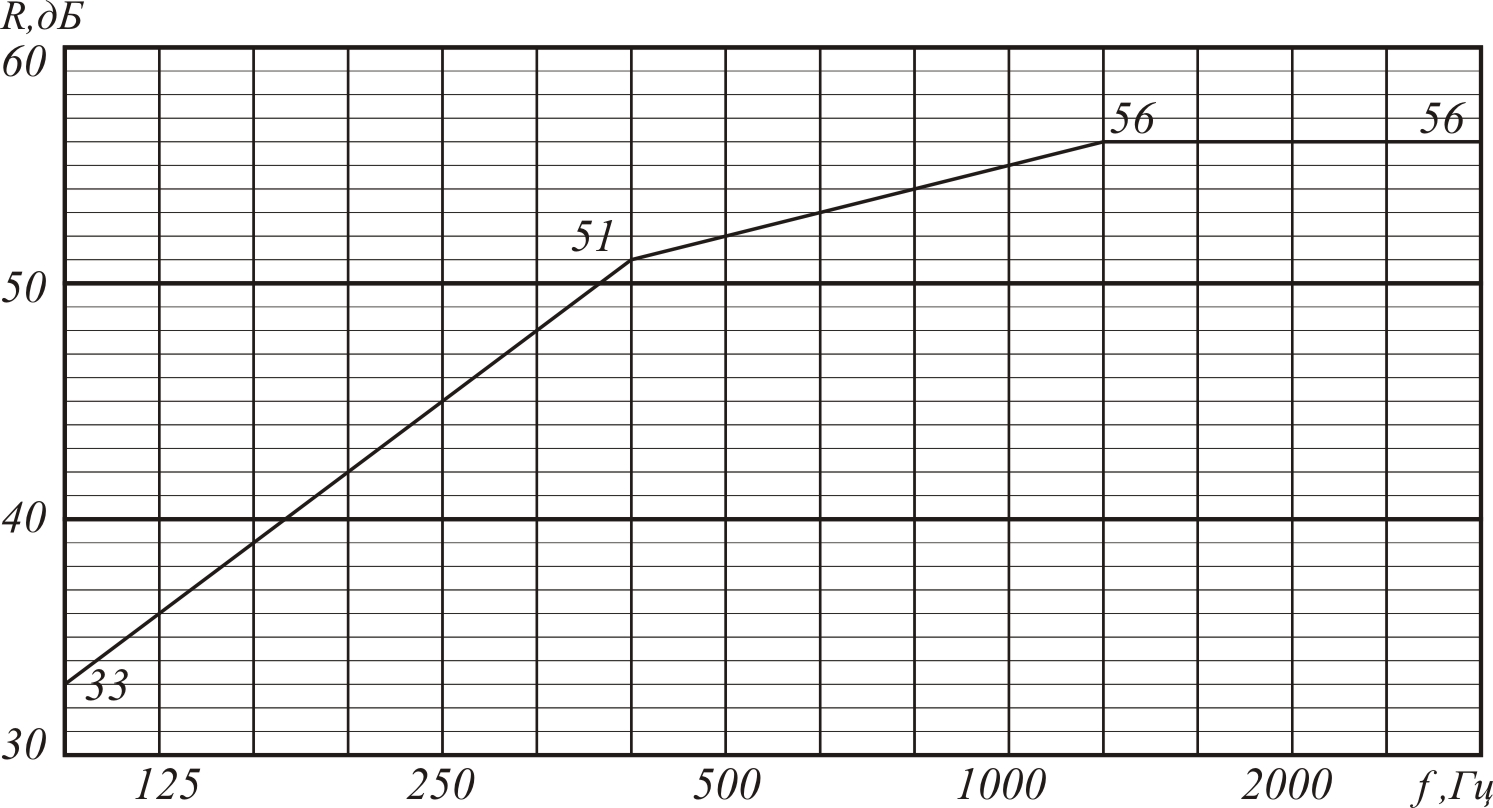

Рис. 7.1. Оценочная кривая изоляции воздушного шума ограждением

Для определения индекса изоляции воздушного шума R_w необходимо определить сумму неблагоприятных отклонений частотной характеристики изоляции воздушного шума ограждения от оценочной кривой.

Если сумма неблагоприятных отклонений равна 32 дБ либо незначительно меньше этой величины, индекс изоляции R_w составляет 52 дБ, что соответствует ординате оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.

В случае, когда сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вниз на целое число децибел таким образом, чтобы сумма неблагоприятных отклонений от смещённой оценочной кривой не превышала эту величину.

Если неблагоприятные отклонения отсутствуют или сумма их значительно меньше 32 дБ, оценочная кривая смещается на целое число децибел вверх, чтобы сумма неблагоприятных отклонений от смещённой оценочной кривой максимально приблизилась к 32 дБ, но не превысила этой величины.

7.3. Методика выполнения работы

Расчёт изоляции однослойной конструкции проводится при проектировании ограждающих конструкций. Окончательная проверка и оценка звукоизоляции ограждений зданий должна проводиться экспериментальным методом.

Индекс изоляции воздушного шума однослойными ограждающими конструкциями следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума.

Частотная характеристика изоляции воздушного шума однослойным плоским ограждением сплошного сечения поверхностной плотностью от 100 до 800 кг/м² из бетона, железобетона, кирпича и тому подобных материалов изображается графически в виде ломаной линии, аналогичной линии ABCD на рис. 7.2.

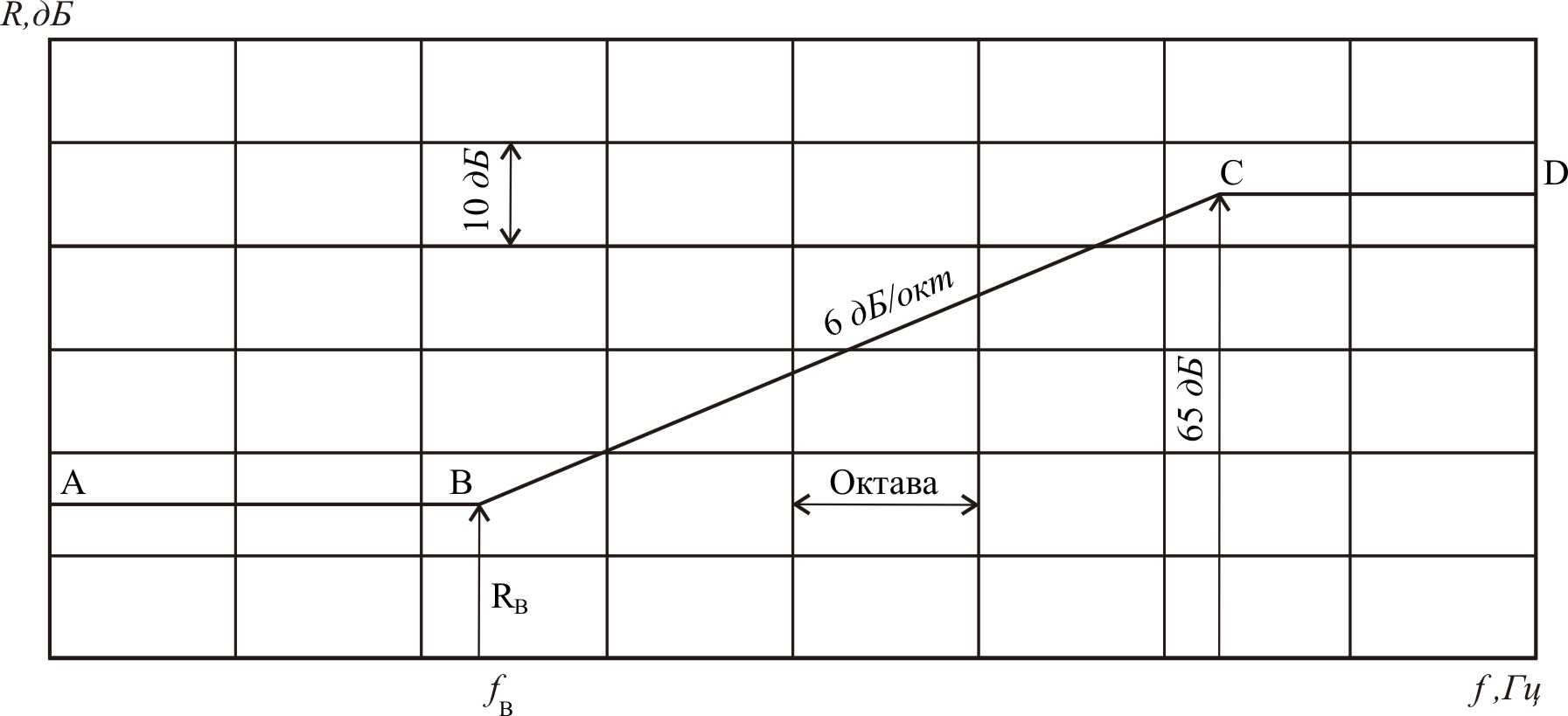

Рис. 7.2. Частотная характеристика изоляции воздушного шума

однослойным плоским ограждением

Абсциссу точки B – f_В следует определять по табл. 7.1 в зависимости от толщины и плотности материала конструкции. Значение f_В следует округлять до среднегеометрической частоты полосы, в пределах которой находится f_В. Границы третьоктавных полос частот приведены в табл. 7.2.

Таблица 7.1

Зависимость f_В от и h

Примечание:1. h – толщина ограждения, мм.

2. Для промежуточных значений частота определяется интерполяцией.

Ординату точки В - R_В следует определять в зависимости от эквивалентной поверхностной плотности m_Э по формуле

или по графику, приведённому на рис. 7.3.

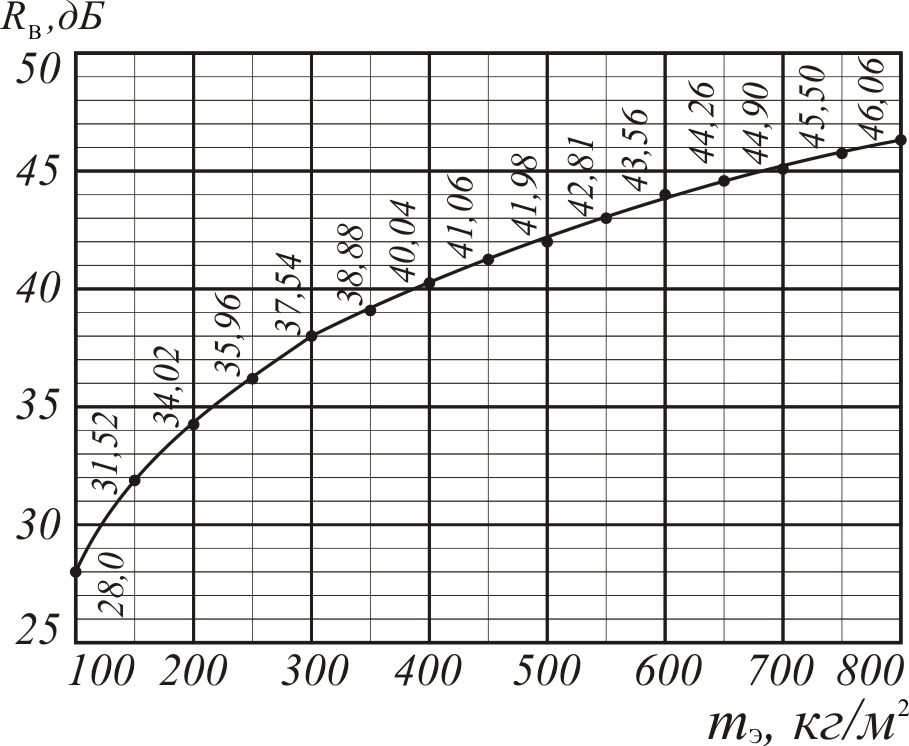

Рис. 7.3. График зависимости R_В от поверхностной плотности

Таблица 7.2

Параметры 1/3-октавных полос частот

Эквивалентная поверхностная плотность m_Э определяется по формуле

где m – поверхностная плотность, кг/м² (для ребристых конструкций принимается без учёта ребер);
