Материал: Архитектурно-строительная акустика. практикум для студентов направлений 270300 и 270100. Мельников Е.Д., Агеенко М.В
K – коэффициент, учитывающий относительное увеличение изгибной жёсткости ограждения из бетонов на лёгких заполнителях, поризованных бетонов и т.п. по отношению к конструкциям из тяжёлого бетона с той же поверхностной плотностью.
Для сплошных ограждающих конструкций плотностью γ=1800 кг/м3 и более К=1. Для сплошных ограждающих конструкций из бетонов на лёгких заполнителях, поризованных бетонов, кладки из кирпича и пустотелых керамических блоков коэффициент К определяется по табл. 7.3.
Для ограждений из бетона плотностью 1800 кг/м3 и более с круглыми пустотами коэффициент К определяется по формуле
|
|
(7.3) |
,где j – момент инерции сечения, м4 ;
b – ширина сечения, м;
hпр – приведённая толщина сечения, м.
Таблица 7.3
Значение коэффициента К для различных материалов
Вид материала |
Класс |
Плотность, кг/м |
К |
Керамзитобетон |
В 7,5 |
1500-1550 1300-1450 1200 1100 |
1,1 1,2 1,3 1,4 |
В 12,5- В 15 |
1700-1750 1500-1650 1350-1450 1250 |
1,1 1,2 1,3 1,4 |
|
Перлитобетон |
В 7,5 |
1400-1450 1300-1350 1100-1200 950-1000 |
1,2 1,3 1,4 1,5 |
Аглопоритобетон |
В 7,5 |
1300 1100-1200 950-1000 |
1,1 1,2 1,3 |
В 12,5 |
1500-1800 |
1,2 |
Окончание табл. 7.3
Вид материала |
Класс |
Плотность, кг/м |
К |
Шлакопемзобетон |
В 7,5 |
1600-1700 |
1,2 |
|
|
|
|
В 12,5 |
1700-1800 |
1,2 |
|
Газобетон, пенобетон, газосиликат |
В 5,0 |
1000 800 600 |
1,5 1,6 1,7 |
Кладка из кирпича, пустотелых керамических блоков |
|
1500-1600 1200-1400 |
1,1 1,2 |
Гипсобетон, гипс (в том числе поризованный или с лёгкими заполнителями) |
В 7,5 |
1300 1200 1000 800 |
1,3 1,4 1,5 1,6 |
Для ограждающих конструкций из лёгких бетонов с круглыми пустотами коэффициент К принимается как произведение коэффициентов, определённых отдельно для сплошных конструкций из лёгких бетонов и конструкций с круглыми пустотами. Значение RВ следует округлять до 0,5 дБ.
Построение частотной характеристики производится в следующей последовательности: из точки В влево проводится горизонтальный отрезок ВА, а вправо от точки В проводится отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой RС = 65 дБ, из точки С вправо проводится горизонтальный отрезок CD. Если точка С лежит за пределами нормируемого диапазона частот
(fС > 3150 Гц), отрезок CD отсутствует.
Пример. Определить индекс изоляции воздушного шума железобетонной перегородки толщиной 140 мм и плотностью 2400 кг/м3.
Построение
частотной характеристики производим
в соответствии с рис. 7.2. По табл. 7.1
определяем абсциссу точки В
–
:
.
Поверхностная плотность ограждения:
.
В данном случае К=1, поэтому
Ординату точки В определяем по формуле 7.1:
.
Этот же результат можно получить по графику, приведённому на рис. 7.3.

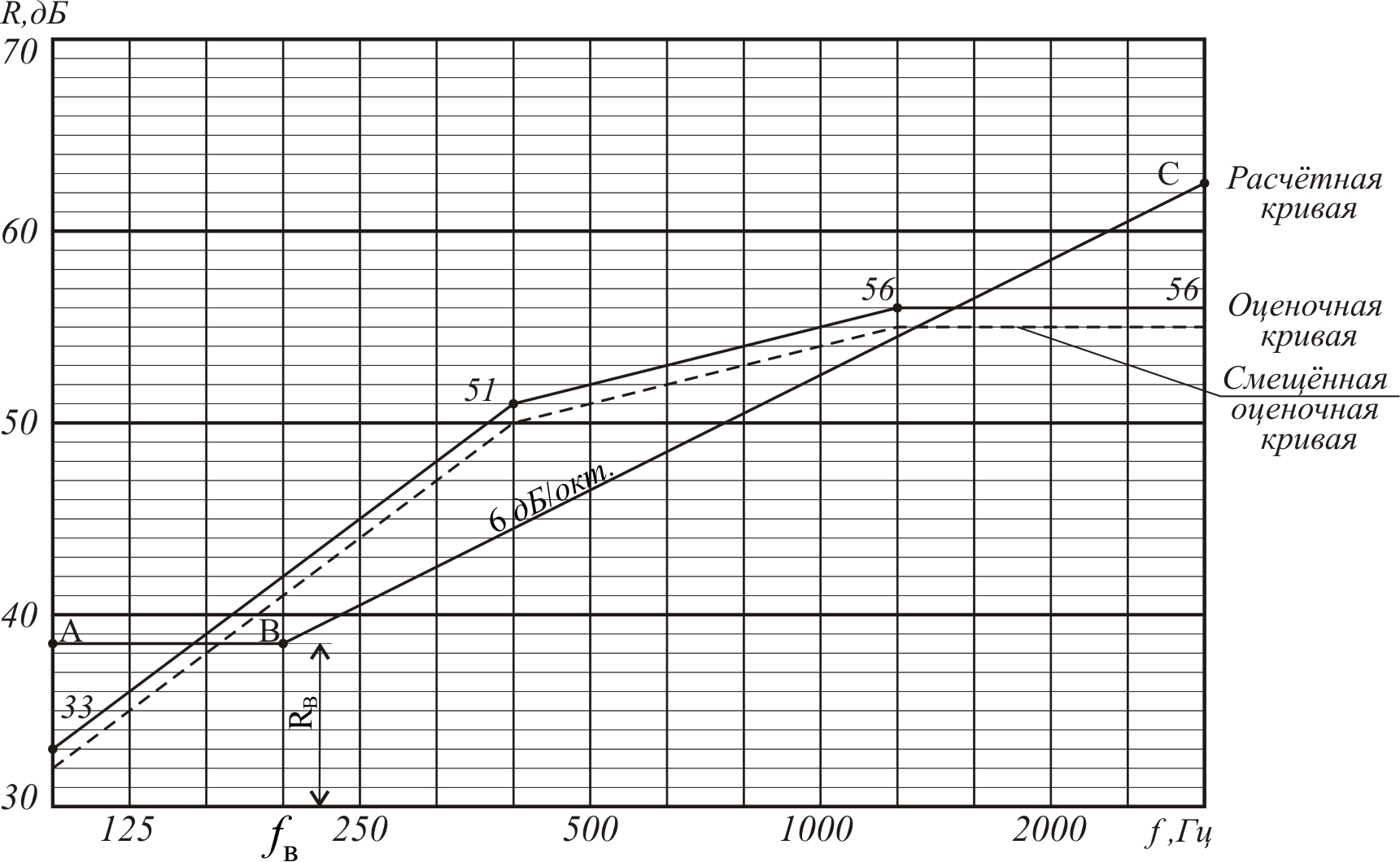

Строим частотную характеристику звукоизоляции (рис. 7.4) и наносим на неё оценочную кривую. Точка С с ординатой 65 дБ находится за пределами нормируемого диапазона частот.
Рис. 7.4. График к расчёту индекса изоляции воздушного
шума однослойным ограждением
Результаты расчёта сводим в табл. 7.4.
Сравнивая полученное значение индекса изоляции воздушного шума рассчитанной конструкции с нормативными значениями, приведёнными в табл. 7.5, можно сделать вывод, в каких случаях может быть использована эта конструкция в качестве перегородки.
Таблица 7.4
Результаты расчета звукоизоляции ограждения
Параметры
|
Среднегеометрические частоты 1/3-октавн. полос, Гц |
Сумма неблагоприятных отклонений |
|||||||||||||||
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
||
1.Оценочная кривая, дБ |
33 |
36 |
39 |
42 |
45 |
48 |
51 |
52 |
53 |
54 |
55 |
56 |
56 |
56 |
56 |
56 |
|
2.Расчётная частотная характеристика R, дБ |
38,5 |
38,5 |
38,5 |
38,5 |
40,5 |
42,5 |
44,5 |
46,5 |
48,5 |
50,5 |
52,5 |
54,5 |
56,5 |
58,5 |
60,5 |
62,5 |
|
3.Неблагоприятные отклонения от оценочной кривой, дБ |
- |
- |
0,5 |
3,5 |
4,5 |
5,5 |
6,5 |
5,5 |
4,5 |
3,5 |
2,5 |
1,5 |
- |
- |
- |
- |
38 |
4.Оценочная кривая, смещённая на 1дБ вниз |
32 |
35 |
38 |
41 |
44 |
47 |
50 |
51 |
52 |
53 |
54 |
55 |
55 |
55 |
55 |
55 |
|
5.Неблагоприятные отклонения от смещённой оценочной кривой, дБ |
- |
- |
- |
2,5 |
3,5 |
4,5 |
5,5 |
4,5 |
3,5 |
2,5 |
1,5 |
0,5 |
|
|
|
|
28,5 |
6.Индекс изоляции воздушного шума Rw, дБ |
|
51 |
|
||||||||||||||
Таблица 7.5
Нормативные значения индекса изоляции
воздушного шума
Наименование и расположение ограждающей конструкции |
Rw,дБ |
Жилые здания 1. Стены и перегородки между квартирами, между помещениями квартир и офисами , между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями |
52 |
2. Стены между помещениями квартир и магазинами |
55 |
3. Стены и перегородки, отделяющие помещения квартир от ресторанов, кафе и спортивных залов |
57 |
4. Перегородки без дверей между комнатами, между кухней и комнатой в одной квартире |
43 |
5. Перегородки между санузлом и комнатой в одной квартире |
47 |
6. Стены и перегородки между комнатами общежитий |
50 |
7. Входные двери квартир, выходящие на лестничные клетки, в вестибюли и коридоры |
32 |
Гостиницы 8. Стены и перегородки между номерами гостиниц, имеющих по международной квалификации:
|
53 51 50 |
9. Стены и перегородки, отделяющие номера от помещений общего пользования (лестничные клетки, вестибюли, холлы, буфеты), в гостиницах, имеющих по международной квалификации:
|
53 51 |
10. Стены и перегородки, отделяющие номера от ресторанов, кафе, в гостиницах, имеющих по международной квалификации:
|
60 57 |
Административные здания, офисы 11. Стены и перегородки между кабинетами и отделяющие кабинеты от рабочих комнат |
45 |
12. Стены и перегородки, между офисами различных фирм, между кабинетами различных |
48 |
Больницы и санатории 13. Стены и перегородки между палатами, кабинетами врачей |
48 |
14. Стены и перегородки между операционными и отделяющие операционные от других помещений |
54 |
Учебные заведения 15. Стены и перегородки между классами, кабинетами и аудиториями и отделяющие эти помещения от помещений общего пользования. |
48 |
|
|
Окончание табл. 7.5
Наименование и расположение ограждающей конструкции
|
Rw,дБ |
16. Стены и перегородки между классами, кабинетами и аудиториями и отделяющие эти помещения от помещений общего пользования |
55 |
17. Стены и перегородки между музыкальными классами высших учебных заведений |
57 |
Детские дошкольные учреждения 18. Стены и перегородки между групповыми комнатами, спальнями и между другими детскими комнатами |
47 |
19. Стены и перегородки, отделяющие групповые комнаты, спальни от кухонь |
52 |
Вопросы для самопроверки
Что такое звукоизоляция ограждения, в каких единицах она
измеряется?
Нормирование звукоизоляции ограждений.
Методика расчёта звукоизоляции.
Работа № 8 (расчетно-графическая). Построение
частотной характеристики изоляции воздушного
шума однослойным тонким ограждением
8.1. Цель работы
– Определить звукоизоляцию тонкого однослойного ограждения.
8.2. Основные теоретические сведения
Под плоскими тонкими однослойными ограждениями понимают ограждения, выполненные из металла, стекла, асбестоцементного листа, древесностружечных плит и т.п. Такие конструкции широко применяются на практике, когда разрабатывают мероприятия по борьбе с шумом методом звукоизоляции. Кожухи, кабины наблюдения, выгородки, экраны, как правило, устраивают из листовых материалов, поэтому при их проектировании необходимо уметь выполнять расчет звукоизолирующей способности тонкостенных конструкций, из которых они изготовлены.
8.3. Методика выполнения работы
Частотная характеристика изоляции воздушного шума плоской тонкой однослойной ограждающей конструкцией из металла, стекла, асбестоцементно-
г
о
листа и тому подобных материалов может
быть определена графическим способом
в виде ломаной линии, аналогичной линии
АВСD
на рис. 8.1.

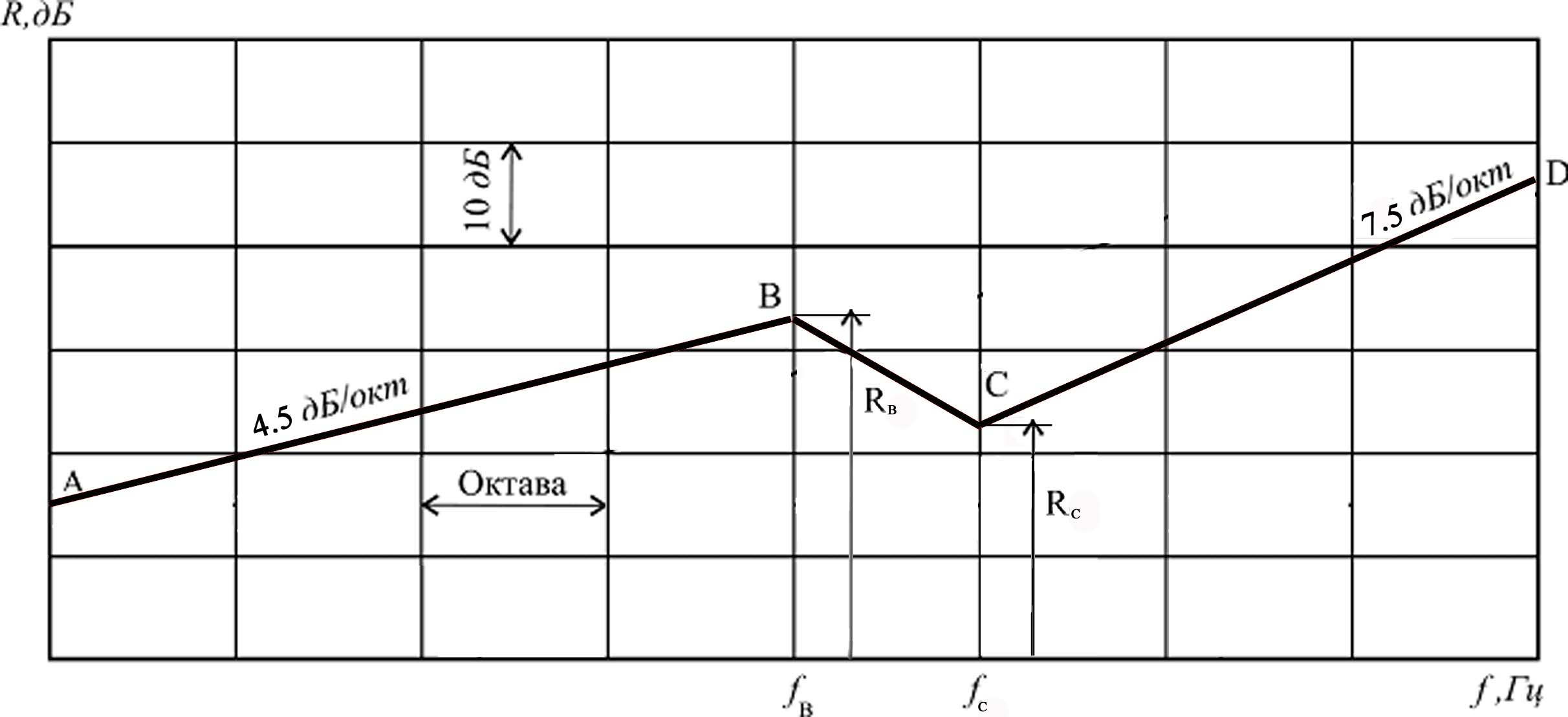

Рис. 8.1. Частотная характеристика изоляции воздушного шума
плоским тонким однослойным ограждением
Координаты точек
В и С определяются по табл. 8.1 . Значения
следует округлять до ближайших
значений среднегеометрических частот
третьоктавных полос. Наклон участка АВ
– 4,5 дБ/окт, участка СD – 7,5 дБ/окт.
Таблица 8.1
Данные для определения координат точек В и С
Материалы |
Плотность, кг/м³ |
ƒв, Гц |
ƒс, Гц |
Rв, дБ |
Rс, дБ |
1 |
2 |
3 |
4 |
5 |
6 |
1. Сталь |
7800 |
6000/h |
12000/h |
40 |
32 |
2. Алюминиевые сплавы |
2500 2700 |
6000/h |
12000/h |
32 |
22 |
3. Стекло силикатное |
2500 |
6000/h |
12000/h |
35 |
29 |
4. Стекло органическое |
2400 |
17000/h |
34000/h |
37 |
30 |
5. Асбестоцементные листы |
2100 1800 1600 |
9000/h 9000/h 10000/h |
18000/h 18000/h 20000/h |
35 34 34 |
29 28 28 |
6. Гипсокартонные листы (сухая гипсовая шукатурка) |
1100 850 |
19000/h 19000/h |
38000/h 38000/h |
36 34 |
30 28 |
плита (ДСП) |
850 650 |
13000/h 13500/h |
26000/h 27000/h |
32 30,5 |
27 26 |
8. Твердая древесноволокнистая плита |
1100 |
19000/h |
38000/h |
35 |
29 |
