130 Лекция 7

элементарных сил будет симметричной относительно этого сечения.

Если M05 0, но b M05R05 l , то реакция R05 будет приложена в пределах опорной поверхности ползуна 5 (рис.4.8,а), а эпюра элементарных сил носит несимметричный характер.

В случае если b > l , реакция R05 должна быть

приложена за пределами опорной поверхности ползуна 5, что невозможно. В этом случае к ползуну приложена уже не одна, а две направленные навстречу друг другу неизвестные по модулю реакции R05 и R05 (рис.4.8,в).

Именно эти две реакции и представляют реальное силовое воздействие на ползун со стороны направляющих, а сила R05 является лишь их равнодействующей:

R05 R05 R05.

Такое воздействие на ползун вызывает его перекос, в результате чего при определенных условиях возможно заклинивание ползуна. (Более подробно вопрос самозаклинивания будет рассмотрен в разделе 6).

3.4. Статическая определимость кинематической цепи

Число неизвестных, определяемых из какой-либо системы уравнений, должно совпадать с числом уравнений. Поэтому, прежде чем решать задачу об определении реакций в кинематических парах, надо выяснить для каких кинематических цепей соблюдается

условие равенства уравнений кинетостатики и числа неизвестных составляющих реакций в кинематических парах (условие статической определимости кинематической цепи).

Раздел 4. Силовой анализ механизмов

131

Так как для каждого звена, совершающего плоское движение под действием приложенных сил, можно написать три уравнения равновесия этих сил (плоская система сил, находящаяся в равновесии):

Fkx 0; Fky 0; m0 Fk 0,

то число уравнений, которое можно составить при n звеньях равно 3n.

Предположим, что в состав кинематической цепи входят только кинематические пары V класса. Реакция каждой такой пары содержит две неизвестные величины: вращательная – две составляющие силы, поступательная – силу и момент. Таким образом, число неизвестных, которые необходимо определить, будет равно 2P5 , где P5 – число кинематических пар V класса.

Следовательно, кинематическая цепь будет статически определима, если удовлетворяется условие:

3n 2P5, или

3n 2P5 0,

т.е. соотношение между числом звеньев n и числом кинематических пар V класса равно:

3

P5 2n.

Но это соотношение соответствует структурной формуле группы Ассура.

Таким образом, группа Ассура является статически определимой кинематической цепью.

Поэтому наиболее рациональным является определение реакций в кинематических парах плоских механизмов по группам Ассура.

132Лекция 7

3.5.Последовательность силового анализа механизма

При силовом анализе механизма II класса желательно придерживаться следующего порядка.

1.Определяются все внешние силы, приложенные

кзвеньям механизма, от действия которых требуется найти реакции в кинематических парах механизма.

2. Выбирается начальное звено механизма и производится расчленение ведомой кинематической цепи механизма на группы Ассура.

3.Проводится силовой анализ каждой группы Ассура в отдельности исходя из того, что группа Ассура является статически определимой кинематической цепью. Расчет начинают с последней, считая от начального звена, присоединенной группы Ассура и заканчивают силовым расчетом начального звена.

4.Порядок силового анализа каждой группы Ассура II класса зависит от ее вида.

Так, при расчете групп 1, 2 и 4 вида, внутренняя кинематическая пара которых вращательная, сначала составляют уравнения моментов для каждого звена группы в отдельности относительно внутренней кинематической пары, а затем составляют уравнения векторной суммы сил, действующих на группу в целом и на одно из звеньев.

При расчете групп Ассура 3 и 5 вида, внутренняя кинематическая пара которых поступательная, рассматривают равновесие каждого звена в отдельности, сначала второго звена группы, а потом первого. Для второго звена составляют уравнение моментов относительно точки приложения реакции от стойки на рассматриваемое звено и уравнение векторной суммы сил, а для первого звена – только уравнение векторной суммы сил.

Раздел 4. Силовой анализ механизмов

133







ЛЕКЦИЯ 8

СОДЕРЖАНИЕ

4.7.Силовой анализ группы Ассура II класса 1 вида

4.8.Силовой анализ группы Ассура II класса 2 вида

4.7.Силовой анализ группы Ассура II класса 1

вида

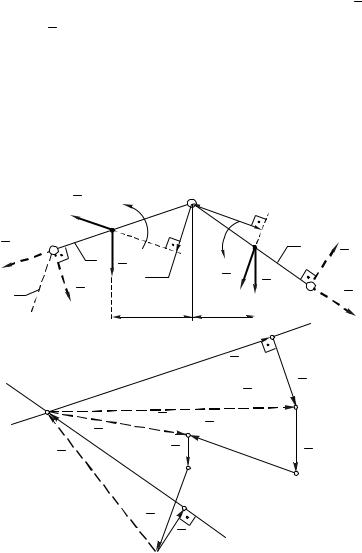

Рассмотрим задачу об определении реакций в кинематических парах группы Ассура II класса 1 вида.

Исходными данными для проведения силового анализа являются: размеры звеньев AB и BC группы (рис.4.10,а); положения центров масс звеньев S2 и S3;

массы звеньев m2 и m3; моменты инерции звеньев JS2 и

JS3 относительно осей, проходящих через центры масс звеньев перпендикулярно плоскости их движения.

Кроме того, известными должны быть ускорения аS2 и aS3 центров масс звеньев и угловые ускорения 2

и3 звеньев, которые определяются при выполнении кинематического анализа.

Внекотором масштабе l вычерчиваем группу 2-3

иприкладываем к звеньям этой группы все известные силы и моменты сил (рис.4.10,а):

силы тяжести звеньев G2 и G3 прикладываем в центрах масс звеньев и направляем вертикально вниз;

134



Лекция 8



















силы инерции звеньев Fu2 и Fu3 прикладываем в



центрах масс звеньев и направляем их в стороны,



противоположные направлениям ускорений

а

S2 и



a

S3 центров масс звеньев;

моменты Mи2 и Mи3 от сил инерции направляем противоположно направлениям угловых ускорений 2 и 3 звеньев.

Числовые значения всех этих сил определяем по формулам, приведенным в разделах 3.1.2 и 4.3.





Fи2

Mи2

В

h













S2





и3









А











3



R12n

2



hи2

Mи3

S3

R







G









03

1





2





Fи3

G



С















R12



h2



h3

3



n













k

R03









а)



















p















Rn







n











12



R12



s









R12



l





R23

c

a







n

F









R

R03

G3



и2



G2









d









03









b





















g

Fи3 R03 m

e

б)

Рис. 4.10.
