4.9.Силовой анализ группы Ассура II класса 3 вида.

4.10.Силовой анализ начального звена (механизма I класса).

4.11.Рычаг Н.Е. Жуковского.

4.9. Силовой анализ группы Ассура II класса 3

вида

Рассмотрим силовой анализ группы Ассура II класса 3 вида на примере механизма, представленного на рис. 4.11.

Группа включает звенья 2 и 3, две наружные

При силовом расчете группы 2-3 часто массой ползуна 2, по сравнению с массой кулисы 3, пренебрегают, т.е. принимается m2 0. В этом случае сила тяжести, сила инерции и момент сил инерции ползуна 2 будут равны нулю (G2 0, Fи2 0 и Ми2 0).

Исходными данными для проведения силового анализа такой группы являются: размеры кулисы AB и ВC; положение центра масс S3; масса кулисы m3 и ее

момент инерции JS3 относительно оси, проходящей через центр масс перпендикулярно плоскости движения кулисы.

Ускорение аS3 центра масс кулисы и ее угловое ускорение 3 определяются при кинематическом анализе.

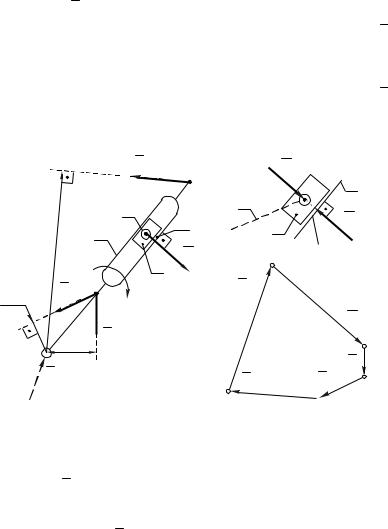

Выделим эту группу из состава механизма, начертим ее схему и покажем действующие на неё силы

(рис.4.13,а).

На группу 2-3 действуют следующие известные

силы:

G3 – сила тяжести кулисы 3, приложенная в центре масс звена S3 и направленная вертикально вниз;

Fu3 – сила инерции звена 3, приложенная в центре масс S3 и направленная противоположно ускорению aS3 центра масс кулисы;

Mи3 – момент от сил инерции звена 3;

R43 – приложенная в точке С реакция со стороны звена 4, равная по модулю и противоположная

по направлению реакции R34 (рис.4.12,б),

определенная при расчете группы 4-5.

Требуется определить реакцию со стороны стойки

на кулису 3 в кинематической паре В – R03, реакцию

R12 – со стороны кривошипа 1 на ползун 2 в паре А и

реакцию R23 со стороны ползуна 2 на кулису 3 в паре H .

Вначале рассматриваем равновесие ползуна 2 и

определяем направление реакции R12 .

Ползун 2 находится в равновесии под действием

только двух сил: реакции R12 – со стороны кривошипа 1 и

реакция R32 – со стороны кулисы 3 (рис.4.13,б).

Равновесие тела под действием двух сил возможно только в том случае, если они действуют по одной прямой и направлены в противоположные стороны. Учитывая, что

результат расчета окажется со знаком минус, то истинное направление R12 противоположно указанному.

2). После определения модуля и направления реак-

ции R12 , можно переходить к определению реакции R03.

Для этого запишем геометрическое условие равновесия сил, приложенных к группе 2-3:

нормальную и тангенциальную составляющие нет необходимости.

Выбираем масштабный коэффициент сил F и строим план сил по уравнению (4.18). От произвольной точки "p" откладываем вектор pa , изображающий в

масштабе F реакцию R12 (рис.4.13,в). Затем последовательно, в соответствии с уравнением (4.18)

откладываем векторы ab, bc и cd , изображающие в масштабе F силы G3 , Fu3 и R43.

Конец последнего вектора, точку "d", соединяем с точкой "p" вектором dp.

Вектор dp является замыкающей стороной векторного многоугольника pabcd и показывает направление реакции R03.

Длина этого вектора в масштабе F определяет

модуль реакции R03:

R03 (dp) F .

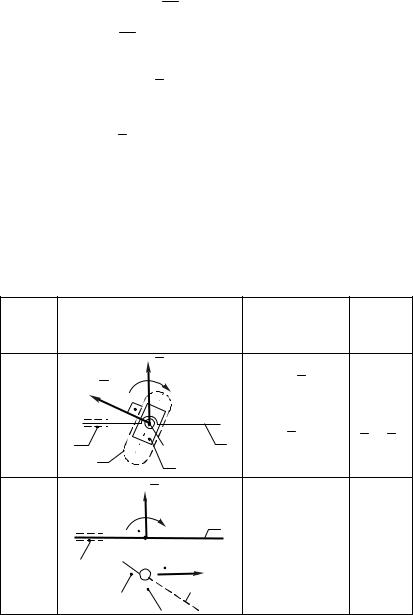

Силовой анализ групп Ассура II класса 4 и 5 видов выполняется аналогичным образом. Неизвестные реакции и уравнения равновесия для этих групп приведены в таблице 4.1.

Таблица 4.1
