Раздел 7. Синтез кулачковых механизмов.

255



ЛЕКЦІЯ 14





СОДЕРЖАНИЕ



7.

Синтез кулачковых механизмов.



7.1.

Назначение и классификация

плоских



кулачковых механизмов.



7.2.

Фазовая диаграмма кулачкового механизма.

7.3.

Исходные данные, необходимые для синтеза



кулачкового механизма.



7.3.Законы движения выходного звена.

7.1.Назначение и классификация плоских кулачковых механизмов

Для выполнения рабочего процесса в составе машины часто необходимо иметь устройства, движение выходных звеньев которых должно осуществляться строго по заданному закону и быть согласованным с движением других механизмов машины. Наиболее простыми, надежными и компактными для выполнения такой задачи являются кулачковые механизмы, которые позволяют реализовать практически любой закон движения выходного звена, включая и периодическую его остановку, при непрерывном движении входного звена.

Кулачковые механизмы применяются в двигателях внутреннего сгорания для привода клапанов системы газораспределения, в текстильных машинах, в машинахавтоматах и т.д.

Кулачковым называют механизм, подвижное звено которого (кулачок 1), имеющее рабочую поверхность переменной кривизны, взаимодействует с другим подвижным звеном (толкателем 2), образуя высшую кинематическую пару А (рис. 7.1, 7.4).

256

Лекция 14

Рассмотрим работу кулачкового механизма в газораспределительной системе двигателя внутреннего сгорания, показанного на рис. 7.1,а.

Этот механизм служит для открытия и закрытия клапанов, что позволяет наполнять цилиндры двигателя горючей смесью (или воздухом), выпускать отработанные газы и изолировать камеру сгорания от окружающей среды во время тактов сжатия и рабочего хода.

Рабочий процесс такого механизма состоит в том, что бы при вращении кулачка 1 в течение некоторого угла его поворота клапан 3 был открыт (приподнят), а в течение остальной части оборота – закрыт. При открытом клапане пространства I и II сообщаются, и из пространства I в пространство II поступает смесь паров бензина с воздухом (если клапан впускной), или продукты сгорания из пространства II выпускаются в атмосферу через пространство I (если клапан выпускной).

II



3



I



4

В

2



2

А

1

О



1



а)

б)

Рис. 7.1.



Профиль кулачка 1 должен обеспечивать не только подъем и посадку клапана 3 на седло в строго определенные моменты времени, но и заданную высоту его подъема. Кроме этого, профиль кулачка должен обеспечивать, по возможности, безударное движение деталей механизма во избежание быстрого изнашивания поверхностей соприкосновения клапана с седлом и толкателя 2 с кулачком 1.

Раздел 7. Синтез кулачковых механизмов.

257

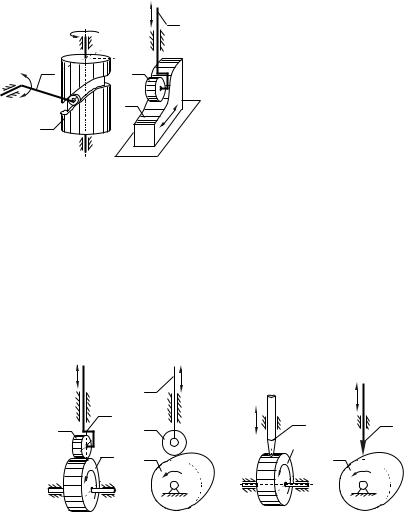

Все кулачковые механизмы могут быть разделены на две основные группы: плоские (рис. 7.1,а), у которых все точки звеньев движутся в одной или нескольких параллельных плоскостях, и пространственные (рис. 7.2).





В

пространственных



2

кулачковых

механизмах



кулачек 1 (рис. 7.2) имеет





2

3

форму цилиндра с пазом, по

которому



перемещается



1

ролик выходного звена 2.



В

плоских

кулачко-

1



вых механизмах

ведущее





звено (кулачок 1) может





совершать



вращательное

Рис. 7.2.

Рис. 7.3.

(рис.7.1,а)



или

поступа-

тельное (рис.7.3) движение.





Ниже рассматриваются только плоские кулачковые механизмы с вращающимся кулачком, как получившие наибольшее распространение в технике.

Плоские кулачковые механизмы с вращающимся кулачком делятся на две группы.

Первая группа механизмов (рис. 7.1,а, 7.4,а и 7.4,в)

преобразует вращательное движение кулачка 1 в возвратно поступательное движение выходного звена 2, которое



2







2

В

2

В

2

3

3

1

1 А

1

1

А



О





О

а)

б)

в)



г)

Рис. 7.4.

258

Лекция 14

называют толкателем.

Вторая группа механизмов (рис. 7.5,а и 7.5,в)

преобразует вращательное движение кулачка 1 в колебательное движение выходного звена 2, которое в этом случае называют качающимся толкателем или

коромыслом.

3

2

3

2







1





1

В







А







О

2

2



1

В



А



О



1

а)

б)

в)

г)

Рис. 7.5.

Та часть выходного звена (толкателя), поверхность которой вступает в контакт с рабочей поверхностью кулачка получила название башмака. Учитывая, что эта поверхность воспринимает усилие от кулачка и подвержена износу, то для его уменьшения используют башмаки различной конструкции. Наибольшее применение получили: роликовые (рис. 7.4,а, рис. 7.5,а); тарельчатые (рис. 7.1,а, рис 7.5,в) и остроконечные (рис. 7.4,в) со сферой малого радиуса (так как конец толкателя не может быть выполнен абсолютно острым).

При остроконечном башмаке (со сферой малого радиуса) контакт между рабочими поверхностями кулачка и башмака теоретически осуществляется в точке (рис. 7.4,в, 7.4,г). В результате упругой деформации звеньев, контакт между рабочими поверхностями в действительности происходит по небольшой площади вокруг точки теоретического контакта. Поэтому, в силу малости поверхности контакта такие башмаки используются в кулачковых механизмах, которые

Раздел 7. Синтез кулачковых механизмов.

259

работают при небольших нагрузках. Кроме того, наличие трения скольжения между поверхностями кулачок-башмак не допускает больших угловых скоростей вращения кулачка, поскольку не обеспечивают износостойкость рабочих поверхностей в кинематической паре А.

Опорная (рабочая) поверхность тарельчатых башмаков может быть плоской (рис. 7.6,а), сферической (рис. 7.6,б) или цилиндрической (рис. 7.5,в).

Опорная поверхность

а) б)

Рис. 7.6.

2

1

Рис. 7.7.

Тарельчатые башмаки имеет более высокую несущую способность по сравнению с остроконечным, поскольку теоретически контакт между рабочими поверхностями кулачка и башмака происходит по линии, а практически по площади вокруг линии теоретического контакта, но в силу трения скольжения в кинематической паре кулачок-башмак они также не обеспечивают износостойкость рабочих поверхностей.

Для равномерного износа рабочей поверхности тарельчатого башмака толкатель 2 (рис. 7.7) при вращении кулачка 1 должен вращаться вокруг своей оси. Для этого ось толкателя 2 смещают в осевом направлении кулачкового вала на расстояние .

Смещение выбирают таким, чтобы суммарная сила трения на рабочей поверхности башмака была смещена относительно оси толкателя. Тогда при вращении кулачка 1 толкатель 2 кроме возвратно поступательного
