.3 Наружная и внутренняя отделка

Стены и цоколь оштукатуриваются и красятся фасадной акриловой краской Тиккурила.

Наружные двери и окна окрашиваются масляной краской за два раза, перила покрываются горячей олифой за два раза по строганной поверхности а сверху - лаком, металлические части перил лестниц окрашиваются по сурику черной масляной краской.

Внутренняя поверхность кирпичных стен покрывается листами гипсокартона либо оштукатуривается, затем оклеивается обоями или окрашивается. Стены помещений санузлов и ванных комнат облицовываются керамической плиткой по фронту санитарных приборов, выше окрашивается водоэмульсионной краской.

Потолки в ванных комнатах окрашиваются водоэмульсионной краской, потолки остальных помещений покрываются побелкой.

Внутренние двери и дверные откосы также окрашиваются масляной краской за два раза. Отделочные работы производятся после устройства кровли и прокладки всех коммуникаций.

.4 Инженерные коммуникации

Характеристика инженерных сетей сведена в таблицу 1.1

Таблица 1.1 - Инженерное обеспечение здания

1.5 Технико-экономические показатели

Строительный объём определяется как сумма строительного объёма надземной и подземной части. Строительный объем определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, террас, балконов, объема проездов и пространства под зданием на опорах.

Общая площадь определяется как сумма площадей всех этажей.

Полезная площадь здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т.п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.

Площадь застройки определяется как сумма площади горизонтального сечения по внешнему обводу здания на уровне цоколя, включающего выступающие части и площади под здание расположенной на столбах, а также проезды под здание.

Технико-экономические показатели здания сведены в таблицу 1.2.

Таблица 1.2 - Технико-экономические показатели здания

2. Расчетно-конструктивный раздел

.1 Теплотехнический расчет ограждающих конструкций

.1.1 Теплотехнический расчет стены

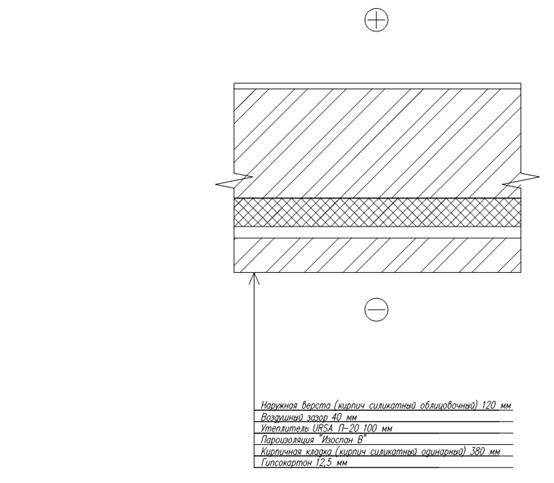

Рисунок 2.1- Конструкция наружной стены

Место проектирования: Российская Федерация, Вологодская область, г. Череповец.

Данные по слоям:

Слой № 1 - Утеплитель URSA П-20:

Толщина слоя - по расчету;

Расчетный коэффициент теплопроводности - λ_ут.= 0,037 Вт/(м∙^оС).

Слой № 2 - Кирпичная кладка:

Толщина слоя - 380 мм;

Расчетный коэффициент теплопроводности - λ_ут.=0,87 Вт/(м∙^оС).

Слой № 3- Гипсокартон:

Толщина слоя - 12,5 мм;

Расчетный коэффициент теплопроводности - λ_ут.=0,25 Вт/(м∙^оС).

В соответствии с пунктом 5.3 СНиП 23-02-2003 "Тепловая защита зданий" [8] приведенное сопротивление теплопередаче R_о ограждающих конструкций требуется принимать не менее нормируемых значений R_red, определяемых по табл. 4 [8] в зависимости от градусо-суток климатического района строительства D_d.

Градусо-сутки отопительного периода - D_d определяем в соответствии с [7] по формуле 2.1:

D_d = (t_int - t_ht)∙z_ht, ˚С∙сут, (2.1)

где t_int - расчетная средняя температура внутреннего воздуха здания: t_int= +21 ˚С;

t_ht - средняя температура наружного воздуха для периода со средней суточной температурой наружного воздуха не более 8 ˚С: t_ht = -4,1 ˚С;

z_ht - продолжительность отопительного периода для периода со средней суточной температурой наружного воздуха не более 8 ˚С: z_ht = 231 день;

D_d = (21-(-4,1))∙231=5798,1˚С∙сут.

Определим нормируемое значение сопротивления теплопередаче наружной стены - R_red по табл. 4 [7]: R_red = 3,348 м ²∙˚С/Вт.

Определим приведенное сопротивление теплопередаче R_о по формуле 2.2:

_о = 1/α_int+R_к+1/α_ext, м ²∙˚С/Вт, (2.2)

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции: α_int = 8,7 Вт/(м ²∙^оС);

α_ext - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции: α_ext = 23 Вт/(м ²∙^оС);_к - термическое сопротивление ограждающей конструкции;_о = 1/8,7+0,38/0,87+0,0125/0,25+1/23=0,645 м ²∙˚С/Вт.

Определим толщину утеплителя t определим по формуле

t = (R_red- R_о)∙ λ_ут, м, (2.3)

t = (3,348-0,645)∙0,037=0,98 м

Принимаем толщину утеплителя t=100 мм.

.1.2 Теплотехнический расчет кровли

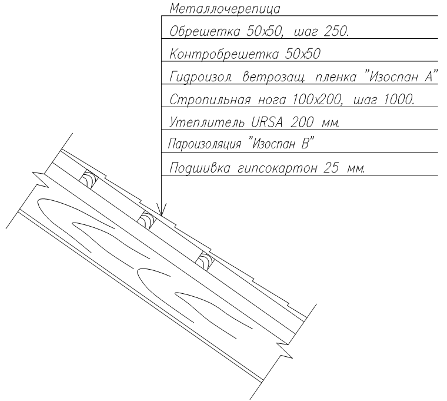

Рисунок 2.2- Сечение кровли

Данные по слоям:

Слой №1 - Утеплитель URSA М-11:

Расчетный коэффициент теплопроводности λ_.=0,04 Вт/(м∙^оС);

Толщина слоя: по расчету.

Слой №4 - Гипсокартонный лист:

Расчетный коэффициент теплопроводности λ_.=0,25 Вт/(м∙^оС);

Толщина слоя - 25 мм.

Расчет проводим аналогично п. 2.1.1

Определим градусо-сутки отопительного периода - D_d по формуле 2.1

t_int = +21 ˚С;

t_ht = -4,1 ˚С;

z_ht = 231 день;

D_d = (21-(-4,1))∙231=5798,1˚С∙сут.

Определим нормируемое значение сопротивления теплопередаче наружной стены - R_red по табл. 4 [7]:

R_red = 4,984 м ²∙˚С/Вт.

Определим приведенное сопротивление теплопередаче R_о по формуле 2.2

α_int = 8,7 Вт/(м ²∙^оС);

α_ext = 23 Вт/(м ²∙^оС);_о=1/8,7+0,025/0,25+1/23=0,26 м ²∙˚С/Вт

Определим толщину утеплителя t по формуле (2.3)

T = (4,984-0,26)∙0,04=0,189 м

Принимаем толщину утеплителя t = 200 мм.

.2 Расчет стропильной системы

Расчеты элементов стропильной системы произведены согласно СП 64.13330.2011 [9].

2.2.1 Обрешетка

Расчетная схема - двухпролетная балка с горизонтальной осью (рисунок 2.3).

Сочетания нагрузок:

полная погонная постоянная и временная нагрузки (рисунок 2.3);

постоянная равномерно распределенная и монтажная нагрузки (рисунок 2.3).

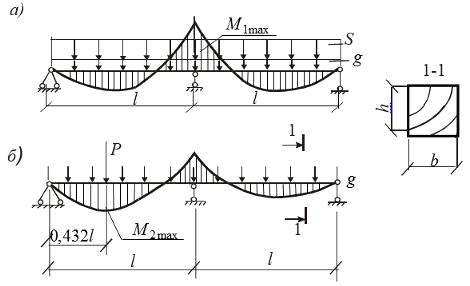

Рисунок 2.3 - Расчетные схемы настила и обрешетки: а-при первом сочетании нагрузок; б - при втором сочетании нагрузок

Рассчитать обрешетку мансардного покрытия жилого здания в г. Череповец. Кровля из металлочерепицы. Обрешетка из сосновых брусков. Шаг стропил 1,0 м. Уклон кровли   .

Предварительно примем обрешетку сечением 50х 50 мм с шагом с=250 мм. Сбор нагрузки приведем в таблице 2.1.

Таблица 2.1 - Сбор нагрузки на обрешетку, Н/м ²

Постоянная 1. Кровля из металлочерепицы 2. Собственный вес обрешетки (ориентировочно) 54

,05

,156,7

Временная 1. Снеговая

Погонная нагрузка:

 (2.4)

. (2.5)

Изгибающий момент:

 (2.6)

Моменты сопротивления бруска:

 (2.7)

Расчет по первому сочетанию нагрузок:

Проверка прочности нормальных значений при косом изгибе:

 (2.8)

Моменты инерции бруска:

 (2.9)

Прогиб в плоскости, параллельный скату:

 (2.10)

Прогиб в плоскости перпендикулярной скату:

 (2.11)

Полный прогиб:

. (2.12)

Относительный прогиб

. (2.13)

- Расчет по второму сочетанию нагрузок:

Изгибающий момент:

 (2.14)

Проверка прочности нормальных сечений:

.

Все условия выполняются, принимаем обрешетку сечением 50х 50 мм с шагом 250 мм.

.2.2 Стропила для здания с двумя пролетами

Рассчитать двускатные наслонные стропила здания гостиницы в г. Череповец под кровлю из металлочерепицы. Основанием кровли служит обрешетка 50х 50 мм с шагом с=0,25 м. Шаг стропильных ног 1 м. Материал деревянных элементов - ель 2-го сорта.

Конструктивное решение покрытия принимаем следующее (рисунок 2.4). Обрешетка - (1) размещена по стропильным ногам - (2), которые нижними концами опираются на мауэрлаты - (3), уложенные по внутреннему обрезу наружных стен, а верхними - на прогон - (4). Для уменьшения пролета стропильных ног поставлены подкосы - (5), нижние концы которых упираются в лежень - (6), укладываемый на внутреннюю стену. Для погашения распора стропильной системы установлены ригели - (7).

Уклон кровли

Высота стропил в коньке:
