Рисунок 2.11 - Размеры грузовых площадей

Нормативная нагрузка от перекрытий равна:

, (2.38)

где  - длина грузовой площади по конкретному сечению;

 - нормативные нагрузки из таблицы 2.4;

 - количество междуэтажных перекрытий.

-        Расчетная нагрузка от перекрытий:

, кН/м (2.39)

где  - расчетная нагрузка из таблиц 2.4.

 кН/м 69,21 кН/м.

При определении нагрузки от наружных стен, имеющих оконные проемы необходимо учитывать коэффициент остекления , при определении нагрузки от сплошных и внутренних стен коэффициент остекления  не учитывают.

Коэффициент остекления или проёмности :

, (2.40)

где  - площадь окон на фрагменте фасада;

 - площадь стены фрагмента.

Высота фрагмента принимается равной высоте этажа , длина фрагмента - от середины левого оконного проема до середины правого оконного проема, включая ширину простенка. Схема представлена на рисунке 2.12.

Рисунок 2.12 - Схема для определения коэффициента проёмности

Коэффициент проёмности по рисунку 2.12 будет равен:

 (2.41)

.

Нормативная нагрузка от стены равна:

, (2.42)

где  - плотность i-го слоя;  - толщина i-го слоя;

 - общая длина стены;



м - ширина грузовой площади сечения; - высота этажа;

 - количество этажей; - количество слоев в стене.

Количество слоев в стене определяется по конструктивному решению стены.

Расчетная нагрузка от стены будет определяться по формуле (2.43)

; (2.43)

 - для нормального уровня ответственности здания.

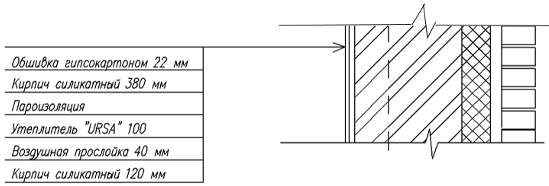

Рисунок 2.13 - Конструкция наружной несущей стены после утепления и стены надстраиваемой части

Нагрузка от фундамента определяется по формулам 2.43 - 2.44. Нормативная нагрузка от фундамента равна:

 (2.43)

= 0,6∙1,8∙24= 25,92 кН/м

Расчётная нагрузка равна:

 (2.44)

 0,6∙1,8∙24∙1,1= 28,51 кН/м

Полная нагрузка по сечению 1-1 будет равна сумме вышеперечисленных нагрузок. Нормативная нагрузка:

 кН/м;

Расчетная нагрузка:

 кН/м.

- Сбор нагрузки по сечению 2-2:

Нормативная нагрузка от кровли:

11,6 кН/м;

Расчетная нагрузка от кровли:

15,52 кН/м;

Нормативная нагрузка от перекрытий:

 кН/м;

Расчетная нагрузка от перекрытий:

кН/м;

Нормативная нагрузка от стены:

;

Расчетная нагрузка от стены

;

Нормативная нагрузка от фундамента:

= 0,4∙1,8∙24= 17,28 кН/м;

Расчётная нагрузка от фундамента:

 = 0,4∙1,8∙24∙1,1= 19,01 кН/м;

Полная нормативная по сечению 2-2 будет равна:

 кН/м;

Полная расчетная по сечению 2-2 будет равна:

 кН/м.

- Сбор нагрузки по сечению 3-3:

Так как стена в сечении 3-3 является самонесущей, то определяем только нагрузку от стены и фундамента.

Нормативная нагрузка от стены:

;

Расчетная нагрузка от стены

;

Нормативная нагрузка от фундамента:

= 0,4∙1,8∙24= 17,28 кН/м;

Расчётная нагрузка от фундамента:

 = 0,4∙1,8∙24∙1,1= 19,01 кН/м;

Полная нормативная по сечению 3-3 будет равна:

 кН/м;

Полная расчетная по сечению 3-3 будет равна:

 кН/м.



.3.5 Расчет фундаментов по деформациям

Требуемая ширина подошвы фундамента определяется по формуле:

 (2.45)

где =20-22 кН/м 3 - средний удельный вес материала фундамента и грунта на его уступах.



 (2.46)

где gс 1 и gс 2 - коэффициенты, условий работы;- коэффициент, принимаемый равным: k1 = 1, если прочностные характеристики (j и с) определены непосредственными испытаниями;

Мg, Мq, Mc - коэффициенты, принимаемые по 5.3 [10];

kz - коэффициент, принимаемый равным 1 при b < 10 м;- наименьший из размеров подошвы фундамента, м;

gII - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м 3;

g/II - то же, залегающих выше подошвы;

сII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа;

d1 - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле

 (2.47)

где hs -толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

hcf - толщина конструкции пола подвала, м;

gcf - расчетное значение удельного веса конструкции пола подвала, кН/м 3;

db - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом шириной B £ 20 м и глубиной свыше 2 м принимается db = 2 м, при ширине подвала B > 20 м - db = 0).

.

Основанием является грунт №1 - суглинок с показателем текучести IL = 0,27 и плотностью ρ = 17,55·103 Н/м 3.

 → принимаем b=0,8 м.

 → принимаем b=1,2 м.

 → принимаем b=0,6 м.



2.3.6 Расчет осадки сечения 2-2

Полученные значения ординат эпюры природного давления и вспомогательной эпюры наносим на геологический разрез (рисунок 2.14). Ординаты эпюры дополнительного давления определяем по формуле (2.53); значение  находим по таблице 1 приложения I [10]. Вычисление ведем в табличной форме (таблица 2.5).

Давление на границах пластов основания вычисляются интерполяцией. Полученные значения ординат эпюры наносим на геологический разрез. В точке пересечения эпюры дополнительных давлений со вспомогательной эпюры находим нижнюю границу сжимаемой толщи. Т.к. пересечения нет, то Hc = 7,7 м. Сжимаемую толщу по высоте разбиваем на слои таким образом, чтобы в пределах каждого слоя был грунт одинаковой сжимаемости.

Таблица 2.5 - Значения ординат эпюры дополнительных давлений

Слой основания

0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,2 5,6 6

0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,2 5,6 6

1 0,977 0,881 0,755 0,642 0,55 0,477 0,42 0,374 0,337 0,306 0,280 0,258 0,239 0,223 0,208

161 157,3 141,8 121,5 103,4 88,6 76,8 67,6 60,2 54,3 49,3 45,1 41,5 38,5 36 33,5

I слой


Определяем осадку каждого слоя:

 (2.48)

где b - безразмерный коэффициент равный 0,8;

szp,i - среднее значение доп. нормального напряжения в i-ом слое грунта;

hi и Ei - соответственно толщина и модуль деформации i-ого слоя грунта;

n - число слоев, на которое разбита сжимаемая толща основания в пределах Hакт.

Толщину грунта ниже подошвы фундамента разбиваем на условные слои hi, соблюдая условие: hi 0,4b

, (2.49)

Основание на большую глубину сложено однородным грунтом - суглинком, поэтому при его расчленении на элементарные слои не нужно учитывать границы между различными инженерно-геологическими элементами szq,0 - вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента.(z=0)

 к Па, (2.50)

где gi - удельный вес грунта расположенного выше подошвы;

hi - толщина слоя.

Далее определяем дополнительное (вертикальное) напряжение в грунте под подошвой фундамента по формуле

,кПа, (2.51)

где Р - среднее давление под подошвой фундамента.

Вычисляем ординаты эпюры природного давления и вспомогательной эпюры 0,2: на поверхности земли:

 0,2;

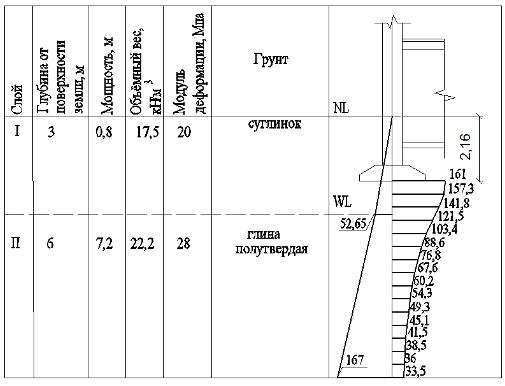

Рисунок 2.14 - К расчёту осадки по методу элементарного суммирования: 1 - эпюра природного давления грунта; 2 - эпюра дополнительного давления;

на контакте I и II слоев (глубина 3 м):

 0,2

в II слое на уровне подземных вод (глубина 3 м):

 0,2

в II слое (глубина 6 м):

 0,2
